LED 指示灯

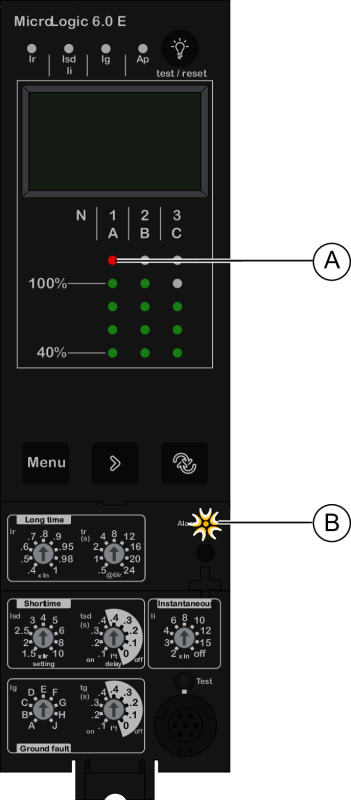

过载指示 LED
-
红色 LED 表示一个或多个相溢出
-
过载 LED：表示长延时电流设置 Ir 已溢出
电流指示 LED
脱扣单元正面的电流指示 LED 持续显示在相 1、2 和 3 上测得的电流，这些测量值以长延时电流设置 Ir 的百分比形式进行显示。
脱扣原因指示 LED

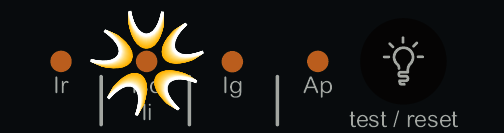

四个脱扣原因 LED 的指示取决于 MicroLogic 脱扣单元的型号。
| LED | 描述 |
|---|---|
|

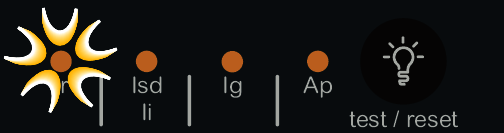

MicroLogic 2.0 A/E, 5.0 A/E, 6.0 A/E, 7.0 A：由于长延时保护导致的脱扣 |
|
|
|
|
|
|

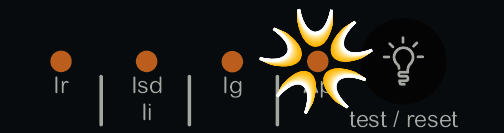

MicroLogic 2.0 A/E, 5.0 A/E, 6.0 A/E, 7.0 A：由于自动保护导致的脱扣。 自动保护功能（温度过高或短路电流高于断路器容量）使断路器分闸，并使 Ap LED 亮起。 注: 如果断路器保持合闸状态，且 Ap LED 保持亮起，请联系现场服务代表。
|
激活后，LED 保持亮起，直到本地复位。
-
导致脱扣的原因可能同时有多个。按时间顺序指示上次脱扣原因的 LED 是唯一保持亮起的指示灯。
-
电池保持脱扣原因指示。如果没有指示，请检查电池。
复位脱扣原因指示
-
确定断路器脱扣的原因。保持脱扣原因指示，直到脱扣单元复位此指示。
-
按
，复位脱扣原因指示 LED。
有关脱扣后复位和合闸断路器的步骤的更多说明，请参阅 DOCA0221ZH ComPacT NS - 断路器和隔离开关 - 用户指南。
