Indicadores LED de señalización

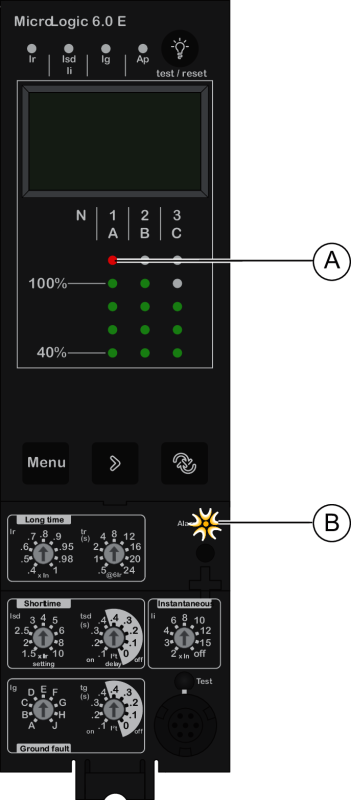

Indicador LED de sobrecarga

El indicador LED rojo indica la fase o fases con desbordamiento.
Indicador LED de sobrecarga: indica que el ajuste de corriente de largo retardo Ir se ha desbordado.

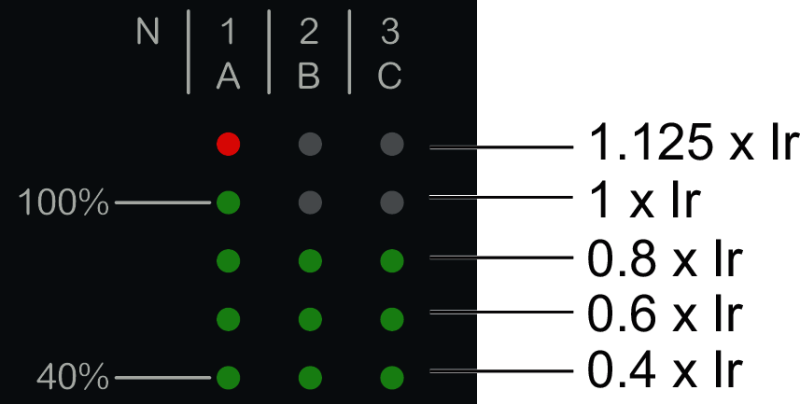

Indicadores LED de corriente

Los indicadores LED de corriente de la parte frontal de la unidad de control muestran continuamente las corrientes medidas en las fases 1, 2 y 3 en forma de porcentaje del ajuste de corriente de largo retardo Ir.

Indicadores LED de causa del disparo

Las indicaciones de los cuatro indicadores LED de causa del disparo dependerán del tipo de unidad de control MicroLogic.

Indicador LED	Descripción

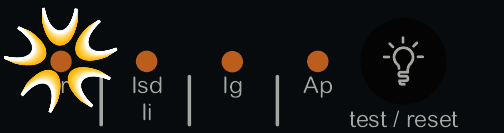

	MicroLogic 2.0 A/E, 5.0 A/E, 6.0 A/E, 7.0 A: Disparo debido a protección de largo retardo

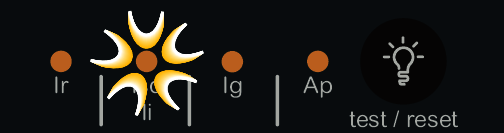

	MicroLogic 2.0 A/E: Disparo debido a protección instantánea MicroLogic 5.0 A/E, 6.0 A/E, 7.0 A: Disparo debido a protección de corto retardo o instantánea

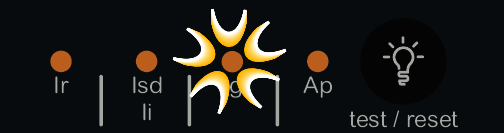

	MicroLogic 2.0 A/E, 5.0 A/E: Not applicable MicroLogic 6.0 A/E: Disparo debido a protección de defecto a tierra MicroLogic 7.0 A: Disparo debido a protección de diferencial

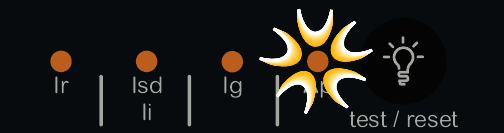

	MicroLogic 2.0 A/E, 5.0 A/E, 6.0 A/E, 7.0 A: Disparo debido a protección automática. La función de protección automática (temperatura excesiva o cortocircuito que supera la capacidad del interruptor automático) abre el interruptor automático y enciende el indicador LED Ap. NOTA: Si el interruptor automático permanece cerrado y el indicador LED Ap permanece encendido, póngase en contacto con su representante de servicio local.

Cuando se activa, uno de los indicadores LED permanece encendido hasta que se restablece localmente.

NOTA:

Una serie de causas simultáneas puede provocar un disparo. El indicador LED de la última causa de disparo desde el punto de vista cronológico es el único que permanece encendido.
La batería mantiene las indicaciones de la causa del disparo. Si no hay ninguna indicación, compruebe la batería.

Restablecimiento de las indicaciones de causa del disparo

Determine por qué se disparó el interruptor. La indicación de la causa de disparo se mantiene hasta que se restablece en la unidad de control.
Pulse para restablecer el indicador LED de causa del disparo.

Para obtener más información sobre el procedimiento para restablecer y cerrar el interruptor automático después de un disparo, consulte DOCA0221ES.ComPacT NS - Interruptores automáticos y disyuntores - Guía del usuario.
