PacT Series ComPacT NS - MicroLogic A 和 E 脱扣单元 – 用户指南 PDF
DOCA0218ZH-00

描述

  1. 顶部扣件

  2. 用于外部连接的端子块

  3. 电池仓

  4. 保护盖铅封固定件

  5. 护盖

  6. 底部扣件

  7. 保护盖上的二维码，用于访问产品信息

  8. 开盖点

  9. 长延时额定插头用螺钉

  10. 长延时额定插头

  11. 带通讯接口的红外链路

  12. 断路器接口

MicroLogic 2.0 A 脱扣单元

  1. 长延时脱扣原因指示 LED

  2. 瞬时脱扣原因指示 LED

  3. 自动保护脱扣原因指示 LED

  4. 故障脱扣复位和电池测试按钮

  5. 数显

  6. 三相条形图和电流表

  7. 菜单滚动按钮

  8. 过载指示 LED

  9. 长延时额定插头用螺钉

  10. 测试接口

  11. 菜单选择按钮

  12. 长延时时间延迟 tr

  13. 长延时电流设置 Ir

  14. 瞬时吸合电流 Isd


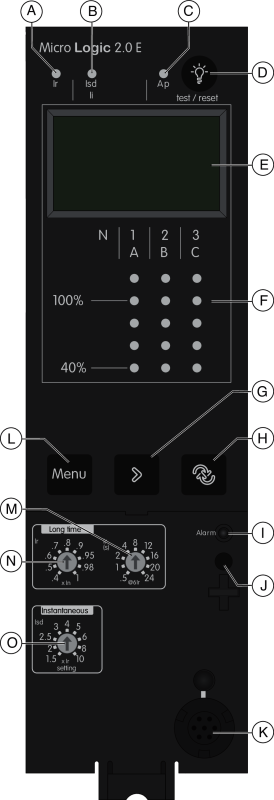

MicroLogic 2.0 E 脱扣单元

  1. 长延时脱扣原因指示 LED

  2. 瞬时脱扣原因指示 LED

  3. 自动保护脱扣原因指示 LED

  4. 故障脱扣复位和电池测试按钮

  5. 数显

  6. 三相条形图和电流表

  7. 菜单滚动按钮

  8. 快速浏览导航按钮

  9. 过载指示 LED

  10. 长延时额定插头用螺钉

  11. 测试接口

  12. 菜单选择按钮

  13. 长延时时间延迟 tr

  14. 长延时电流设置 Ir

  15. 瞬时吸合电流 Isd

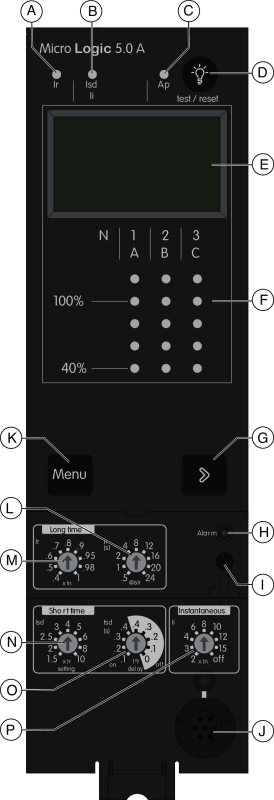

MicroLogic 5.0 A 脱扣单元

  1. 长延时脱扣原因指示 LED

  2. 短延时或瞬时脱扣原因指示 LED

  3. 自动保护脱扣原因指示 LED

  4. 故障脱扣复位和电池测试按钮

  5. 数显

  6. 三相条形图和电流表

  7. 菜单滚动按钮

  8. 过载指示 LED

  9. 长延时额定插头用螺钉

  10. 测试接口

  11. 菜单选择按钮

  12. 长延时时间延迟 tr

  13. 长延时电流设置 Ir

  14. 短延时吸合电流 Isd

  15. 短延时时间延迟 tsd

  16. 瞬时吸合电流 Ii

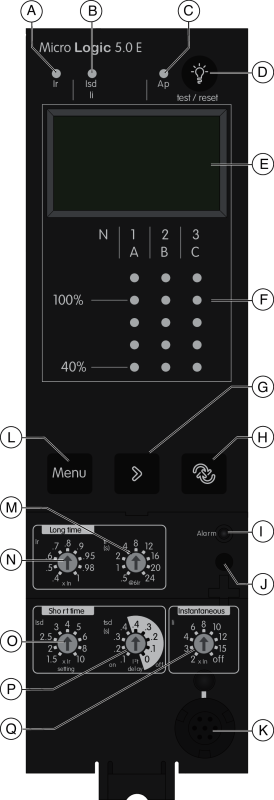

MicroLogic 5.0 E 脱扣单元

  1. 长延时脱扣原因指示 LED

  2. 短延时或瞬时脱扣原因指示 LED

  3. 自动保护脱扣原因指示 LED

  4. 故障脱扣复位和电池测试按钮

  5. 数显

  6. 三相条形图和电流表

  7. 菜单滚动按钮

  8. 快速浏览导航按钮

  9. 过载指示 LED

  10. 长延时额定插头用螺钉

  11. 测试接口

  12. 菜单选择按钮

  13. 长延时时间延迟 tr

  14. 长延时电流设置 Ir

  15. 短延时吸合电流 Isd

  16. 短延时时间延迟 tsd

  17. 瞬时吸合电流 Ii

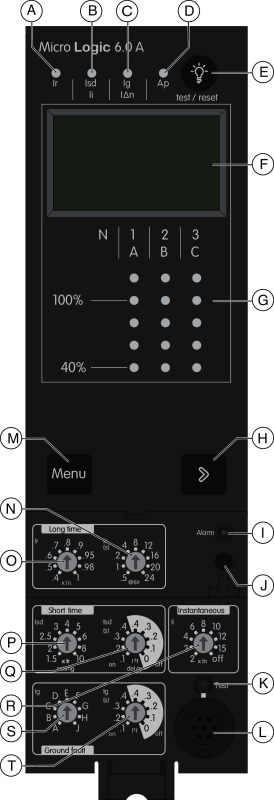

MicroLogic 6.0 A 脱扣单元

  1. 长延时脱扣原因指示 LED

  2. 短延时或瞬时脱扣原因指示 LED

  3. 接地故障脱扣原因指示 LED

  4. 自动保护脱扣原因指示 LED

  5. 故障脱扣复位和电池测试按钮

  6. 数显

  7. 三相条形图和电流表

  8. 菜单滚动按钮

  9. 过载指示 LED

  10. 长延时额定插头用螺钉

  11. 用于接地故障和接地漏电保护的测试按钮

  12. 测试接口

  13. 菜单选择按钮

  14. 长延时时间延迟 tr

  15. 长延时电流设置 Ir

  16. 短延时吸合电流 Isd

  17. 短延时时间延迟 tsd

  18. 瞬时吸合电流 Ii

  19. 接地故障吸合电流 Ig

  20. 接地故障时间延迟 tg

MicroLogic 6.0 E 脱扣单元

  1. 长延时脱扣原因指示 LED

  2. 短延时或瞬时脱扣原因指示 LED

  3. 接地故障脱扣原因指示 LED

  4. 自动保护脱扣原因指示 LED

  5. 故障脱扣复位和电池测试按钮

  6. 数显

  7. 三相条形图和电流表

  8. 菜单滚动按钮

  9. 快速浏览导航按钮

  10. 过载指示 LED

  11. 长延时额定插头用螺钉

  12. 用于接地故障和接地漏电保护的测试按钮

  13. 测试接口

  14. 菜单选择按钮

  15. 长延时时间延迟 tr

  16. 长延时电流设置 Ir

  17. 短延时吸合电流 Isd

  18. 短延时时间延迟 tsd

  19. 瞬时吸合电流 Ii

  20. 接地故障吸合电流 Ig

  21. 接地故障时间延迟 tg

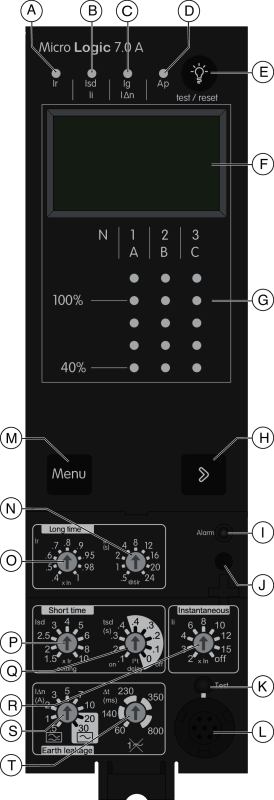

MicroLogic 7.0 A 脱扣单元

  1. 长延时脱扣原因指示 LED

  2. 短延时或瞬时脱扣原因指示 LED

  3. 接地漏电脱扣原因指示 LED

  4. 自动保护脱扣原因指示 LED

  5. 故障脱扣复位和电池测试按钮

  6. 数显

  7. 三相条形图和电流表

  8. 菜单滚动按钮

  9. 过载指示 LED

  10. 长延时额定插头用螺钉

  11. 用于接地故障和接地漏电保护的测试按钮

  12. 测试接口

  13. 菜单选择按钮

  14. 长延时时间延迟 tr

  15. 长延时电流设置 Ir

  16. 短延时吸合电流 Isd

  17. 短延时时间延迟 tsd

  18. 瞬时吸合电流 Ii

  19. 接地漏电吸合电流 I∆n

  20. 接地漏电时间延迟 ∆t
QR Code is a registered trademark of DENSO WAVE INCORPORATED in Japan and other countries.
