检查并更换内部电池

检查 MicroLogic A 内部电池

按住脱扣单元上的 ，检查脱扣原因指示 LED 和电池。如果脱扣单元配有外部电源，或者如果断路器已开启，则会显示电池信息。

	满电量
	半电量
	更换电池

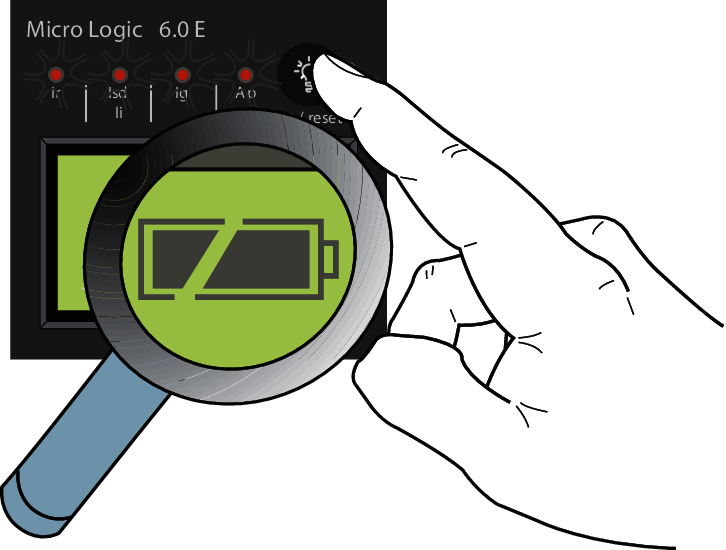

检查 MicroLogic E 内部电池

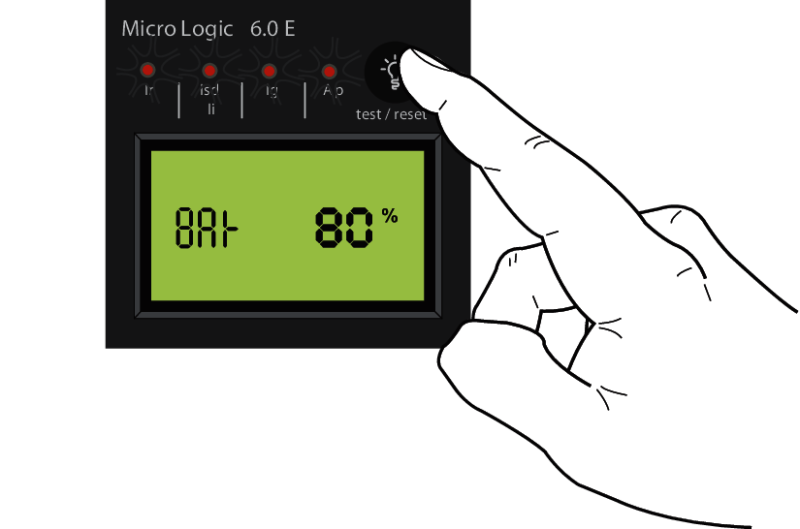

按住脱扣单元上的 ，检查脱扣原因指示 LED 和电池。如果脱扣单元配有外部电源，或者如果断路器已开启，则会显示电池信息。

电池电量以百分比（100%、80%、60%、40%、20% 或 0%）显示。

内部电池

如果需要对 MicroLogic A/E 电池充电，请订购带外壳盖的新电池，订购时，需使用 Schneider Electric 目录号 33593。

• 锂电池

• 1/2 AA，3.6 V，900 mA/h

• 环境温度：-55 °C 到 130 °C（-67 °F 到 266 °F）

更换内部电池

危险
电击、爆炸或弧闪的危险 采用适当的个人防护设备 (PPE) 并遵循电气作业安全守则。请参阅 NFPA 70E、CSA Z462、NOM 029-STPS 或相应当地标准。 只有具备相应资质的电气人员才能安装和维修该设备。 在设备上或其内部作业之前，请先关闭该设备的所有电源。 确保使用合适的额定电压传感器确认电源已关闭。 重新装上所有设备、门和盖，然后再打开该设备的电源。 注意潜在危险，仔细检查作业区的设备内是否留有工具和其他物品。 未按说明操作将导致人身伤亡等严重后果。

按照以下步骤更换内部电池：

1. 按照断路器说明书中的说明，拆除断路器前罩。

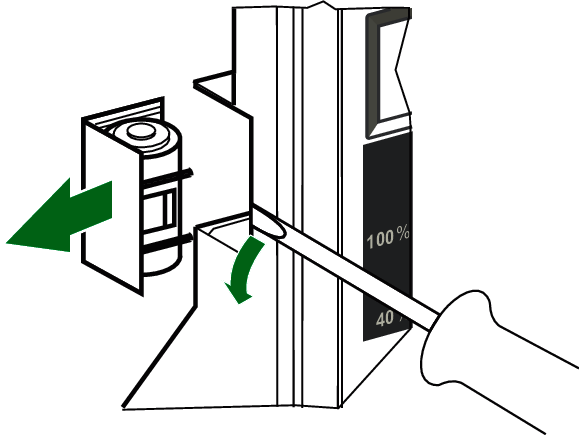

2. 拆除电池及其外壳盖：将小螺丝刀插入电池外壳盖槽口，并旋转以使电池外壳盖滑出脱扣单元。

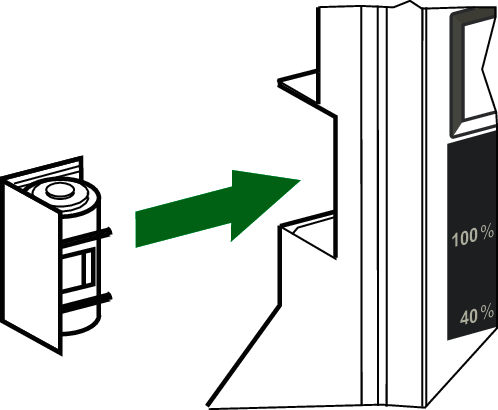

3. 将新电池及其外壳盖安装到位。

4. 按 ，检查新电池。

5. 按照断路器说明书中的说明，重新装上断路器前罩。

   危险
   电击、爆炸或弧闪的危险 对断路器通电前，装回断路器前罩，以防有人触碰到带电端子。 重新装上前罩时，请勿夹住电线。 未按说明操作将导致人身伤亡等严重后果。
