Voyants LED de signalisation

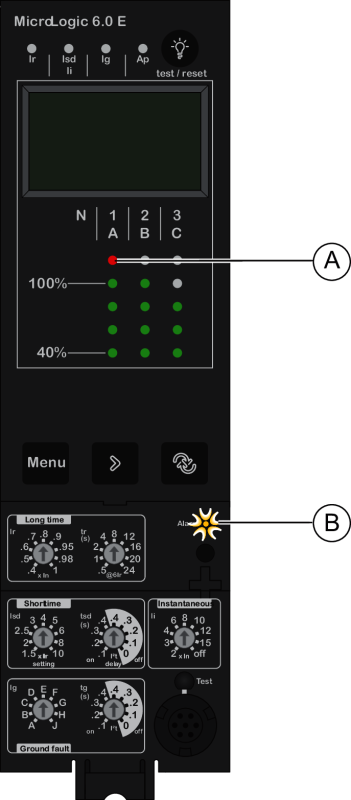

Voyant de signalisation de surcharge
-
Le voyant rouge indique la ou les phases présentant un dépassement
-
Voyant de surcharge : indique que le paramètre de courant longue durée Ir a été dépassé

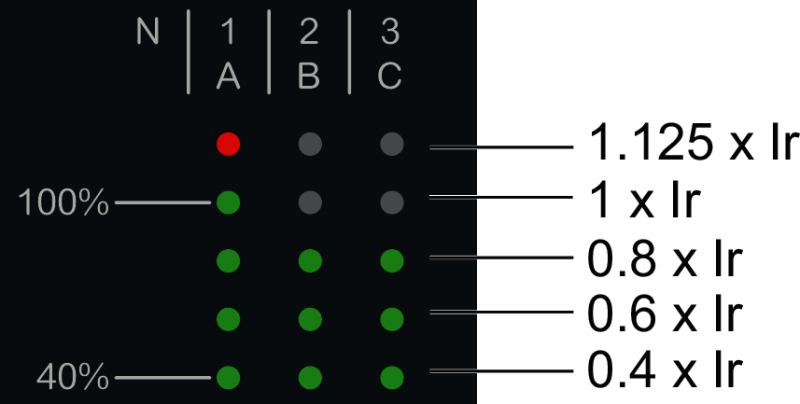

Voyants de signalisation de courant
Les voyants de signalisation de courant situés en face avant du déclencheur affichent en permanence les courants mesurés sur les phases 1, 2 et 3, en pourcentage du réglage de courant longue durée Ir.
Voyants de signalisation de cause de déclenchement

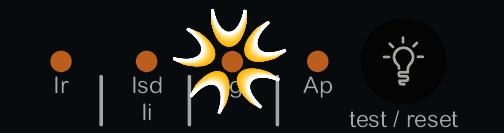

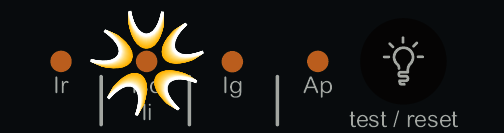

Les indications des quatre voyants de cause de déclenchement dépendent du type de déclencheur MicroLogic.
| Voyant | Description |
|---|---|
|

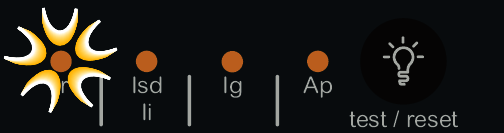

MicroLogic 2.0 A/E, 5.0 A/E, 6.0 A/E, 7.0 A : Déclenchement suite à la protection long retard. |
|
|
|
|
|
|

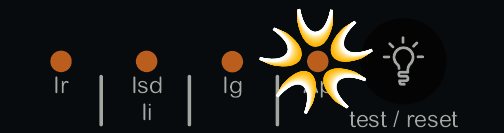

MicroLogic 2.0 A/E, 5.0 A/E, 6.0 A/E, 7.0 A : Déclenchement suite à la protection automatique. La fonction de protection automatique (température excessive ou court-circuit supérieur à la capacité du disjoncteur) ouvre le disjoncteur et allume le voyant Ap. NOTE: Si le disjoncteur reste
fermé et que le voyant Ap reste allumé,
contactez votre technicien de maintenance.
|
Un voyant allumé le reste jusqu'à ce qu'il soit réinitialisé localement.
-
Un certain nombre de causes simultanées peuvent entraîner un déclenchement. Le voyant indiquant la dernière cause de déclenchement (chronologiquement) est le seul à rester allumé.
-
La pile conserve les indications de cause de déclenchement. En l'absence de toute indication, vérifiez la pile.
Réinitialisation des indications de cause de déclenchement
-
Déterminez pourquoi le disjoncteur s'est déclenché. L'indication de cause de déclenchement est maintenue jusqu'à ce qu'elle soit réinitialisée sur le déclencheur.
-
Appuyez sur
pour réinitialiser le voyant de signalisation de cause de déclenchement.
Pour plus d'informations sur la procédure de réarmement et de fermeture du disjoncteur après un déclenchement, reportez-vous au document DOCA0221FR ComPacT NS - Disjoncteurs et interrupteurs-sectionneurs - Guide utilisateur.
