显示脱扣日志 (MicroLogic E)
简介
MicroLogic E 脱扣日志以列表形式显示最近 10 次脱扣。
对于每次脱扣，将记录以下信息并在三个屏幕上进行显示：
-
脱扣原因
-
脱扣日期
-
脱扣时间

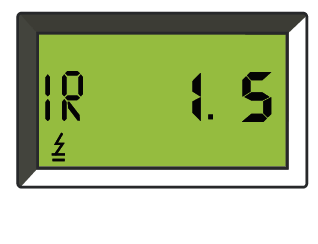

示例：显示脱扣日志中记录的 5 次脱扣的第一个（最新）脱扣。
|
Ir：脱扣原因
1：脱扣编号（1 为最新） 5：记录的脱扣总数 |
如要显示脱扣日志：
按照可能的原因划分的脱扣屏幕的列表
| 原因 | 描述 | 屏幕显示 |
|---|---|---|
|

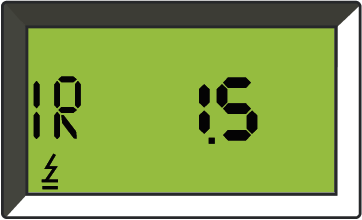

Ir 脱扣 |
长延时保护 |
|
|

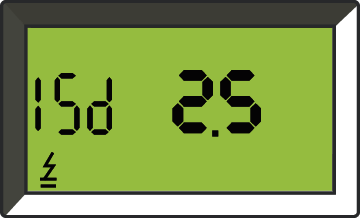

Isd 脱扣 |
短延时保护 |
|
| Ii 脱扣 |
瞬时保护 |
|

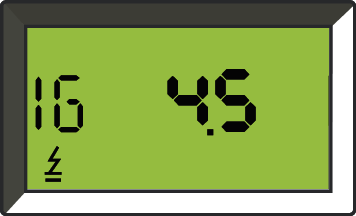

| Ig 脱扣 |
接地故障保护 |
|

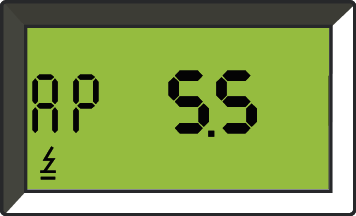

| Ap 脱扣 |
自动保护 |
注: 瞬时保护脱扣 (Ii) 在脱扣日志屏幕上以与短延时保护脱扣
(IsdIsd) 相同的方式指示。两者都由短路引起。

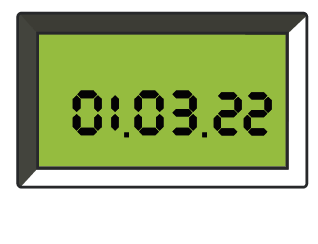

脱扣日期和时间
对于每个脱扣日志屏幕，MicroLogic E 脱扣单元将显示脱扣的日期和时间。每当接通 24 Vdc 控制电压时，日期和时间都从 2000 年 1 月 1 日重新开始。
MicroLogic E 脱扣单元的日期和时间需要用到通讯选件。MicroLogic E 的日期和时间可以通过以下其中一种方式手动设置：
-
使用 FDM121 前显示模块
-
利用通讯网络发送设置命令的方式
可以自动更新 MicroLogic E 日期和时间：
-
使用 IFE Ethernet 接口并在下列条件下：
-
Ethernet 接口已配置为 SNTP 模式
-
Ethernet 接口接收到来自 SNTP 服务器的日期和时间更新请求
-
-
使用 IFM Modbus-SL 接口接收到来自 SNTP 服务器的日期和时间更新请求
