简介
树形导航
每个 MicroLogic 脱扣单元有两个导航树：
-
显示树，用于查看脱扣单元的主要值和设置
-
设置树，用于修改设置。
每个树结构分为多个分支。
每个分支都可访问值或设置，具体取决于 MicroLogic 脱扣单元的类型，例如：
-
测量（瞬时电流、电流需量、最大瞬时电流、电压、功率、电能）。
-
脱扣日志
-
保护设置显示
-
设置（用于修改通讯、测量或输出参数）。
有关树分支的详细信息：
-
对于 MicroLogic A，请参阅 MicroLogic A 菜单显示器。
-
对于 MicroLogic E，请参阅 MicroLogic E 菜单显示器。
缺省屏幕
缺省屏幕显示最大负载相的瞬时电流。

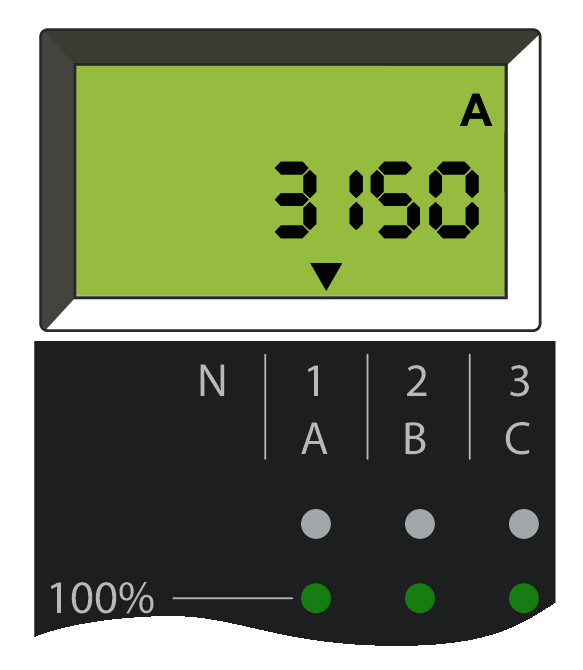

示例：相 1 是最大负载相。
使用键盘按钮导航
|
按钮 |
描述 |
|---|---|
|
按下菜单按钮，可：
|
|
|
|
|
同时按菜单和箭头按钮，可从“显示树”的任何屏幕进入“设置树”。长按（> 4 秒）。 |
|
|
|
按下此按钮，可
|
如果几秒内未按下任何按键，则显示缺省屏幕。
屏幕信息
屏幕显示信息下方的向下箭头（一个、两个或三个箭头）的位置表示相关的相，如下面的屏幕所示。
|

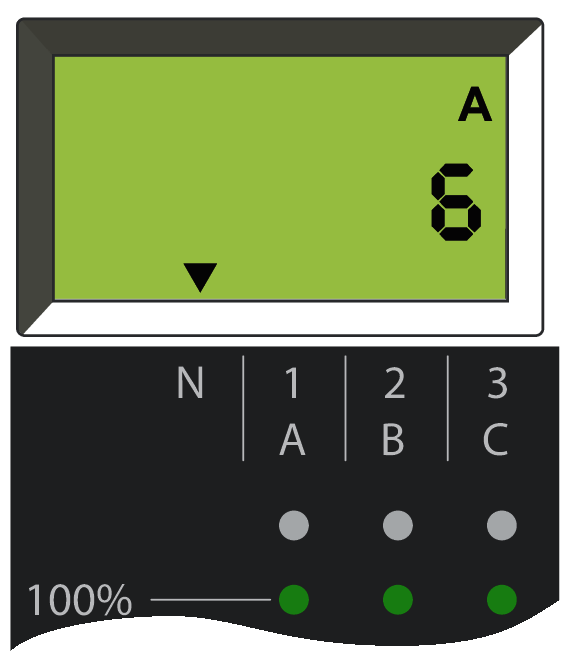

中性线中的 6 A 电流（箭头位于 N 上方）。 |

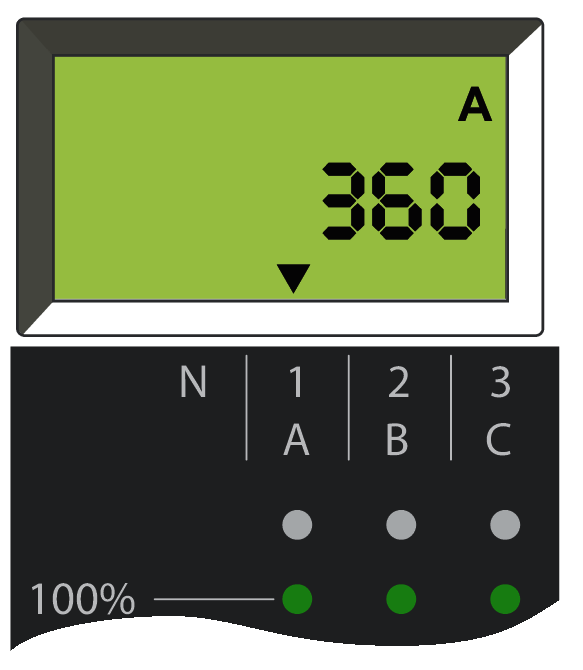

相 1/A 的 360 A 电流（箭头位于 1/A 上方）。 |

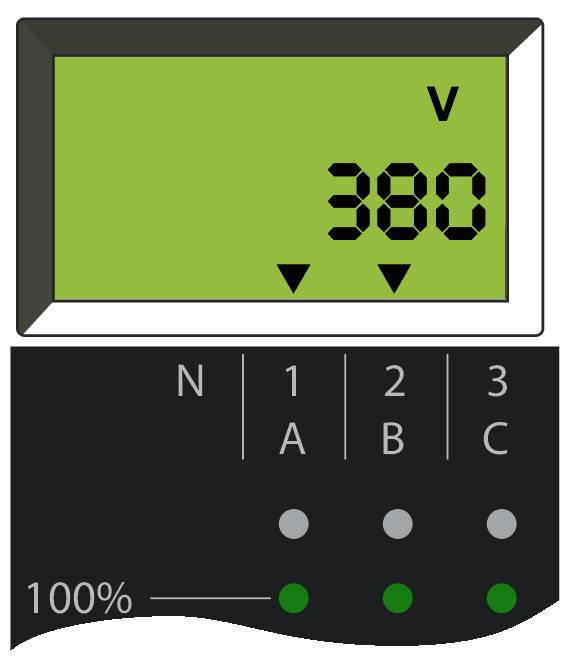

相 1/A 和 2/B 之间的 380 V 线电压（箭头位于 1/A 和 2/B 上方）。 |

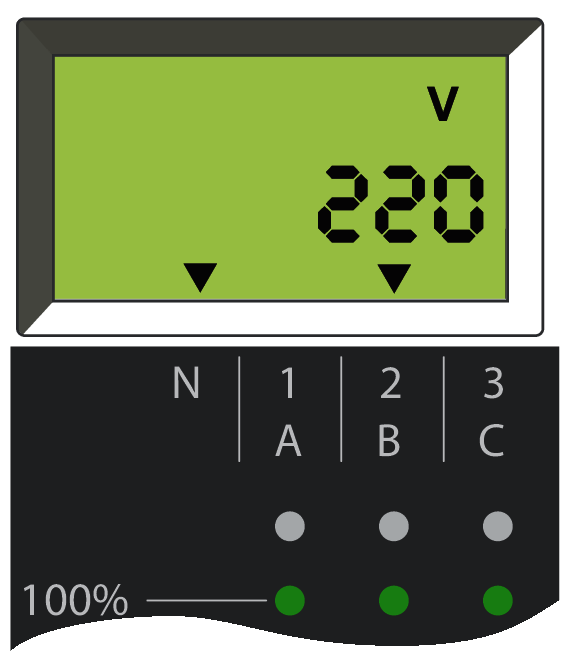

相 2/B 与中性线之间的 220 V 相电压（箭头位于 N 和 2/B 上方）。 |

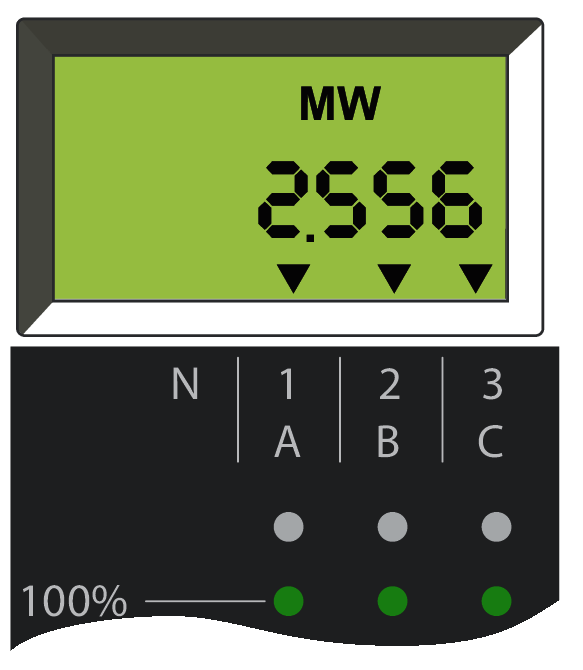

三相的 2.556 MW 总有功功率（箭头位于 3 个相上方）。 |
