Presentación

Navegación de árbol

Cada unidad de control MicroLogic dispone de dos árboles de navegación:

Un árbol de visualización para ver los valores y ajustes principales de la unidad de control
Un árbol de ajuste para modificar la configuración.

Cada árbol se divide en varias ramas.

Cada rama proporciona acceso a valores o ajustes que dependen del tipo de unidad de control MicroLogic, por ejemplo:

Mediciones (corriente instantánea, corriente media, corriente instantánea máxima, tensión, potencia, energía).
Historial de disparos
Pantalla de ajustes de protección
Ajustes (para modificación de la comunicación, medición o los parámetros de salida).

Para obtener más información sobre las ramas del árbol:

Para la unidad MicroLogic A, consulte Pantalla de menús de MicroLogic A.
Para la unidad MicroLogic E, consulte Pantalla de menús de MicroLogic E.

Pantalla predeterminada

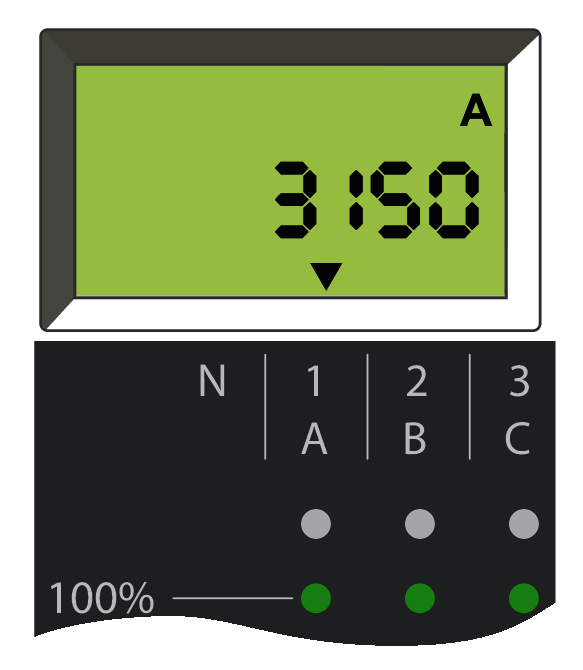

En la pantalla predeterminada se muestra la corriente instantánea de la fase con mayor carga.

Ejemplo: La fase 1 es la más cargada.

Navegación con los botones del teclado

Botón	Descripción
	Pulse el botón del menú para: Desplazarse por las diferentes ramas de un árbol. Regresar a la pantalla de corriente instantánea I1 del árbol de visualización desde la última rama de un árbol. Validar y bloquear un ajuste de dos dígitos (MicroLogic E).
	Pulse brevemente el botón de flecha (< 1 s) para desplazarse por las diferentes pantallas de una rama. Mantenga pulsado el botón de flecha (> 4 s) para restablecer los valores máximos o para guardar los ajustes.
	Pulse a la vez los botones de menú y flecha para acceder al árbol de ajuste desde cualquier pantalla del árbol de visualización. Manténgalos pulsados (> 4 s).
(MicroLogic E)	Pulse este botón para Cambiar del modo de navegación de árbol al modo de Vista rápida. Desbloquear y acceder a los ajustes bloqueados. Desplazarse por los parámetros de ajuste.

Si no pulsa ninguna tecla durante unos segundos, se mostrará la pantalla predeterminada.

Información de la pantalla

Las posiciones de las flechas descendentes (una, dos o tres flechas) situadas debajo de la información que se muestra en la pantalla indican las fases en cuestión, tal como se muestra en las pantallas a continuación.

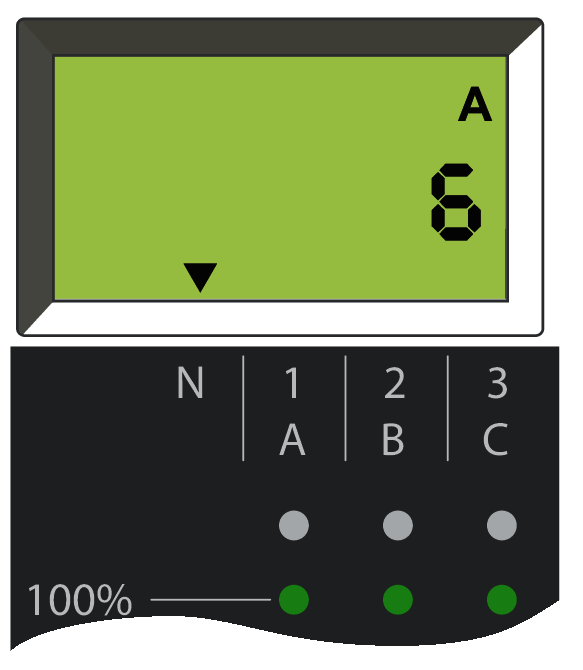

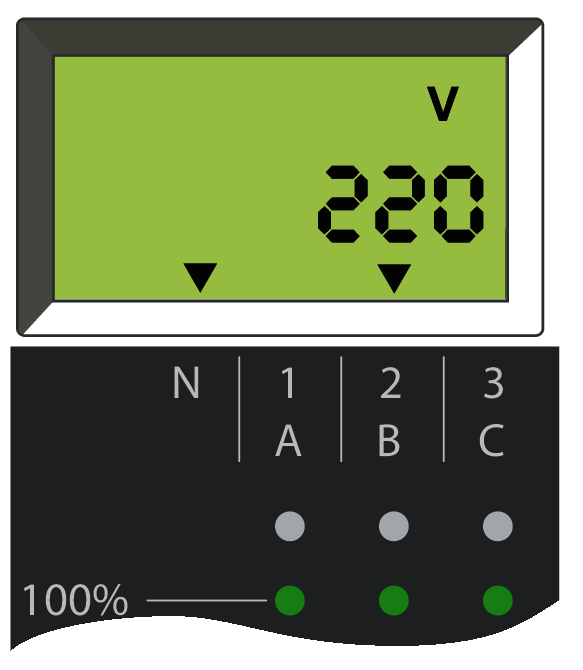

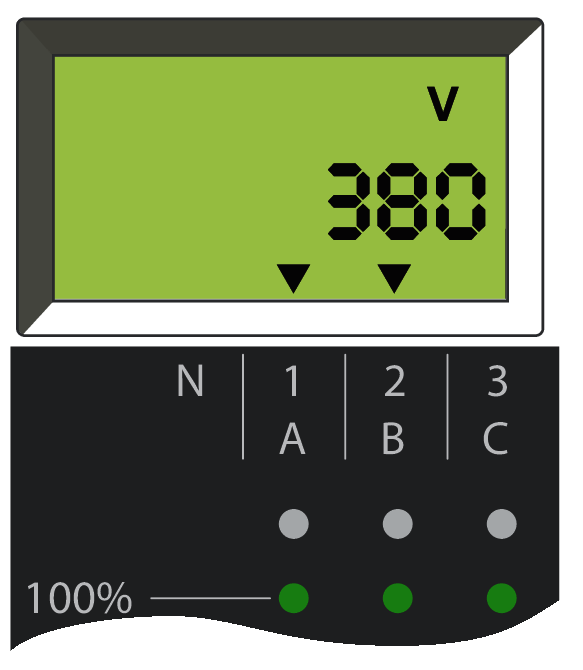

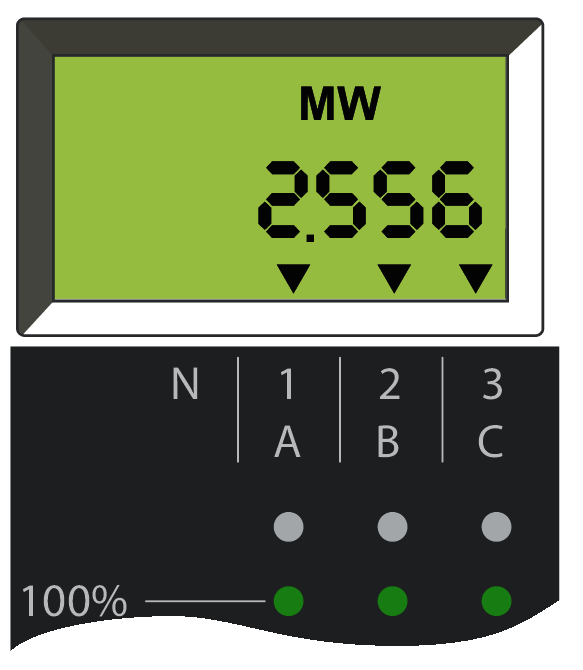

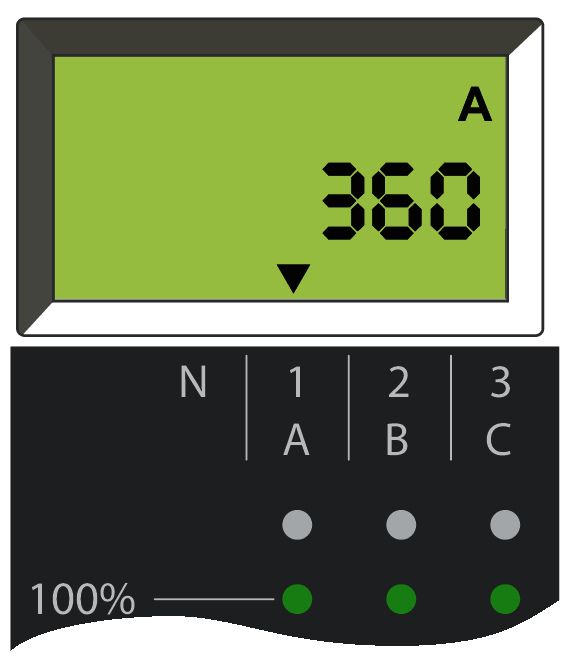

Corriente de 6 A en el neutro (flecha situada sobre la N).	Corriente de 360 A en la fase 1/A (flecha situada sobre 1/A).	Tensión de 380 V entre las fases 1/A y 2/B (flechas situadas sobre 1/A y 2/B).	Tensión de 220 V entre la fase 2/B y el neutro (flechas situadas sobre N y 2/B).	Potencia activa total de las 3 fases de 2556 MW (flechas situadas sobre las 3 fases).
