Visualización del historial de disparos (MicroLogic E)

Introducción

En el historial de disparos de la unidad MicroLogic E se muestra la lista de los 10 últimos disparos.

Para cada disparo, se registran y muestran las siguientes indicaciones en tres pantallas:

• Causa del disparo

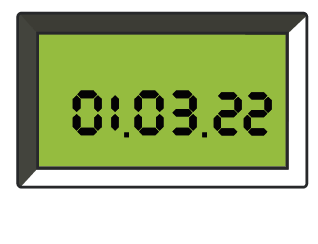

• Fecha del disparo

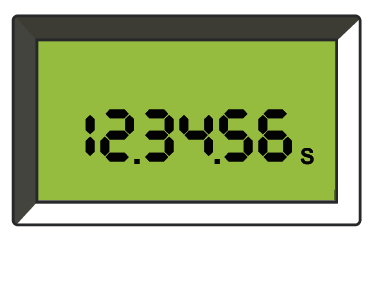

• Hora del disparo

Ejemplo: Visualización del primer (más reciente) de los cinco disparos registrados en el historial de disparos.

Ir: causa del disparo : símbolo que indica la pantalla del historial de disparos 1: número de disparo (1 es el más reciente) 5: número total de disparos registrados

Para visualizar el historial de disparos:

1. Pulse para desplazarse por las tres pantallas de cada disparo.



   En este ejemplo, el disparo más reciente registrado en el historial de disparos es un disparo provocado por la protección de largo retardo que se produjo el 3 de enero de 2022 a las 12:34 y 56 s.

2. Pulse de nuevo para ver el siguiente disparo del historial.

Lista de pantallas de disparo para posibles causas

Causa	Descripción	La pantalla muestra

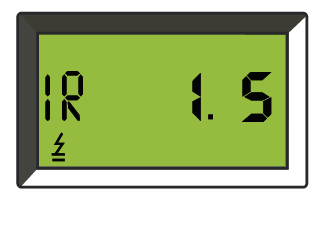

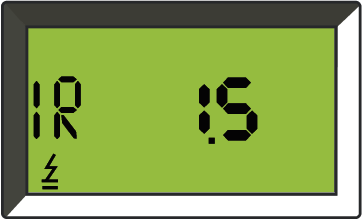

Disparo Ir	Protección de largo retardo

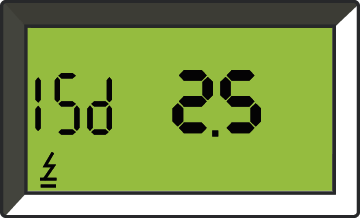

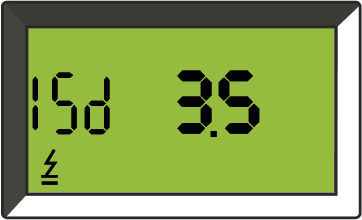

Disparo Isd	Protección de corto retardo
Disparo Ii	Protección instantánea

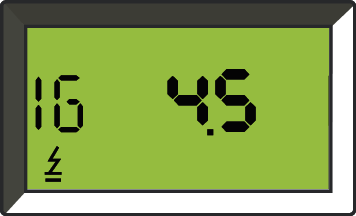

Disparo Ig	Protección de defecto a tierra

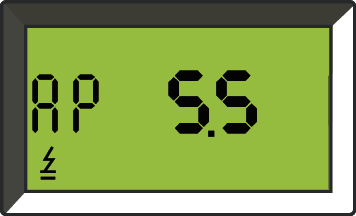

Disparo Ap	Protección automática

NOTA: Los disparos de protección instantánea (Ii) se indican en la pantalla del historial de disparos de la misma manera que los disparos de protección de corto retardo (Isd). Ambos son causados por cortocircuitos.

Fecha y hora del disparo

Para cada pantalla del historial de disparos, la unidad de control MicroLogic E muestra la fecha y la hora del disparo. Cada vez que se conecte la tensión de control de 24 V CC, se reiniciará la fecha y la hora a partir del 1 de enero de 2000.

El ajuste de la fecha y hora de la unidad de control MicroLogic E requiere la opción de comunicación. La fecha y hora de la unidad MicroLogic E se pueden ajustar manualmente de una de las siguientes maneras:

• Mediante el módulo de pantalla frontal FDM121

• Mediante el envío de un comando de ajuste a través de la red de comunicación

La fecha y la hora de la unidad MicroLogic E se pueden actualizar automáticamente:

• Mediante la interfaz IFE Ethernet, siempre que se den las siguientes condiciones:

  • La interfaz Ethernet está configurada en modo SNTP.

  • La interfaz Ethernet recibe una solicitud de actualización de fecha y hora del servidor SNTP.

• Con la interfaz IFM Modbus-SL al recibir una solicitud de actualización de fecha y hora del servidor SNTP
