Comprobación y sustitución de la batería interna

Comprobación de la batería interna de la unidad MicroLogic A

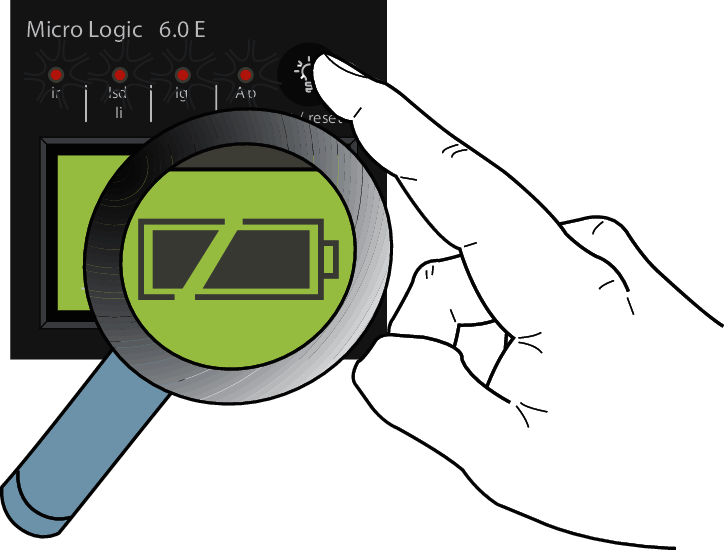

Mantenga pulsado en la unidad de control para comprobar los indicadores LED de causa de disparo y la batería. La información de la batería se muestra si la unidad de disparo está equipada con una fuente de alimentación externa o si el interruptor automático está encendido.

	Batería cargada
	Batería a media carga
	Sustituya la batería

Comprobación de la batería interna de la unidad MicroLogic E

Mantenga pulsado en la unidad de control para comprobar los indicadores LED de causa de disparo y la batería. La información de la batería se muestra si la unidad de disparo está equipada con una fuente de alimentación externa o si el interruptor automático está encendido.

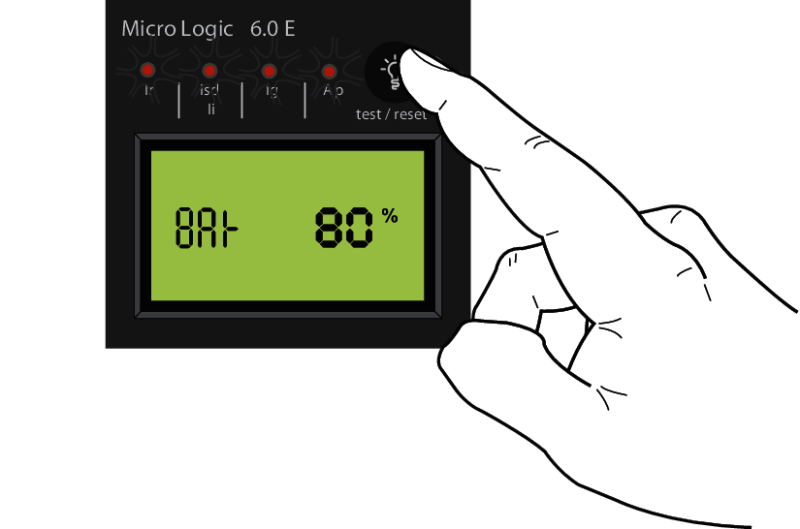

El nivel de carga de la batería se muestra en forma de porcentaje (100 %, 80 %, 60 %, 40 %, 20 % o 0 %).

Batería interna

Si es necesario cambiar la batería de la unidad MicroLogic A/E, solicite una batería nueva en la cubierta de su carcasa con el número de catálogo de Schneider Electric 33593.

• Batería de litio

• 1/2 AA, 3,6 V, 900 mA/h

• Temperatura ambiente: de -55 °C a 130 °C (de -67 °F a 266 °F)

Sustitución de la batería interna

PELIGRO

RIESGO DE DESCARGA ELÉCTRICA, EXPLOSIÓN O ARCO ELÉCTRICO Utilice el equipo de protección personal (PPE) adecuado y siga las recomendaciones para el trabajo seguro con dispositivos eléctricos. Consulte NFPA 70E, CSA Z462, NOM 029-STPS o las normas locales equivalentes. La instalación y el mantenimiento de este equipo solo deberá realizarlos personal eléctrico cualificado. Desconecte toda la alimentación suministrada a este equipo antes de trabajar en él. Utilice siempre un voltímetro adecuado para confirmar que el aparato está apagado. Vuelva a colocar todos los aparatos, puertas y tapas antes de conectar la alimentación de este equipo. Preste atención a los posibles riesgos e inspeccione cuidadosamente el área de trabajo para comprobar que no se hayan dejado herramientas ni objetos en el interior del equipo. Si no se siguen estas instrucciones, se producirán lesiones graves o la muerte.

Siga este procedimiento para sustituir la batería interna:

1. Retire la cubierta frontal del interruptor automático tal como se indica en la hoja de instrucciones de dicho interruptor.

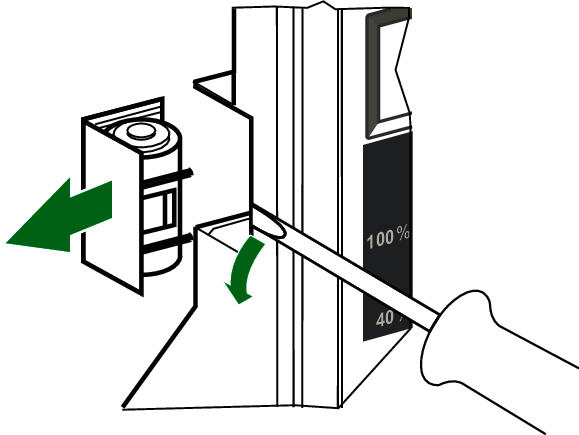

2. Retire la batería y la cubierta de la carcasa. Para ello, inserte la hoja de un destornillador de pequeño tamaño en la muesca de la cubierta de la carcasa de la batería y gírela para deslizar la cubierta y extraerla de la unidad de control.

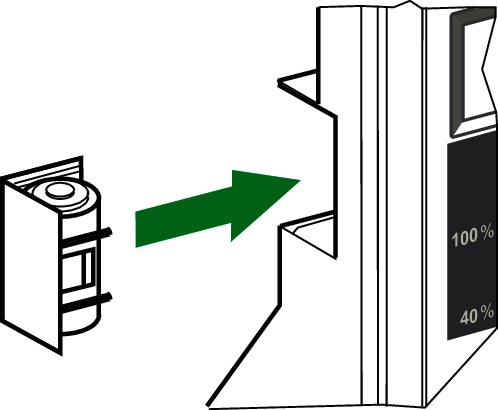

3. Coloque la nueva batería y vuelva a colocar la cubierta de la carcasa en su sitio.

4. Pulse para comprobar la nueva batería.

5. Vuelva a colocar la cubierta frontal del interruptor automático tal como se indica en la hoja de instrucciones del mismo.

   PELIGRO
   RIESGO DE DESCARGA ELÉCTRICA, EXPLOSIÓN O ARCO ELÉCTRICO Vuelva a colocar la cubierta frontal del interruptor automático antes de conectar la alimentación del interruptor para evitar el acceso a los terminales con corriente. Procure que los cables no queden atrapados cuando vuelva a colocar la cubierta frontal. Si no se siguen estas instrucciones, se producirán lesiones graves o la muerte.
