Vérification et remplacement de la pile interne

Vérification de la pile interne des MicroLogic A

Enfoncez le bouton sur le déclencheur pour vérifier les voyants de signalisation de cause de déclenchement et la pile. Les informations sur la pile sont affichées si le déclencheur est équipé d'une alimentation externe ou si le disjoncteur est sous tension.

	Pile chargée

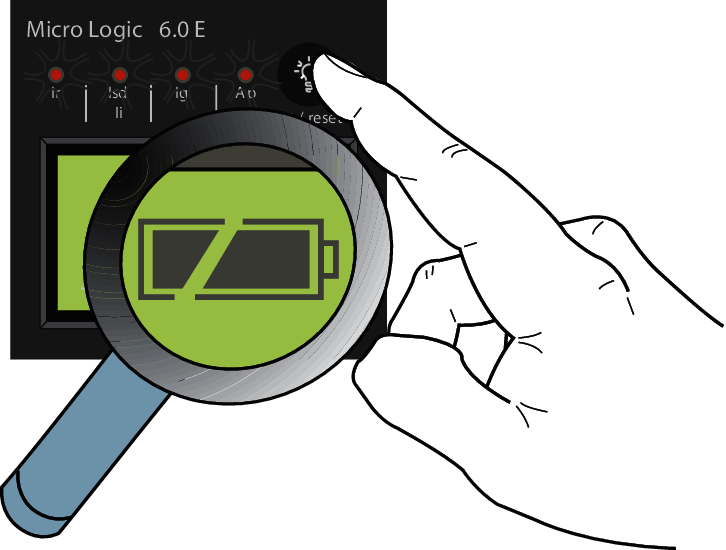

	Pile à moitié chargée
	Changer la pile

NOTE: Si aucune information n'apparaît à l'écran, vérifiez qu'une pile est installée dans le déclencheur ou raccordez une alimentation auxiliaire. Pour plus d'informations sur les alimentations, reportez-vous à la section Affichage MicroLogic.

Vérification de la pile interne des MicroLogic E

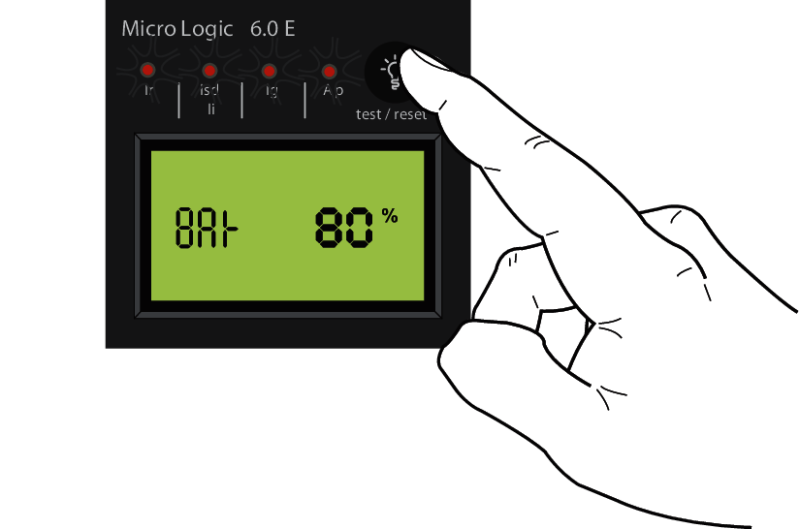

Le niveau de charge de la pile est affiché sous forme de pourcentage (100 %, 80 %, 60 %, 40 %, 20 % ou 0 %).

Pile interne

Si la pile MicroLogic A/E doit être remplacée, commandez un ensemble pile-couvercle neuf en utilisant la référence du catalogue Schneider Electric 33593.

Pile au lithium
1/2 AA, 3,6 V, 900 mA/h
Température ambiante : -55 °C à 130 °C (-67 °F à 266 °F)

Remplacement de la pile interne

DANGER
RISQUE D'ÉLECTROCUTION, D'EXPLOSION OU D'ARC ÉLECTRIQUE Portez un équipement de protection individuelle adapté et respectez les consignes de sécurité électrique courantes. Consultez la documentation NFPA 70E, CSA Z462, NOM 029-STPS ou ses équivalents locaux. L'installation et l'entretien de cet appareil doivent être effectués par du personnel qualifié. Coupez toutes les alimentations de cet appareil avant de travailler sur ou dans celui-ci. Utilisez toujours un dispositif de détection de tension ayant une valeur nominale appropriée pour vous assurer que l'alimentation est coupée. Remettez en place tous les appareils, les portes et les capots avant de mettre l'équipement sous tension. Faites attention aux dangers potentiels et vérifiez soigneusement qu'aucun outil ou objet n'a été laissé à l'intérieur de l'appareil. Le non-respect de ces instructions provoquera la mort ou des blessures graves.

DANGER

RISQUE D'ÉLECTROCUTION, D'EXPLOSION OU D'ARC ÉLECTRIQUE

Portez un équipement de protection individuelle adapté et respectez les consignes de sécurité électrique courantes. Consultez la documentation NFPA 70E, CSA Z462, NOM 029-STPS ou ses équivalents locaux.
L'installation et l'entretien de cet appareil doivent être effectués par du personnel qualifié.
Coupez toutes les alimentations de cet appareil avant de travailler sur ou dans celui-ci.
Utilisez toujours un dispositif de détection de tension ayant une valeur nominale appropriée pour vous assurer que l'alimentation est coupée.
Remettez en place tous les appareils, les portes et les capots avant de mettre l'équipement sous tension.
Faites attention aux dangers potentiels et vérifiez soigneusement qu'aucun outil ou objet n'a été laissé à l'intérieur de l'appareil.

Le non-respect de ces instructions provoquera la mort ou des blessures graves.

Procédez comme suit pour remplacer la pile interne :

Retirez le capot avant du disjoncteur comme indiqué dans la notice d'installation de l'appareil.

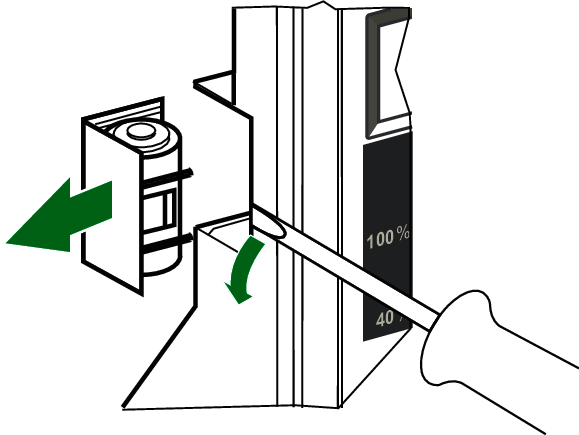

Retirez le cache du logement de pile avec la pile : introduisez la pointe d'un tournevis fin dans l'encoche et tournez pour extraire du déclencheur la pile et son cache.

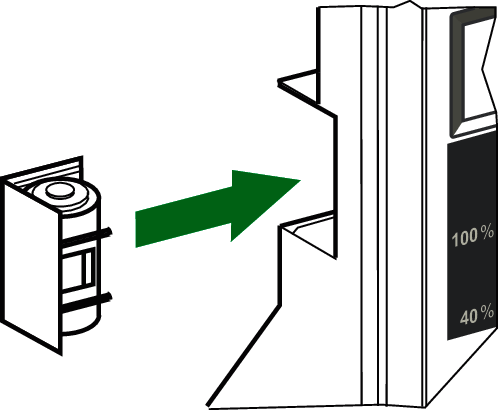

Mettez en place le nouvel ensemble pile-couvercle.
Appuyez sur pour tester la nouvelle pile.

Réinstallez le capot avant du disjoncteur comme indiqué dans la notice d'installation de l'appareil.

DANGER
RISQUE D'ELECTROCUTION, D'EXPLOSION OU D'ARC ELECTRIQUE Replacez le capot avant du disjoncteur avant de mettre le disjoncteur sous tension pour empêcher tout accès aux bornes sous tension. Ne pincez pas les fils lorsque vous réinstallez le capot avant. Le non-respect de ces instructions provoquera la mort ou des blessures graves.
