TeSys Tera System

Panoramica

TeSys Tera Motor Management System (TeSys Tera system) fa parte della gamma TeSys Active di relè intelligenti e avviatori motore. Il TeSys Tera system è progettato come un modulo affidabile per i centri di controllo motore intelligenti (iMCC) per fornire protezione completa, misurazione, controllo e monitoraggio per motori a induzione AC monofase o trifase.

TeSys Tera system è installato nel sistema di commutazione a bassa tensione e collega il sistema di automazione di livello superiore tramite la rete del bus di campo e l'alimentatore motore.

TeSys Tera system:

• Copre la protezione motore convenzionale e avanzata, la misurazione e il monitoraggio nei feeders iMCC in un unico modulo comunicante compatto e facile da configurare con un dispositivo autonomo HMI.

• Fornisce un controller di protezione per alimentatori di avviatori a bassa tensione controllati da contattori.

• Offre un sistema di gestione flessibile e modulare per motori a velocità costante in applicazioni a bassa tensione.

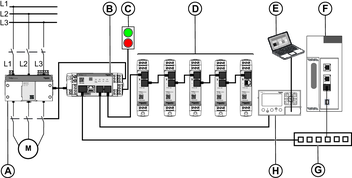

A	LTMTCT/LTMTCTV sensor module
B	LTMT main unit
C	Comandi di avvio/arresto
D	LTMT expansion modules
E	PC con SoMove software container FDT con TeSys Tera DTM installato e dotato di funzionalità server web standard
F	Controller logico programmabile (PLC) o sistema di controllo distribuito (DCS)
G	interruttore Ethernet
H	LTMTCUF control operator unit

Caratteristiche di funzionamento

TeSys Tera system gestisce:

• Motori a induzione CA monofase o trifase fino a 100 A.

• Motori a induzione CA monofase o trifase fino a 810 A con trasformatori di corrente esterni.

• La connessione tra il sistema di controllo e l’alimentatore motore aumenta la disponibilità dell'impianto.

• Risparmi significativi per l'installazione, la messa in servizio, il funzionamento e la manutenzione.

• Controller numerico dotato di microprocessore che consente di impostare i parametri del motore in base ai requisiti dell'applicazione e del processo.

Vantaggi principali

I principali vantaggi dell'uso di una protezione motore avanzata sono:

• TeSys Tera system copre tutto il carico per monitorare e proteggere le esigenze, dalle linee di alimentazione all'automazione dei processi critici.

• Le apparecchiature sono protette quando diagnostica, statistiche e allarmi avanzati aiutano a prevenire arresti imprevisti della produzione e a ridurre al minimo i tempi di inattività.

• TeSys Tera system è compatto e si adatta perfettamente ai pannelli di controllo conformi agli standard IEC o NEMA.

• La connettività e l’accesso ai dati in tempo reale TeSys Tera system forniscono informazioni chiave per migliorare il funzionamento e la sicurezza del processo, migliorando al tempo stesso l'efficienza.

Funzionalità

TeSys Tera system offre le seguenti funzionalità:

• Protezione configurabile dai sovraccarichi per la classe da 5 a 40 in base alla corrente.

• Protezione del motore basata su termistore.

• Protezione contro gli squilibri e le perdite di fase per gli ingressi di corrente e tensione separatamente.

• Protezione contro il blocco del rotore e lo stallo del rotore.

• Monitoraggio dei parametri elettrici, quali corrente, tensione, potenza, fattore di potenza, frequenza, armoniche, temperatura ed energia.

• Monitoraggio di più parametri basati sul motore, quali ore di esercizio, numero di avviamenti, ore di esercizio e così via.

• Il TeSys Tera system può essere utilizzato per applicazioni a carico di motori e riscaldatori.

• Comunicazione con PLC o DCS su protocollo EtherNet/IP, Modbus TCP/IP, Modbus RTU o PROFIBUS DP.

• Registra i dati di disinnesto, gli eventi e gli eventi di autodiagnostica con un time stamp.

• Diverse configurazioni di avviamento, quali sovraccarico, avviamento diretto in linea (DOL), avviamento diretto in linea inverso (RDOL) e stella-triangolo.

• Protezione indipendente, anche se la connessione PLC o DCS viene interrotta, TeSys Tera system fornisce comunque protezione al motore.

• Opzioni flessibili di protezione, controllo e comunicazione per qualunque applicazione di avviamento per motori controllata da contattori in bassa tensione.

• Pulsante integrato e indicatori LED riducono i componenti esterni e il cablaggio.

• I vari protocolli di comunicazione consentono l'integrazione a costi contenuti in sistemi di monitoraggio e controllo delle sottostazioni più grandi e complessi.

• Il pulsante di reset è disponibile su LTMT main unit e LTMTCUF control operator unit riducendo in tal modo la necessità di configurare un ingresso digitale come reset.

• Grafica opzionale LTMTCUF control operator unit è fornito con il LTMT main unit per la visualizzazione di tutti i parametri di misurazione, protezione e relativi.

• Rivestimento conforme (100-150 micron) sul PCB all'interno del LTMT main unit resiste all'ambiente corrosivo, alle sostanze chimiche pericolose, alla polvere e così via.

Settori industriali

TeSys Tera system sostiene le seguenti industrie e settori commerciali correlati:
