Description

  1. Attache supérieure

  2. Bornier pour raccordements externes

  3. Compartiment à pile

  4. Plombage pour capot de protection

  5. Capot de protection

  6. Attache inférieure

  7. Code QR sur le capot de protection, pour accéder aux informations produit

  8. Point d'ouverture du capot

  9. Vis pour calibreur long retard

  10. Calibreur long retard

  11. Liaison infrarouge avec interface de communication

  12. Raccordement avec le disjoncteur

Déclencheur MicroLogic 2.0 A

  1. Voyant de signalisation de cause de déclenchement long retard

  2. Voyant de signalisation de cause de déclenchement instantané

  3. Voyant de signalisation de cause de déclenchement de la protection automatique

  4. Bouton de réarmement après déclenchement et de test de la pile

  5. Affichage numérique

  6. Graphe 3 phases et ampèremètre

  7. Bouton de défilement de menu

  8. Voyant indiquant une surcharge

  9. Vis pour calibreur long retard

  10. Connecteur de test

  11. Bouton de sélection de menu

  12. Temporisation long retard tr

  13. Réglage du courant long retard Ir

  14. Seuil de déclenchement instantané Isd



Déclencheur MicroLogic 2.0 E

  1. Voyant de signalisation de cause de déclenchement long retard

  2. Voyant de signalisation de cause de déclenchement instantané

  3. Voyant de signalisation de cause de déclenchement de la protection automatique

  4. Bouton de réarmement après déclenchement et de test de la pile

  5. Affichage numérique

  6. Graphe 3 phases et ampèremètre

  7. Bouton de défilement de menu

  8. Bouton de navigation Vue générale

  9. Voyant indiquant une surcharge

  10. Vis pour calibreur long retard

  11. Connecteur de test

  12. Bouton de sélection de menu

  13. Temporisation long retard tr

  14. Réglage du courant long retard Ir

  15. Seuil de déclenchement instantané Isd

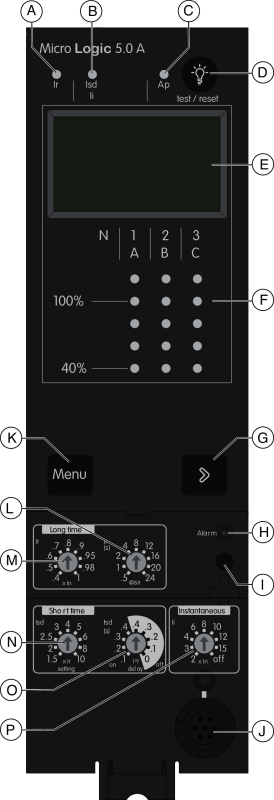

Déclencheur MicroLogic 5.0 A

  1. Voyant de signalisation de cause de déclenchement long retard

  2. Voyant de signalisation de cause de déclenchement court retard ou instantané

  3. Voyant de signalisation de cause de déclenchement de la protection automatique

  4. Bouton de réarmement après déclenchement et de test de la pile

  5. Affichage numérique

  6. Graphe 3 phases et ampèremètre

  7. Bouton de défilement de menu

  8. Voyant indiquant une surcharge

  9. Vis pour calibreur long retard

  10. Connecteur de test

  11. Bouton de sélection de menu

  12. Temporisation long retard tr

  13. Réglage du courant long retard Ir

  14. Seuil de déclenchement court retard Isd

  15. Temporisation court retard tsd

  16. Seuil de déclenchement instantané Ii

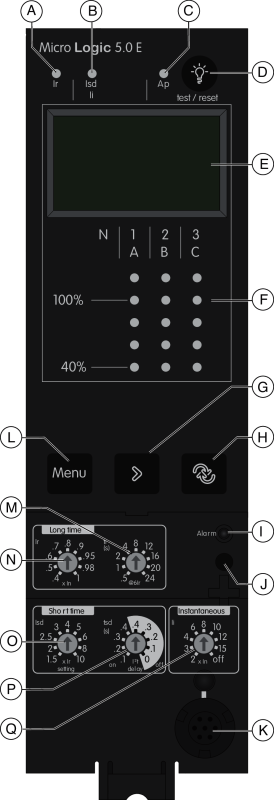

Déclencheur MicroLogic 5.0 E

  1. Voyant de signalisation de cause de déclenchement long retard

  2. Voyant de signalisation de cause de déclenchement court retard ou instantané

  3. Voyant de signalisation de cause de déclenchement de la protection automatique

  4. Bouton de réarmement après déclenchement et de test de la pile

  5. Affichage numérique

  6. Graphe 3 phases et ampèremètre

  7. Bouton de défilement de menu

  8. Bouton de navigation Vue générale

  9. Voyant indiquant une surcharge

  10. Vis pour calibreur long retard

  11. Connecteur de test

  12. Bouton de sélection de menu

  13. Temporisation long retard tr

  14. Réglage du courant long retard Ir

  15. Seuil de déclenchement court retard Isd

  16. Temporisation court retard tsd

  17. Seuil de déclenchement instantané Ii

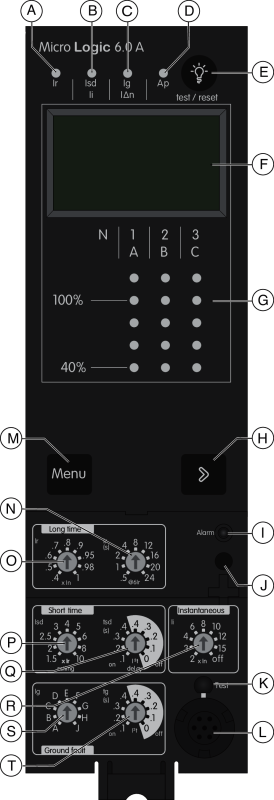

Déclencheur MicroLogic 6.0 A

  1. Voyant de signalisation de cause de déclenchement long retard

  2. Voyant de signalisation de cause de déclenchement court retard ou instantané

  3. Voyant de signalisation de cause de déclenchement sur défaut à la terre

  4. Voyant de signalisation de cause de déclenchement de la protection automatique

  5. Bouton de réarmement après déclenchement et de test de la pile

  6. Affichage numérique

  7. Graphe 3 phases et ampèremètre

  8. Bouton de défilement de menu

  9. Voyant indiquant une surcharge

  10. Vis pour calibreur long retard

  11. Bouton de test pour la protection contre les défauts à la terre et la protection différentielle

  12. Connecteur de test

  13. Bouton de sélection de menu

  14. Temporisation long retard tr

  15. Réglage du courant long retard Ir

  16. Seuil de déclenchement court retard Isd

  17. Temporisation court retard tsd

  18. Seuil de déclenchement instantané Ii

  19. Seuil de déclenchement pour défaut à la terre Ig

  20. Temporisation défaut à la terre tg

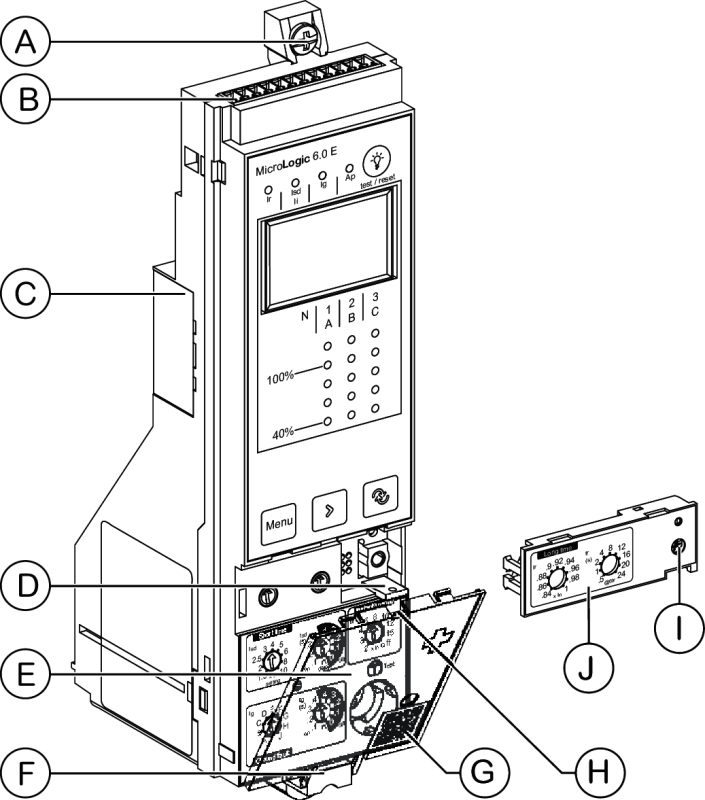

Déclencheur MicroLogic 6.0 E

  1. Voyant de signalisation de cause de déclenchement long retard

  2. Voyant de signalisation de cause de déclenchement court retard ou instantané

  3. Voyant de signalisation de cause de déclenchement sur défaut à la terre

  4. Voyant de signalisation de cause de déclenchement de la protection automatique

  5. Bouton de réarmement après déclenchement et de test de la pile

  6. Affichage numérique

  7. Graphe 3 phases et ampèremètre

  8. Bouton de défilement de menu

  9. Bouton de navigation Vue générale

  10. Voyant indiquant une surcharge

  11. Vis pour calibreur long retard

  12. Bouton de test pour la protection contre les défauts à la terre et la protection différentielle

  13. Connecteur de test

  14. Bouton de sélection de menu

  15. Temporisation long retard tr

  16. Réglage du courant long retard Ir

  17. Seuil de déclenchement court retard Isd

  18. Temporisation court retard tsd

  19. Seuil de déclenchement instantané Ii

  20. Seuil de déclenchement pour défaut à la terre Ig

  21. Temporisation défaut à la terre tg

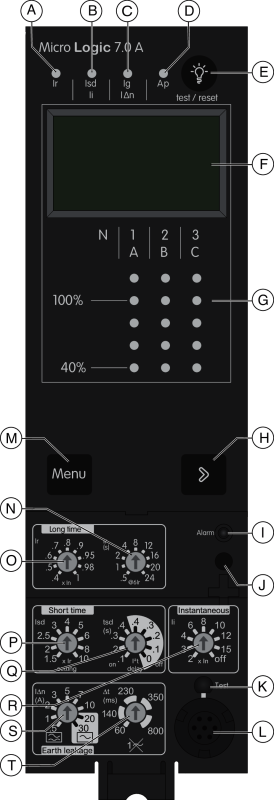

Déclencheur MicroLogic 7.0 A

  1. Voyant de signalisation de cause de déclenchement long retard

  2. Voyant de signalisation de cause de déclenchement court retard ou instantané

  3. Voyant de signalisation de cause de déclenchement de la protection différentielle

  4. Voyant de signalisation de cause de déclenchement de la protection automatique

  5. Bouton de réarmement après déclenchement et de test de la pile

  6. Affichage numérique

  7. Graphe 3 phases et ampèremètre

  8. Bouton de défilement de menu

  9. Voyant indiquant une surcharge

  10. Vis pour calibreur long retard

  11. Bouton de test pour la protection contre les défauts à la terre et la protection différentielle

  12. Connecteur de test

  13. Bouton de sélection de menu

  14. Temporisation long retard tr

  15. Réglage du courant long retard Ir

  16. Seuil de déclenchement court retard Isd

  17. Temporisation court retard tsd

  18. Seuil de déclenchement instantané Ii

  19. Seuil de déclenchement de la protection différentielle I∆n

  20. Temporisation de la protection différentielle ∆t
