DOCA0218ES-00

Descripción

  1. Fijación superior

  2. Bloque de terminales para conexiones externas

  3. Compartimento para la batería

  4. Accesorio de precinto para la cubierta de protección

  5. Cubierta de protección

  6. Fijación inferior

  7. Código QR de la cubierta protectora para acceder a la información del producto

  8. Punto de apertura de la cubierta

  9. Tornillo para el conector de cálculo de largo retardo

  10. Conector de cálculo de largo retardo

  11. Enlace infrarrojo con interfaz de comunicación

  12. Conexión con el interruptor automático

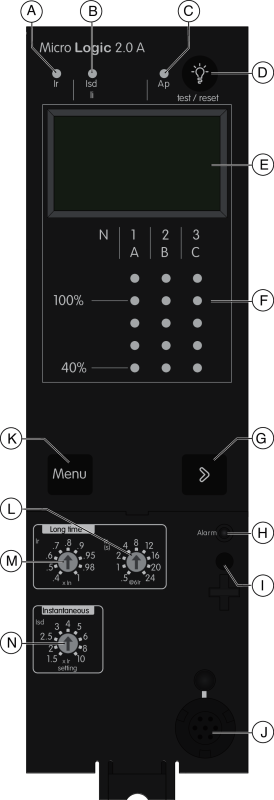

Unidad de control MicroLogic 2.0 A

  1. Indicador LED de causa de disparo de largo retardo

  2. Indicador LED de causa de disparo instantáneo

  3. Indicador LED de causa de disparo de protección automática

  4. Botón de rearme después de defecto y prueba de batería

  5. Pantalla digital

  6. Gráfico de barras y amperímetro trifásico

  7. Botón de desplazamiento del menú

  8. Indicador LED de sobrecarga

  9. Tornillo para el conector de cálculo de largo retardo

  10. Conector de prueba

  11. Botón de selección de menú

  12. Temporización de largo retardo tr

  13. Ajuste de corriente de largo retardo Ir

  14. Disparo instantáneo Isd



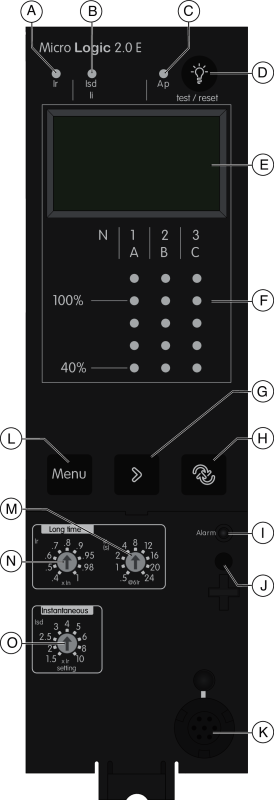

Unidad de control MicroLogic 2.0 E

  1. Indicador LED de causa de disparo de largo retardo

  2. Indicador LED de causa de disparo instantáneo

  3. Indicador LED de causa de disparo de protección automática

  4. Botón de rearme después de defecto y prueba de batería

  5. Pantalla digital

  6. Gráfico de barras y amperímetro trifásico

  7. Botón de desplazamiento del menú

  8. Botón de navegación de Vista rápida

  9. Indicador LED de sobrecarga

  10. Tornillo para el conector de cálculo de largo retardo

  11. Conector de prueba

  12. Botón de selección de menú

  13. Temporización de largo retardo tr

  14. Ajuste de corriente de largo retardo Ir

  15. Disparo instantáneo Isd

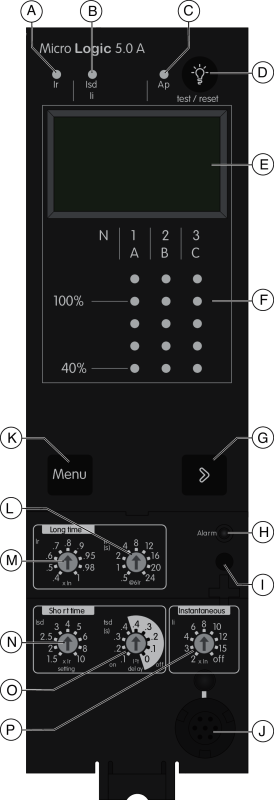

Unidad de control MicroLogic 5.0 A

  1. Indicador LED de causa de disparo de largo retardo

  2. Indicador LED de causa de disparo de corto retardo o instantáneo

  3. Indicador LED de causa de disparo de protección automática

  4. Botón de rearme después de defecto y prueba de batería

  5. Pantalla digital

  6. Gráfico de barras y amperímetro trifásico

  7. Botón de desplazamiento del menú

  8. Indicador LED de sobrecarga

  9. Tornillo para el conector de cálculo de largo retardo

  10. Conector de prueba

  11. Botón de selección de menú

  12. Temporización de largo retardo tr

  13. Ajuste de corriente de largo retardo Ir

  14. Disparo de corto retardo Isd

  15. Temporización de corto retardo tsd

  16. Disparo instantáneo Ii

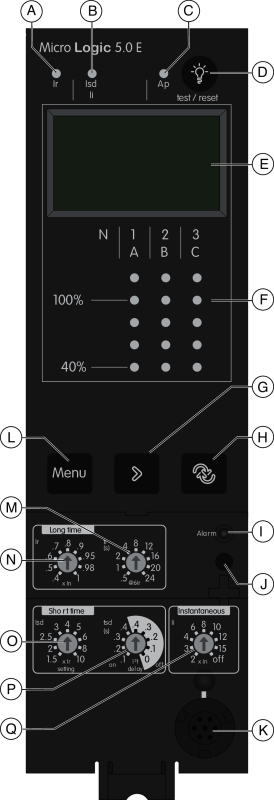

Unidad de control MicroLogic 5.0 E

  1. Indicador LED de causa de disparo de largo retardo

  2. Indicador LED de causa de disparo de corto retardo o instantáneo

  3. Indicador LED de causa de disparo de protección automática

  4. Botón de rearme después de defecto y prueba de batería

  5. Pantalla digital

  6. Gráfico de barras y amperímetro trifásico

  7. Botón de desplazamiento del menú

  8. Botón de navegación de Vista rápida

  9. Indicador LED de sobrecarga

  10. Tornillo para el conector de cálculo de largo retardo

  11. Conector de prueba

  12. Botón de selección de menú

  13. Temporización de largo retardo tr

  14. Ajuste de corriente de largo retardo Ir

  15. Disparo de corto retardo Isd

  16. Temporización de corto retardo tsd

  17. Disparo instantáneo Ii

Unidad de control MicroLogic 6.0 A

  1. Indicador LED de causa de disparo de largo retardo

  2. Indicador LED de causa de disparo de corto retardo o instantáneo

  3. Indicador LED de causa de disparo de defecto a tierra

  4. Indicador LED de causa de disparo de protección automática

  5. Botón de rearme después de defecto y prueba de batería

  6. Pantalla digital

  7. Gráfico de barras y amperímetro trifásico

  8. Botón de desplazamiento del menú

  9. Indicador LED de sobrecarga

  10. Tornillo para el conector de cálculo de largo retardo

  11. Botón de prueba para protección de defecto a tierra y diferencial

  12. Conector de prueba

  13. Botón de selección de menú

  14. Temporización de largo retardo tr

  15. Ajuste de corriente de largo retardo Ir

  16. Disparo de corto retardo Isd

  17. Temporización de corto retardo tsd

  18. Disparo instantáneo Ii

  19. Disparo de defecto a tierra Ig

  20. Temporización de defecto a tierra tg

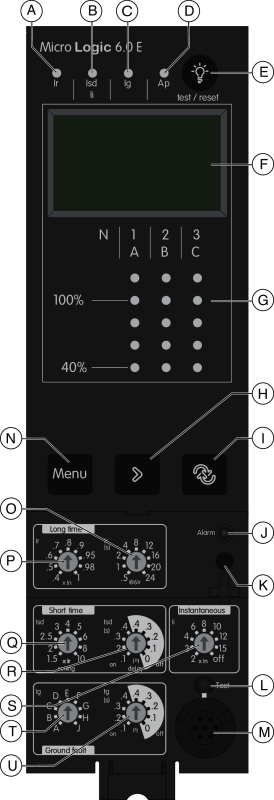

Unidad de control MicroLogic 6.0 E

  1. Indicador LED de causa de disparo de largo retardo

  2. Indicador LED de causa de disparo de corto retardo o instantáneo

  3. Indicador LED de causa de disparo de defecto a tierra

  4. Indicador LED de causa de disparo de protección automática

  5. Botón de rearme después de defecto y prueba de batería

  6. Pantalla digital

  7. Gráfico de barras y amperímetro trifásico

  8. Botón de desplazamiento del menú

  9. Botón de navegación de Vista rápida

  10. Indicador LED de sobrecarga

  11. Tornillo para el conector de cálculo de largo retardo

  12. Botón de prueba para protección de defecto a tierra y diferencial

  13. Conector de prueba

  14. Botón de selección de menú

  15. Temporización de largo retardo tr

  16. Ajuste de corriente de largo retardo Ir

  17. Disparo de corto retardo Isd

  18. Temporización de corto retardo tsd

  19. Disparo instantáneo Ii

  20. Disparo de defecto a tierra Ig

  21. Temporización de defecto a tierra tg

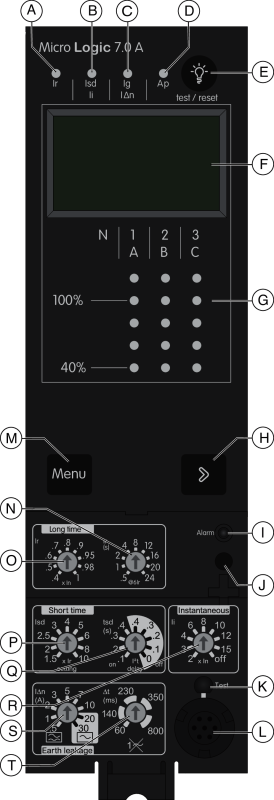

Unidad de control MicroLogic 7.0 A

  1. Indicador LED de causa de disparo de largo retardo

  2. Indicador LED de causa de disparo de corto retardo o instantáneo

  3. Indicador LED de causa de disparo de diferencial

  4. Indicador LED de causa de disparo de protección automática

  5. Botón de rearme después de defecto y prueba de batería

  6. Pantalla digital

  7. Gráfico de barras y amperímetro trifásico

  8. Botón de desplazamiento del menú

  9. Indicador LED de sobrecarga

  10. Tornillo para el conector de cálculo de largo retardo

  11. Botón de prueba para protección de defecto a tierra y diferencial

  12. Conector de prueba

  13. Botón de selección de menú

  14. Temporización de largo retardo tr

  15. Ajuste de corriente de largo retardo Ir

  16. Disparo de corto retardo Isd

  17. Temporización de corto retardo tsd

  18. Disparo instantáneo Ii

  19. Disparo de diferencial I∆n

  20. Temporización de diferencial ∆t
