TeSys™ T LTMR 电机管理控制器 – 安装指南

DOCA0128ZH-02

两步主电阻模式接线图

3 线（脉冲）端子板控制应用图

下列应用图为 3 线（脉冲）端子板控制接线图：

2 线（保持）端子板控制应用图

下列应用图为 2 线（保持）端子板控制接线图：

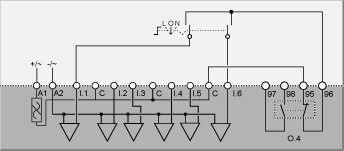

带有可选网络控制的 3 线（脉冲）端子板控制应用图

下列应用图为带有可选网络控制 3 线（脉冲）端子板控制接线图：

L 端子板控制

O 关闭

N 网络控制

带有可选网络控制的 2 线（保持）端子板控制应用图

下列应用图为带有可选网络控制 2 线（保持）端子板控制接线图：

L 端子板控制

O 关闭

N 网络控制
