尺寸

概述

本节介绍 LTMR 控制器和 LTME 扩展模块的尺寸，以及控制器和扩展模块周围间隙区域的尺寸。尺寸的单位指定为毫米和英寸，且适用于所有 LTMR 和 LTME 模块。

LTMR 控制器尺寸

LTME 扩展模块尺寸

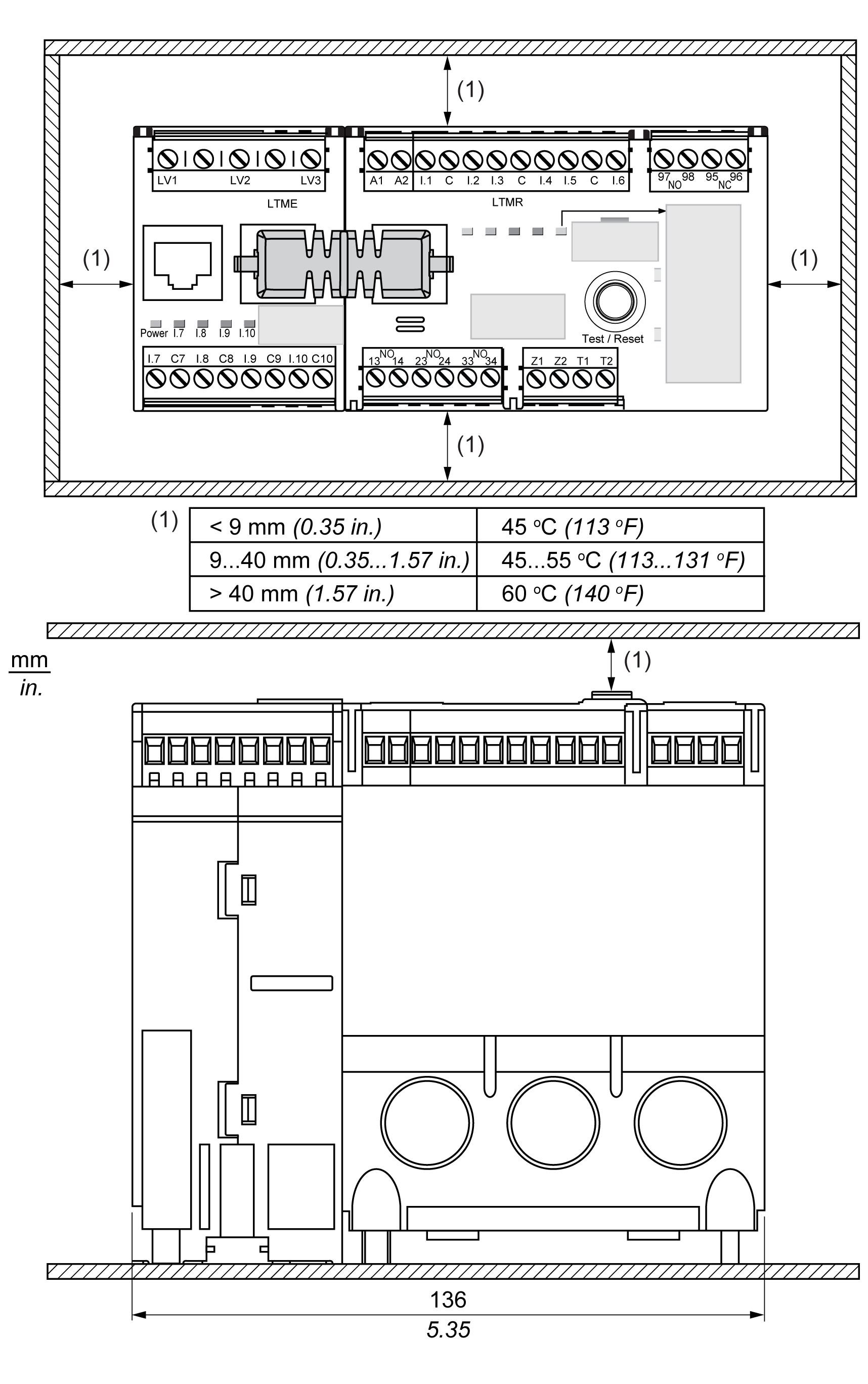

间隙区域尺寸

为保证 EMC（电磁兼容性），建议在距离 LTMR 控制器和 LTME 扩展模块 5 厘米（1.97 英寸）以上的位置安装接触器。

控制器的最大额定环境温度取决于间隙区域的尺寸。如下表所示。
