Mediciones
Opciones de medición y visualización
MicroLogic A La unidad de control mide las corrientes instantáneas y almacena los valores máximos en maxímetros.
MicroLogic E La unidad de control mide los mismos valores que la unidad de control MicroLogic A, más los valores de tensión, potencia y energía.
Las mediciones de la unidad de control MicroLogic A/E pueden mostrarse en:
-
La pantalla de la unidad de control (consulte el tema detallado de la unidad de control MicroLogic A, consulte el tema detallado de la unidad de control MicroLogic E)
-
Un módulo de pantalla frontal opcional FDM121
-
Un PC, a través de la opción de comunicación Modbus (COM) (consulte el tema detallado correspondiente).
En la siguiente tabla se indican las mediciones y opciones de visualización de la unidad de control MicroLogic A/E.
|
Mediciones |
MicroLogic A |
MicroLogic E |
Se muestra en: |
||
|---|---|---|---|---|---|
|
MicroLogic |
FDM121 |
COM |
|||
|
Corrientes instantáneas I1, I2, I3, IN, Ig, IΔn |
✔ |
✔ |
✔ |
✔ |
✔ |
|
Maxímetros de corriente I1max, I2max, I3max, INmax, Igmax, IΔnmax |
✔ |
✔ |
✔ |
✔ |
✔ |
|
Corriente media I1, I2, I3, IN |
– |
✔ |
✔ |
✔ |
✔ |
|
Maxímetros de corriente media (media pico) I1 max, I2 max, I3 max, IN max |
– |
✔ |
– |
✔ |
✔ |
|
Tensiones entre fases V12, V23, V31 (sistemas de 3 y 4 cables) |
– |
✔ |
✔ |
✔ |
✔ |
|
Tensiones de fase a neutro V1N, V2N, V3N (sistemas de 4 cables) |
– |
✔ |
✔ |
✔ |
✔ |
|
Tensión media Vavg |
– |
✔ |
– |
✔ |
✔ |
|
Desequilibrio de tensión Vunbal |
– |
✔ |
– |
✔ |
✔ |
|
Potencias instantáneas P, Q, S |
– |
✔ |
✔ |
✔ |
✔ |
|
Maxímetros de potencia Pmax, Qmax, Smax |
– |
✔ |
– |
✔ |
✔ |
|
Potencia activa media P |
– |
✔ |
✔ |
✔ |
✔ |
|
Potencia aparente media S |
– |
✔ |
– |
✔ |
✔ |
|
Maxímetro de potencia media (media pico) Pmax |
– |
✔ |
– |
✔ |
✔ |
|
Factor de potencia instantánea PF |
– |
✔ |
✔ |
✔ |
✔ |
|
Energía activa Ep |
– |
✔ |
✔ |
✔ |
✔ |
|
Energía reactiva y aparente Eq, Es |
– |
✔ |
– |
✔ |
✔ |
Si no se muestra ninguna información en la pantalla, consulte Pantalla de la unidad MicroLogic.
-
Las corrientes instantáneas I1, I2 e I3 también se muestran mediante indicadores LED en la parte frontal de la unidad MicroLogic.
-
La pantalla de la corriente del neutro (IN) está disponible con la unidad de control MicroLogic E cuando el parámetro de tipo de red se ha ajustado en 4 cables 4ct (44).
-
Con los interruptores automáticos de 3 polos utilizados en sistemas de 4 cables (3 fases + neutro), el terminal VN de la unidad de control MicroLogic siempre debe estar conectado al neutro. De lo contrario, las mediciones de tensión entre fase y neutro podrían ser erróneas.
Definiciones de mediciones
| Medición | Definición |
|---|---|
|
Corriente instantánea |
Valor rms de la corriente instantánea. |
|
Corriente del neutro |
Disponible con un interruptor automático de cuatro polos o de tres polos con sensor del neutro externo. |
|
Maxímetro de corriente |
Valor máximo de la corriente instantánea (se actualiza cada 500 ms) desde la instalación o el último restablecimiento de la unidad MicroLogic. |
|
Corriente media |
Media de todos los valores de corriente instantánea durante un intervalo de tiempo determinado que puede ajustar el usuario (por ejemplo, 10 minutos). Para obtener más información, consulte Cálculo de valores de media. |
|
Tensión |
Valor rms (eficaz) de la tensión. |
|
Tensión media |
Media de las 3 tensiones entre fases V12, V23 y V31: |
|
Desequilibrio de tensión |

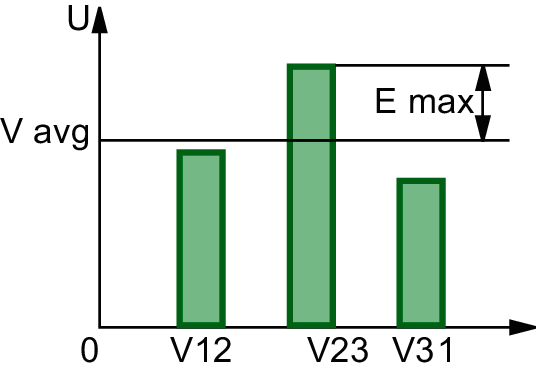

Desequilibrio de tensión en la fase más desequilibrada. Se muestra en forma de porcentaje de Vavg. MicroLogic ELa unidad de control mide la diferencia máxima entre la tensión instantánea de cada fase y Vavg, y calcula el desequilibrio de tensión: |
|
Potencia instantánea |
P: potencia activa total Q: potencia reactiva total S: potencia aparente total P, Q y S son valores instantáneos rms. |
|
Maxímetro de potencia |
Valor máximo de la potencia instantánea (se actualiza cada segundo) desde la instalación o el último restablecimiento de la unidad MicroLogic. |
|
Potencia media |
Media de todos los valores de potencia instantánea durante un intervalo de tiempo determinado que puede ajustar el usuario (por ejemplo, 10 min). Para obtener más información, consulte Cálculo de valores de media. |
|
Factor de potencia instantánea PF |
PF = P / S |
|
Energía total |
Ep: energía activa total Eq: energía reactiva total Es: energía aparente total |
