Verfügbare E/A-Schnittstellen

Das Messgerät ist mit Statuseingängen, Digitalausgängen und Relaisausgängen ausgestattet.

GEFAHR
GEFAHR EINES ELEKTRISCHEN SCHLAGS, EINER EXPLOSION ODER EINES LICHTBOGENÜBERSCHLAGS Tragen Sie geeignete persönliche Schutzausrüstung (PSA) und befolgen Sie sichere Arbeitsweisen für die Ausführung von Elektroarbeiten. Beachten Sie die Normen NFPA 70E, CSA Z462 sowie sonstige örtliche Standards. Schalten Sie vor Arbeiten an oder in der Anlage, in der das Gerät installiert ist, die gesamte Stromversorgung des Geräts bzw. der Anlage ab. Verwenden Sie stets ein genormtes Spannungsprüfgerät, um festzustellen, ob die Spannungsversorgung wirklich ausgeschaltet ist. Gehen Sie davon aus, dass Kommunikations- und E/A-Leitungen gefährliche Spannungen führen, solange nichts anderes festgestellt wurde. Überschreiten Sie die maximalen Grenzwerte dieses Geräts nicht. Verwenden Sie dieses Gerät nicht für kritische Steuerungs- oder Schutzfunktionen für Menschen, Tiere oder Sachanlagen. Die Daten des Messgeräts dürfen nicht für die Überprüfung des stromlosen Zustands verwendet werden Bringen Sie alle Vorrichtungen, Türen und Abdeckungen wieder an, bevor Sie das Gerät einschalten. Die Nichtbeachtung dieser Anweisungen führt zu Tod oder schweren Verletzungen.

GEFAHR

GEFAHR EINES ELEKTRISCHEN SCHLAGS, EINER EXPLOSION ODER EINES LICHTBOGENÜBERSCHLAGS

Tragen Sie geeignete persönliche Schutzausrüstung (PSA) und befolgen Sie sichere Arbeitsweisen für die Ausführung von Elektroarbeiten. Beachten Sie die Normen NFPA 70E, CSA Z462 sowie sonstige örtliche Standards.
Schalten Sie vor Arbeiten an oder in der Anlage, in der das Gerät installiert ist, die gesamte Stromversorgung des Geräts bzw. der Anlage ab.
Verwenden Sie stets ein genormtes Spannungsprüfgerät, um festzustellen, ob die Spannungsversorgung wirklich ausgeschaltet ist.
Gehen Sie davon aus, dass Kommunikations- und E/A-Leitungen gefährliche Spannungen führen, solange nichts anderes festgestellt wurde.
Überschreiten Sie die maximalen Grenzwerte dieses Geräts nicht.
Verwenden Sie dieses Gerät nicht für kritische Steuerungs- oder Schutzfunktionen für Menschen, Tiere oder Sachanlagen.
Die Daten des Messgeräts dürfen nicht für die Überprüfung des stromlosen Zustands verwendet werden
Bringen Sie alle Vorrichtungen, Türen und Abdeckungen wieder an, bevor Sie das Gerät einschalten.

Die Nichtbeachtung dieser Anweisungen führt zu Tod oder schweren Verletzungen.

Nach der Verdrahtung der E/A-Schnittstellen des Messgeräts können Sie diese Schnittstellen so konfigurieren, dass das Messgerät für E/A-Funktionen verwendet werden kann.

Modelle	Statuseingänge¹	Digitalausgänge²	Relaisausgänge
PM5310	2 (S1+, S2+)	2 (D1+, D2+)	—
PM5320	2 (S1+, S2+)	2 (D1+, D2+)	—
PM5330 PM5331 PM5340 PM5341	2 (S1+, S2+)	2 (D1+, D2+)	2 (Relais 1, Relais 2)
¹Für die Statuseingänge des Messgeräts ist eine externe Spannungsquelle zur Erkennung des Ein- bzw. Aus-Zustands des jeweiligen Statuseingangs erforderlich. Das Messgerät erkennt einen EIN-Zustand, wenn die externe Spannung, die am Statuseingang anliegt, innerhalb seines Betriebsbereiches liegt. Die externe Spannung kann entweder über den Frittspannungsausgang des Messgeräts oder von einer messgerätexternen Spannungsquelle mit bis zu 36 V DC bezogen werden. ²Die Digitalausgänge sind für Spannungen unter 40 V DC ausgelegt. Für Anwendungen mit höherer Spannung ist ein externes Relais im Schaltstromkreis zu verwenden.

Relaisausgang-Anschlüsse

		A	Die Überstromschutzeinrichtung muss für den Kurzschlussstrom am Anschlusspunkt bemessen sein.

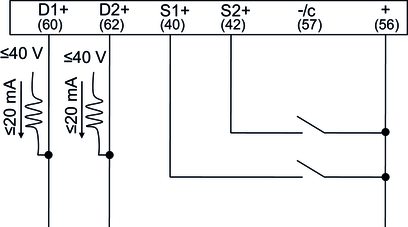

Statuseingangs-/Digitalausgangsanschlüsse

Die Verdrahtung des Statuseingangs ist für eine interne Spannungsquelle dargestellt.

Die Frittspannung darf nicht als Spannungsquelle für andere Geräte verwendet werden.

-/c ist der gemeinsame Anschluss für Digitalausgänge, Statuseingänge und die Frittspannung.
