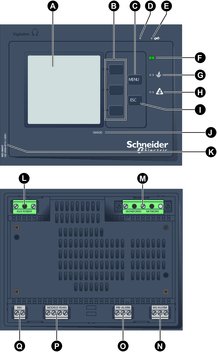

Vue d’ensemble du matériel

A Afficheur
B Boutons de menu contextuel
C Touche Menu pour afficher le menu principal
D Témoin lumineux rouge pour l’état du produit sur l’appareil
E Témoin lumineux jaune pour indication de communication Modbus
F Témoin lumineux vert pour indication d’isolement correct
G Témoin lumineux blanc pour l’alarme d’isolement préventive
H Témoin lumineux jaune pour l’alarme d’isolement
I Touche Esc pour revenir au menu précédent ou annuler une entrée de paramètre
J Référence catalogue des produits
K Numéro de série
L Bornier de l’alimentation auxiliaire
M Bornier d’injection
N Bornier de relais d’alarme d’isolement
O Bornier de relais d’alarme d’isolement préventive
P Bornier de communication Modbus
Q Bornier d’entrée d’inhibition de l’injection

Référence commerciale de l’appareil

Modèle Référence commerciale
IM400N IMDIM400N
IM400THRN IMDIM400THRN
