DOCA0172IT-12

Descrizione hardware

Panel Server Entry

Lato frontale

Lato inferiore

Lato superiore



  1. LED di stato EcoStruxure Panel Server

  2. Pulsante di riavvio

  3. Codice QR per informazioni prodotto

  4. LED Ethernet 1: velocità

  5. LED Ethernet 2: attività

  6. Porta di comunicazione Ethernet

  7. Morsettiera di alimentazione

  8. Indirizzo MAC e numero di serie

Per informazioni sull'installazione di Panel Server Entry , vedere la scheda di istruzioni disponibile sul sito Web Schneider Electric: NNZ76760 .

Panel Server Universal

Lato frontale

Lato inferiore

Lato posteriore



Lato superiore


  1. Morsettiera di alimentazione

  2. Morsettiera ingresso digitale (PAS600L)

  3. EcoStruxure Panel Server LED di stato

  4. Pulsante di riavvio

  5. Codice QR per informazioni prodotto

  6. Porta di comunicazione RS485 Modbus

  7. LED Ethernet 1: velocità

  8. LED Ethernet 2: Attività

  9. Porta antenna Wi-Fi esterna

  10. Porta di comunicazione Ethernet 1

  11. Porta di comunicazione Ethernet 2

  12. Collegamento a terra

  13. Indirizzo MAC e numero di serie

Per informazioni sull'installazione di Panel Server Universal , vedere la scheda di istruzioni pertinente sul sito Web Schneider Electric: GDE74119.

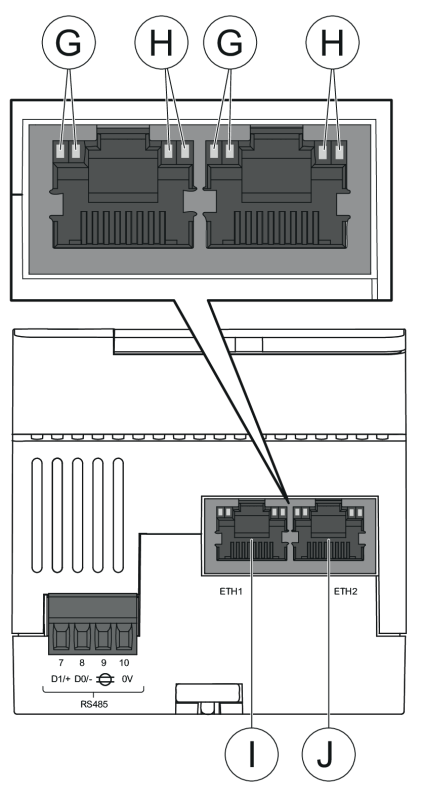

Panel Server Universal Wired by Design

Lato frontale

Lato inferiore

Lato posteriore



Lato superiore


  1. Morsettiera di alimentazione

  2. Morsettiera ingresso digitale (PAS600LWD)

  3. EcoStruxure Panel Server LED di stato

  4. Pulsante di riavvio

  5. Codice QR per informazioni prodotto

  6. Porta di comunicazione RS485 Modbus

  7. LED Ethernet 1: velocità

  8. LED Ethernet 2: attività

  9. Porta di comunicazione Ethernet 1

  10. Porta di comunicazione Ethernet 2

  11. Collegamento a terra

  12. Indirizzo MAC, numero di serie e versione hardware HW: V2.0

Per informazioni sull'installazione di Panel Server Universal Wired by Design , vedere la scheda di istruzioni disponibile sul sito Web Schneider Electric: PKR28607.

Panel Server Advanced

Lato frontale

Lato inferiore

Lato posteriore



Lato superiore


  1. Morsettiera di alimentazione (PAS800, PAS800L)

  2. Morsettiera ingresso digitale (PAS800L)

  3. EcoStruxure Panel Server LED di stato

  4. Pulsante di riavvio

  5. Codice QR per informazioni prodotto

  6. Porta di comunicazione RS485 Modbus

  7. LED Ethernet 1: velocità

  8. LED Ethernet 2: Attività

  9. Porta antenna Wi-Fi esterna

  10. Porta di comunicazione Ethernet 1

  11. Porta di comunicazione Ethernet 2

  12. Collegamento a terra

  13. Indirizzo MAC e numero di serie

  14. Porta per antenna esterna IEEE 802.15.4 (PAS800, PAS800L)

Per informazioni sull'installazione di Panel Server Advanced , vedere la scheda di istruzioni pertinente sul sito Web Schneider Electric

Per informazioni sull'installazione di Panel Server Advanced , vedere la scheda di istruzioni disponibile sul sito Web Schneider Electric: JYT24469 .

@writer: uncomment following list and adjust content above when HWV2 is available

Versione hardware

I nuovi modelli di EcoStruxure Panel Server , PAS600LWD e PAS600PWD sono rilasciati con versione hardware 002.000.000.

Per identificare la versione hardware, controllare in uno dei modi seguenti:

  • Informazioni stampate nella parte superiore di Panel Server :

    • Versione hardware 001.000.000: Indirizzo MAC e numero di serie

    • Versione hardware 002.000.000: Indirizzo MAC, numero di serie e HW: V2.0

  • Nelle pagine Web di Panel Server in uno dei seguenti percorsi:

    • Impostazioni > Generale > Identificazione > Revisione hardware

    • Manutenzione > Aggiornamento firmware > Revisione hardware

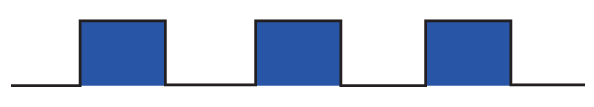

LED di stato EcoStruxure Panel Server

Il LED indica la modalità di funzionamento di EcoStruxure Panel Server .
Indicazione LED Descrizione
EcoStruxure Panel Server spento.

Accensione in corso di EcoStruxure Panel Server . Il sistema si avvia entro 2 minuti.

EcoStruxure Panel Server in condizioni di funzionamento normale.

Malfunzionamento minore rilevato, Collegare al software EcoStruxure Panel Server per la diagnostica.

Rilevato malfunzionamento grave. EcoStruxure Panel Server deve essere sostituito.

LED di stato Ethernet

La combinazione dei due LED di una porta RJ45 indica lo stato di comunicazione Ethernet di EcoStruxure Panel Server .

LED Ethernet

Descrizione

LED 1: velocità

LED 2: attività

Nessuna comunicazione Ethernet

Comunicazione Ethernet 10 Mb attiva

Comunicazione Ethernet 100 Mb attiva

Pulsante di riavvio

Per riavviare EcoStruxure Panel Server :

  1. Tenere premuto il pulsante per più di 10 secondi, quindi rilasciarlo.

    Risultato: il LED di stato si illumina in arancione fisso.

  2. Attendere il riavvio completo di EcoStruxure Panel Server :

    1. Il LED di stato rimane illuminato in arancione fisso durante il riavvio di EcoStruxure Panel Server .

    2. Il LED di stato si illumina in verde fisso quando EcoStruxure Panel Server funziona normalmente.

Rilevamento manomissione

Un'etichetta di indicazione della manomissione consente di rilevare l'accesso fisico non autorizzato in EcoStruxure Panel Server . Questa etichetta è di colore grigio chiaro con Schneider Electric scritto in nero.

La figura seguente illustra la posizione dell'etichetta di indicazione manomissione (A) applicata sul lato destro di EcoStruxure Panel Server :

Prima di installare, utilizzare, eseguire interventi di assistenza o eseguire la manutenzione di EcoStruxure Panel Server , controllare l'integrità dell'etichetta di indicazione manomissione.

Antenna Wi-Fi esterna (opzionale)

L’antenna Wi-Fi esterna è opzionale per Panel Server Universal (tranne i modelli Wired by Design ) e Advanced .

Utilizzare l'antenna Wi-Fi esterna in casi di utilizzo specifico, ad esempio quando Panel Server è installato in un quadro con partizioni metalliche e sportello. L'antenna migliora la qualità del segnale di radiofrequenza.

Collegare l'antenna Wi-Fi (codice prodotto PASA-ANT1) nella parte inferiore di Panel Server e installare l'antenna sul pannello superiore del quadro.

Per informazioni sull'installazione dell'antenna esterna, vedere la scheda di istruzioni disponibile sul sito Web Schneider Electric: NNZ58425 .

Per informazioni sulla comunicazione Wi-Fi nel sistema Panel Server vedere DOCA0289EN Wireless Communication Architectures With EcoStruxure Panel Server - Guida alla progettazione .

Antenna esterna IEEE 802.15.4 (opzionale)

L'antenna esterna IEEE 802.15.4 è opzionale per Panel Server Advanced .

Utilizzare l'antenna esterna IEEE 802.15.4 in casi d'uso specifici, ad esempio quando Panel Server Advanced è installato in un quadro con partizioni metalliche e sportello e alcuni dispositivi wireless sono collocati in un luogo diverso. L'antenna estende la rete wireless all'esterno del quadro elettrico.

Collegare l'antenna IEEE 802.15.4 (codice prodotto PASA-ANT1) nella parte superiore di Panel Server Advanced e installare l'antenna sulla parte superiore del quadro.

Per informazioni sull'installazione dell'antenna esterna, vedere la scheda di istruzioni disponibile sul sito Web Schneider Electric: NNZ58425 .

Per informazioni sulla comunicazione wireless nel sistema Panel Server vedere DOCA0289EN Wireless Communication Architectures With EcoStruxure Panel Server - Guida alla progettazione .

QR Code is a registered trademark of DENSO WAVE INCORPORATED in Japan and other countries.
