Layout dell’interfaccia utente di EcoStruxure Panel Server

Panoramica

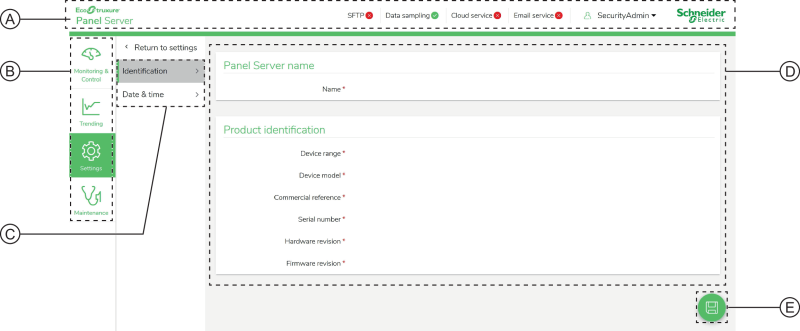

L’illustrazione mostra il layout dell’interfaccia utente di Panel Server.

Intestazione
Menu principali (I menu principali visualizzati dipendono dal modello. L'immagine illustra un modello Panel Server Advanced).
Menu secondari
Icona per ridurre o espandere il riquadro sinistro
Area di visualizzazione
Icona del menu contestuale

Intestazione

Nell’intestazione vengono visualizzate le seguenti informazioni nella parte superiore di ogni pagina.

Nome di Panel Server
Data, ora e fuso orario selezionati
Elenco a discesa di stato del servizio.
Nome account utente
Elenco a discesa delle impostazioni dell'account utente (Lingua, Cambia password, Logout)

L'icona di manutenzione dei dati viene visualizzata a sinistra dell'elenco Stato del servizio quando è in corso un'operazione di manutenzione dei dati. Al termine dell’operazione di manutenzione dei dati, l’icona di stato scompare.

Parte intestazione		Descrizione
A	Nome di Panel Server	Il nome immesso in Impostazioni > Generale > Identificazione
B	Data, ora e fuso orario selezionati	Data in formato MM/GG/AAAA L'ora in formato 12 ore (AM o PM) corretta per il fuso orario selezionato (indicato tra parentesi). Il fuso orario è impostato in Impostazioni > Generale > Data e ora
C	Elenco a discesa Stato servizio	Un'icona visualizza lo stato generale dei servizi. Se tutti i servizi sono OK, l'icona è verde. Se almeno uno dei servizi dell'elenco visualizza uno stato arancione o rosso, l'icona viene visualizzata in arancione o rosso. Facendo clic sul nome del servizio si accede alla relativa pagina di impostazioni. Vedere Elenco stato servizio per maggiori informazioni sull'elenco.
D	Nome account utente	Il nome account utente è SecurityAdmin, un account utente con diritti di amministratore, ad esempio, lettura e modifica della configurazione del prodotto, aggiunta o rimozione di dispositivi wireless, accesso ai registri di sistema.
E	Elenco a discesa delle impostazioni account utente	Lingua: Per impostazione predefinita, la lingua della pagina Web è l’inglese (Stati Uniti). Nell’elenco sono disponibili altre lingue. Cambia password: Fare clic per modificare la password utente (vedere Requisiti per la password). Logout: Fai clic per uscire dalla sessione di Panel Server. Si consiglia di uscire da Panel Server quando non è in uso. La disconnessione avviene automaticamente dopo 60 minuti.

Elenco stato servizio (dettagli)

I servizi nell'elenco vengono visualizzati in base al modello di Panel Server:

SFTP
HTTPS
Registrazione dati
Servizio cloud
Programmazione controllo
Servizio e-mail (modello Advanced)

Un'icona visualizza lo stato di ogni servizio:

Servizio attivato e operativo
Servizio attivato ma non operativo
Per il servizio Cloud:
- Configurazione iniziale di Panel Server completa, tuttavia sono necessarie queste azioni aggiuntive: pubblicazione della topologia e associazione di Panel Server lato applicazione cloud.
- È in corso una configurazione remota. L'icona diventa verde quando la configurazione remota viene applicata correttamente.
- La configurazione remota inviata dall'applicazione cloud non è valida e viene rifiutata da Panel Server. Un errore viene registrato nel file di registro di autodiagnostica per facilitare la risoluzione dei problemi. La pubblicazione dei dati non si avvia. La pubblicazione dei dati, se è in corso, si interrompe. Il feedback viene inviato all’applicazione cloud che ha inviato la configurazione remota.
Tutti i servizi: è stato avviato un riavvio.

Menu principali

I menu principali sono:

Schede e sottomenu

Le schede visualizzano i sottolivelli per i seguenti menu principali:

Impostazioni
Manutenzione

I sottomenu visualizzano i livelli disponibili nel menu principale o nella scheda selezionata.

Area di visualizzazione

L'area di visualizzazione mostra nei dettagli le schede o il sottomenu selezionato con tutti i campi correlati. I campi con un’icona di asterisco rosso devono essere compilati per garantire il comportamento corretto del gateway e dei dispositivi.

Pagina Dispositivo

Immagine del dispositivo (a seconda del dispositivo)
Nome dispositivo
Icone con collegamenti ad altre pagine relative al dispositivo
- Collegamento alla pagina di Monitoraggio e controllo del dispositivo.
- Collegamento alla pagina di Trending del dispositivo.
- Collegamento alla pagina Impostazioni del dispositivo.
- Collegamento alla pagina di Gestione dati del dispositivo.
- Collegamento alla pagina di Manutenzione del dispositivo.
Eliminare un dispositivo. Confermare la rimozione nel messaggio popup.
Informazioni sul dispositivo, tra cui (in base a dispositivo e impostazioni)
- Modello dispositivo
- Revisione firmware
- Numero di serie
- RF-ID (dispositivi wireless)
- Utilizzo
- Utenza
- Zona
- Stato della connessione (con icona)

Menu contestuale

Le icone delle funzioni specifiche del contesto visualizzate dipendono dal menu selezionato.

Icona	Azione
	Aprire il menu contestuale.
		Nelle pagine Impostazioni, salvare le modifiche alle impostazioni e applicarle su Panel Server. Utilizzabile per aggiornare un set di parametri coerente tramite più pagine Web. Se si lascia vuoto un campo obbligatorio, il campo viene evidenziato in rosso. Se si immettono caratteri non appropriati in un campo, il campo viene evidenziato in rosso.
		Nelle pagine Impostazioni, salvare le modifiche delle impostazioni senza applicare la configurazione su Panel Server.
		Icona contestuale: Nelle pagine Impostazioni, annullare le modifiche alle impostazioni per tornare alle ultime impostazioni salvate. Nelle pagine Comunicazione di rete ripristinare le impostazioni di configurazione della comunicazione di rete. Consente di riapplicare l’elenco completo delle impostazioni salvate in precedenza.
	Chiudere il menu contestuale.

Icone di monitoraggio e controllo

Icona	Descrizione
	Il dispositivo è collegato.
	Il dispositivo non è collegato.
	Lo stato di connessione del dispositivo è obsoleto o non valido
	Il valore di misurazione dei dati è obsoleto o non valido.

Icone di tendenza (Homepage)

Le icone relative alle tendenze sono visualizzate nella Homepage in base alle tendenze di consumo.

Icona	Descrizione
	Il consumo dell’utenza (ad esempio, l’elettricità) o di un determinato utilizzo (ad esempio, l’illuminazione) è in aumento.
	Il consumo dell’utenza (ad esempio, l’elettricità) o di un determinato utilizzo (ad esempio, l’illuminazione) è in diminuzione.
	Se la velocità di consumo non cambia, non viene visualizzata alcuna icona.

Icone modello personalizzato

Icona	Descrizione
	La versione del modello personalizzato ha un formato obsoleto.
	Non viene visualizzata alcuna icona se la versione del modello personalizzato ha il formato più recente.

Icone di gravità dell'allarme

La gravità di un allarme è indicata da un'icona nelle seguenti pagine Web:

Notifica (modello Advanced)
Monitoraggio e controllo > Allarmi attivi

NOTA: La scomparsa degli allarmi viene visualizzata solo in Notifiche

Icona	Descrizione
	Visualizzazione allarme di gravità elevata.
	Scomparsa dell’allarme di gravità elevata.
	Visualizzazione allarme di gravità media.
	Scomparsa dell’allarme di gravità media.
	Visualizzazione allarme di gravità bassa.
	Scomparsa dell’allarme di gravità bassa.
