监控变压器温度
变压器温度由内置温度传感器监控。
当温度超过其设定值阈值时，这些双金属型传感器打开或关闭。如果变压器配备了数个具有多阈值的传感器，则必须使用“报警温度”传感器。
| 注意 |
|---|
|
设备损坏
根据传感器类型配置设备。
不遵循上述说明可能导致设备损坏。
|
由于温度传感器安装在变压器的每柱上，因此它们的接线取决于传感器类型：
-

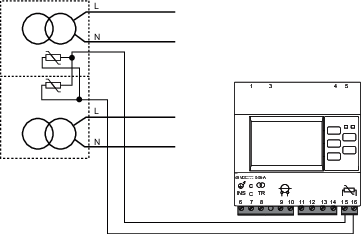

以并联方式连接 NO 双金属温度传感器（当温度超过阈值时关闭）
-
两柱单相变压器的接线：
如果变压器有三柱，则将第三个温度传感器与另外两个传感器并联。
-
配置设备的方式为选择。
注: 设备的默认传感器配置为开（常开）。
-
-

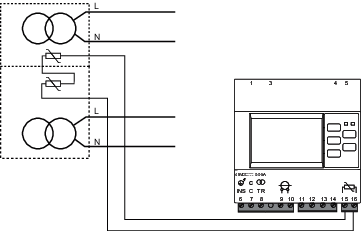

以串联方式连接 NC 双金属温度传感器（当温度超过阈值时打开）
-
两柱单相变压器的接线：
如果变压器有三柱，则将第三个温度传感器与另外两个传感器串联。
-
配置设备的方式为选择。
-
Pt•••型温度传感器与设备不兼容。
当过热触发双金属传感器时，在设备的 HMI 上，以及在 HRP 上会产生变压器报警，变压器过热消息显示在本地远程显示屏上，并通过 Modbus 通讯发送，变压器报警继电器被激活。
