MicroLogic 脱扣单元电源 - ComPacT NSX MicroLogic 5/6/7

MicroLogic 5 和 6 脱扣单元的保护功能和测试功能使用的是流经内部电流互感器 (CT) 的电流。

负载电流超过额定电流 In 的 20% 时，内部电流供电为 MicroLogic 脱扣单元的全部功能提供电源。这包括：

要在负载低于额定电流 In 的 20% 时向 MicroLogic 5 或 6 脱扣单元供电，并维持 MicroLogic 脱扣单元的全部功能，可以使用以下其中一个可选电源：

永久连接到 MicroLogic 脱扣单元的外部 24 Vdc 电源
临时连接到 MicroLogic 脱扣单元上的测试端口的电源：

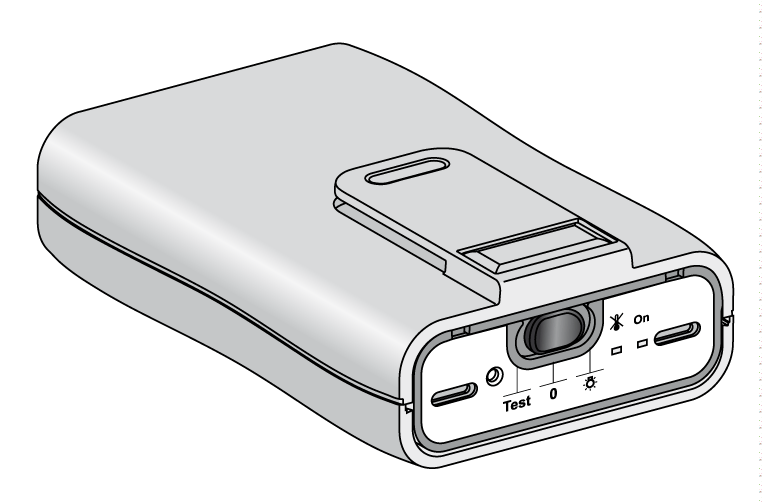

- 口袋电池
- Service Interface 连接到电源
- USB 连接到电源或 PC 的维护接口

MicroLogic Vigi 7 脱扣单元的保护功能和测试功能使用流经内部电流互感器 (CT) 和内部电压源的电流。

负载电流低于额定电流 In 的 20% 时，内部电压供电为 MicroLogic 脱扣单元的以下基本功能提供电源：

负载电流超过额定电流 In 的 20% 时，内部电流供电为 MicroLogic 脱扣单元的全部功能提供电源。除基本功能之外，还包括以下功能：

当负载低于额定电流 In 的 20% 时，为了维持 MicroLogic 7 脱扣单元的全部功能，可以使用以下其中一种可选电源：

永久连接到 MicroLogic 脱扣单元的外部 24 Vdc 电源
临时连接到 MicroLogic 脱扣单元上的测试端口的电源：
- 口袋电池
- Service Interface 连接到电源
- USB 连接到电源或 PC 的维护接口

24 Vdc 电源维持 MicroLogic 脱扣单元在所有情况下（包括在低负载状况（负载低于 20%）下）的功能运行。

24 Vdc 电源是确保 MicroLogic 脱扣单元显示脱扣原因的关键要素。

一旦 MicroLogic 脱扣单元连接到 ULP 系统中的另一个模块（比如，用于单个断路器的 IFM Modbus-SL 接口），便会向该脱扣单元提供外部 24 Vdc 电源。

MicroLogic 脱扣单元在未连接到 ULP 模块时，可以直接使用可选 24 Vdc 电源端子块连接到外部 24 Vdc 电源。

一个 24 Vdc 电源可用于为多个 MicroLogic 脱扣单元或其他 ULP 模块供电。

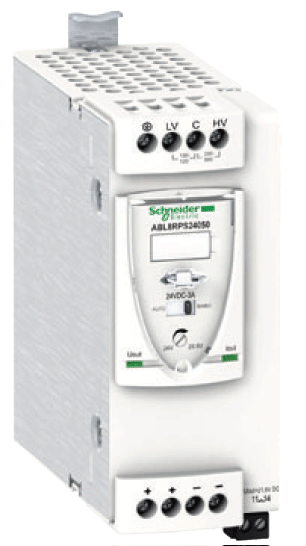

可用的 24 Vdc 电源包括 Phaseo ABL8 电源系列和 AD 电源系列。有关详细信息，请参阅 LVPED221001ZH ComPacT NSX & NSXm 目录。

特性	Phaseo ABL8 电源	AD 电源
示意图
IEC 60947-1 定义的过压类别	Category II	Category IV，根据 IEC 62477-1（Vac 型号） Category III，根据 IEC 62477-1（Vdc 型号） Category III，根据 UL 61010-1
输入电源电压 AC	110–120 Vac 200-500 Vac	110-130 Vac 200-240 Vac
输入供电电压 DC	–	24–30 Vdc 48-60 Vdc 100-125 Vdc
电介质耐压	输入/输出：4 kV RMS，1 分钟输入/接地：3 kV RMS，1 分钟输出/接地：0.5 kV RMS，1 分钟	输入/输出： 3 kV RMS，持续 1 分钟（110–130 Vac 和 200–240 Vac 型号） 3 kV RMS，持续 1 分钟（110–125 Vdc 型号） 2 kV RMS，持续 1 分钟（24-30 Vdc 和 48-60 Vdc 型号）
温度	50 °C (122 °F) 60 °C (140 °F)，最大标称负载的 80%	70 °C (158 °F)
输出电流	3 A、5 A 或 10 A	1 A
波纹	200 mV 峰-峰	200 mV 峰-峰
提供线路损失补偿的输出电压设置	24-28.8 Vdc	22.8-25.2 Vdc

注: 对于要求过压类别高于 II 的应用，在使用 24 Vdc ABL8 电源时应安装电涌放电器。

下表列出了 ULP 模块的功耗：

模块	典型功耗（24 Vdc，20 °C/68 °F）	最大功耗（19.2 Vdc，60 °C/140 °F）
用于 ComPacT NSX 断路器的 MicroLogic 脱扣单元	30 mA	55 mA
ComPacT NSX 断路器的 BSCM Modbus SL/ULP 断路器状态控制模块	30 mA	45 mA
用于 ComPacT NSX 断路器的 BSCM 断路器状态控制模块	9 mA	15 mA
IFE Ethernet 配电盘服务器	100 mA	140 mA
用于单个断路器的 IFE Ethernet 接口	100 mA	140 mA
用于单个断路器的 IFM Modbus-SL 接口	21 mA	30 mA
用于单个断路器的 IO 输入/输出应用程序模块	100 mA	130 mA
用于单个电路断路器的 FDM121 前显示模块	21 mA	30 mA
Service Interface	0 mA（Service Interface 有自己的电源）	0 mA（Service Interface 有自己的电源）
USB 维护接口	0 mA（USB 维护接口有自己的电源）	0 mA（USB 维护接口有自己的电源）
Modbus SL 集线器	3 mA	5 mA
