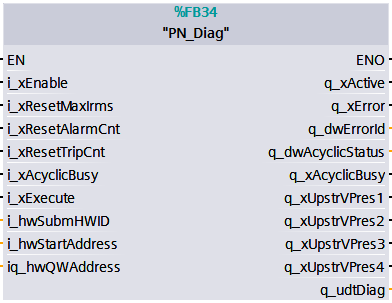

PN_Diag (PROFINET IO)
As tabelas a seguir fornecem informações sobre os parâmetros da interface do bloco de funções.
Entradas
|
Entrada |
Tipo de dados |
Descrição |
Categoria de variável |
|---|---|---|---|
|
i_xEnable |
BOOL |
Ativa o processamento de blocos de funções. Os dados cíclicos serão lidos/gravados na interface de E/S do hardware. |
Controle de blocos de funções |
|
i_xResetMaxIRMS |
BOOL |
Se essa entrada estiver definida como TRUE, o valor e a marcação de data e hora da corrente Irms máxima/média são reinicializados. |
Dados cíclicos |
|
i_xResetAlarmCnt |
BOOL |
Se essa entrada estiver definida como TRUE, todos os contadores de alarmes são reinicializados para o avatar. |
Dados cíclicos |
|
i_xResetTripCnt |
BOOL |
Se essa entrada estiver definida como TRUE, todos os contadores de disparo de proteção serão reinicializados para o avatar. |
Dados cíclicos |
|
i_xAcyclicBusy |
BOOL |
Pode ser utilizada para bloquear a execução acíclica se a comunicação acíclica de outro bloco de funções estiver ativa. |
Controle de blocos de funções |
|
i_xExecute |
BOOL |
Inicia uma solicitação acíclica quando há uma margem em elevação. |
Controle de blocos de funções |
|
i_hwSubmHWID |
HW_IO |
Deve corresponder ao identificador de hardware do submódulo acíclico do avatar relacionado para que a comunicação acíclica possa ser executada. |
Parâmetro de comunicação |
|
i_hwStartAddress |
Variante |
Deve corresponder ao primeiro endereço do intervalo de endereços do submódulo de entrada cíclica do avatar relacionado para que a comunicação de leitura cíclica possa ser executada. |
Parâmetro de comunicação |
Entrada/Saída
|
InOut |
Tipo de dados |
Descrição |
Categoria de variável |
|---|---|---|---|
|
iq_hwQWAddress |
WORD |
Deve corresponder ao endereço do submódulo de saída cíclica para que a comunicação de gravação cíclica possa ser executada. |
Parâmetro de comunicação |
Saídas
|
Saída |
Tipo de dados |
Descrição |
Categoria de variável |
|---|---|---|---|
|
q_xActive |
BOOL |
Se essa saída estiver definida como TRUE, o bloco de funções do avatar está ativado ou uma solicitação acíclica está ocupada. |
Status de blocos de funções |
|
q_xError |
BOOL |
Se essa saída estiver definida como TRUE, ocorreu um erro detectado durante a execução do bloco de funções do avatar. Para obter informações detalhadas sobre o erro detectado, consulte o valor da ID do erro. |
Status de blocos de funções |
|
q_dwErrorID |
DWORD |
A ID do erro mostra informações detalhadas sobre o erro detectado ocorrido. Os valores possíveis são mostrados na tabela a seguir. |
Status de blocos de funções |
|
q_dwAcyclicStatus |
DWORD |
O status Acíclico fornece informações detalhadas sobre a comunicação acíclica da rede de campo, incluindo detalhes de erros detectados. Para obter informações detalhadas sobre os valores de status, consulte Biblioteca de blocos de funções. |
Status de blocos de funções |
|
q_xAcyclicBusy |
BOOL |
Se essa saída estiver definida como TRUE, uma solicitação acíclica ainda está ocupada. |
Status de blocos de funções |
|
q_xUpstrVPres1 |
BOOL |
Se essa saída estiver definida como TRUE, o avatar detectou que a alimentação principal a montante está presente para o primeiro dispositivo de partida/potência nesse avatar. |
Dados cíclicos |
|
q_xUpstrVPres2 |
BOOL |
Se essa saída estiver definida como TRUE, o avatar detectou que a alimentação principal a montante está presente para o segundo dispositivo de partida/potência nesse avatar. |
Dados cíclicos |
|
q_xUpstrVPres3 |
BOOL |
Se essa saída estiver definida como TRUE, o avatar detectou que a alimentação principal a montante está presente para o terceiro dispositivo de partida/potência nesse avatar. |
Dados cíclicos |
|
q_xUpstrVPres4 |
BOOL |
Se essa saída estiver definida como TRUE, o avatar detectou que a alimentação principal a montante está presente para o quarto dispositivo de partida/potência nesse avatar. |
Dados cíclicos |
|
q_udtDiag |
UDT_Diagnostic |
Essa é uma estrutura de dados acíclicos de diagnóstico para avatares de controle que inclui informações sobre valores de Irms e registro de disparo relativas ao avatar. Para obter informações detalhadas sobre a estrutura desse UDT, consulte UDT_Control. |
Dados acíclicos |
Códigos de status e erro de ConstTeSysIsland
|
Nome do membro |
Utilizado pelo bloco de funções |
|---|---|
|
Cdw_ErrNoMsg |
Sim |
|
Cdw_ErrInternal |
Sim |
|
Cdw_ErrInvalidCycInAddr |
Sim |
|
Cdw_ErrInvalidHwid |
Sim |
|
Cdw_ErrInvalidNumOfAvatars |
Não |
|
Cdw_ErrReadCycIn |
Sim |
|
Cdw_ErrReadAcycData1 |
Sim |
|
Cdw_ErrReadAcycData2 |
Não |
|
Cdw_ErrWriteAcycData |
Não |
|
Cdw_StsReadAcycData1Compl |
Sim |
|
Cdw_StsReadAcycData2Compl |
Não |
|
Cdw_StsWriteAcycDataCompl |
Não |
