Impostazioni Ethernet

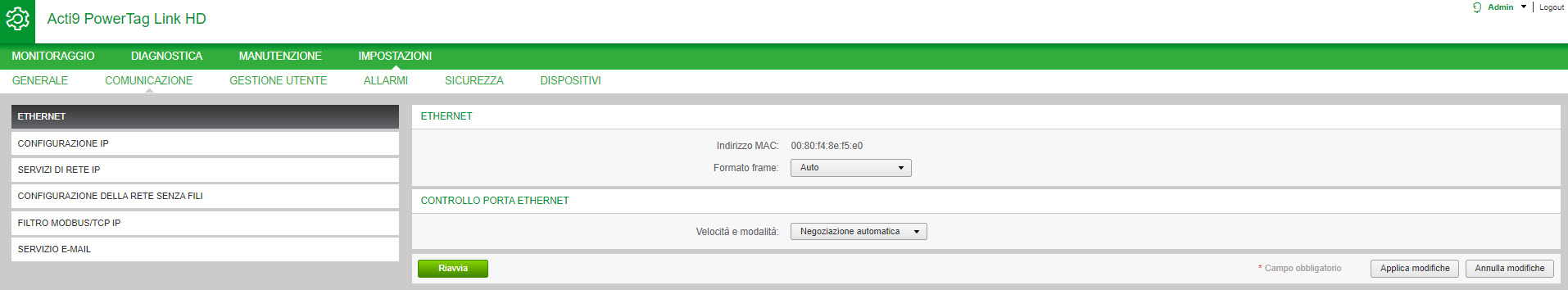

La pagina Ethernet consente di configurare il formato dei frame, oltre che la velocità e il modo della porta Ethernet. La pagina visualizza anche l'indirizzo MAC della rete Ethernet.

Passaggio	Azione
1	Lanciare la pagina Web PowerTag Link nel browser Web.
2	Accedere con nome utente e password.
3	Fare clic su Impostazioni > Comunicazione > Ethernet.

Per configurare i parametri Ethernet procedere come segue:

Passaggio	Azione
1	Selezionare il tipo di formato del frame Ethernet dall'elenco Formato frame. È possibile scegliere fra Ethernet II, 802.3 o Auto. Il valore predefinito è Auto.
2	Selezionare il valore per velocità e modalità della porta Ethernet dall'elenco Velocità e modalità. Per velocità e modalità è possibile scegliere fra i valori seguenti: 10 Mbps - Half duplex 10 Mbps - Full duplex 100 Mbps - Half duplex 100 Mbps - Full duplex Negoziazione automatica Il valore predefinito è Auto-negoziazione.
3	Fare clic su Applica modifiche, quindi su Riavvia per riavviare automaticamente il dispositivo e salvare le impostazioni. Fare clic su Annulla modifiche per annullare le modifiche.

Passaggio

Azione

Selezionare il tipo di formato del frame Ethernet dall'elenco Formato frame. È possibile scegliere fra Ethernet II, 802.3 o Auto. Il valore predefinito è Auto.

Selezionare il valore per velocità e modalità della porta Ethernet dall'elenco Velocità e modalità.

Per velocità e modalità è possibile scegliere fra i valori seguenti:

10 Mbps - Half duplex
10 Mbps - Full duplex
100 Mbps - Half duplex
100 Mbps - Full duplex
Negoziazione automatica

Il valore predefinito è Auto-negoziazione.

Fare clic su Applica modifiche, quindi su Riavvia per riavviare automaticamente il dispositivo e salvare le impostazioni. Fare clic su Annulla modifiche per annullare le modifiche.
