Monitoraggio dello stato

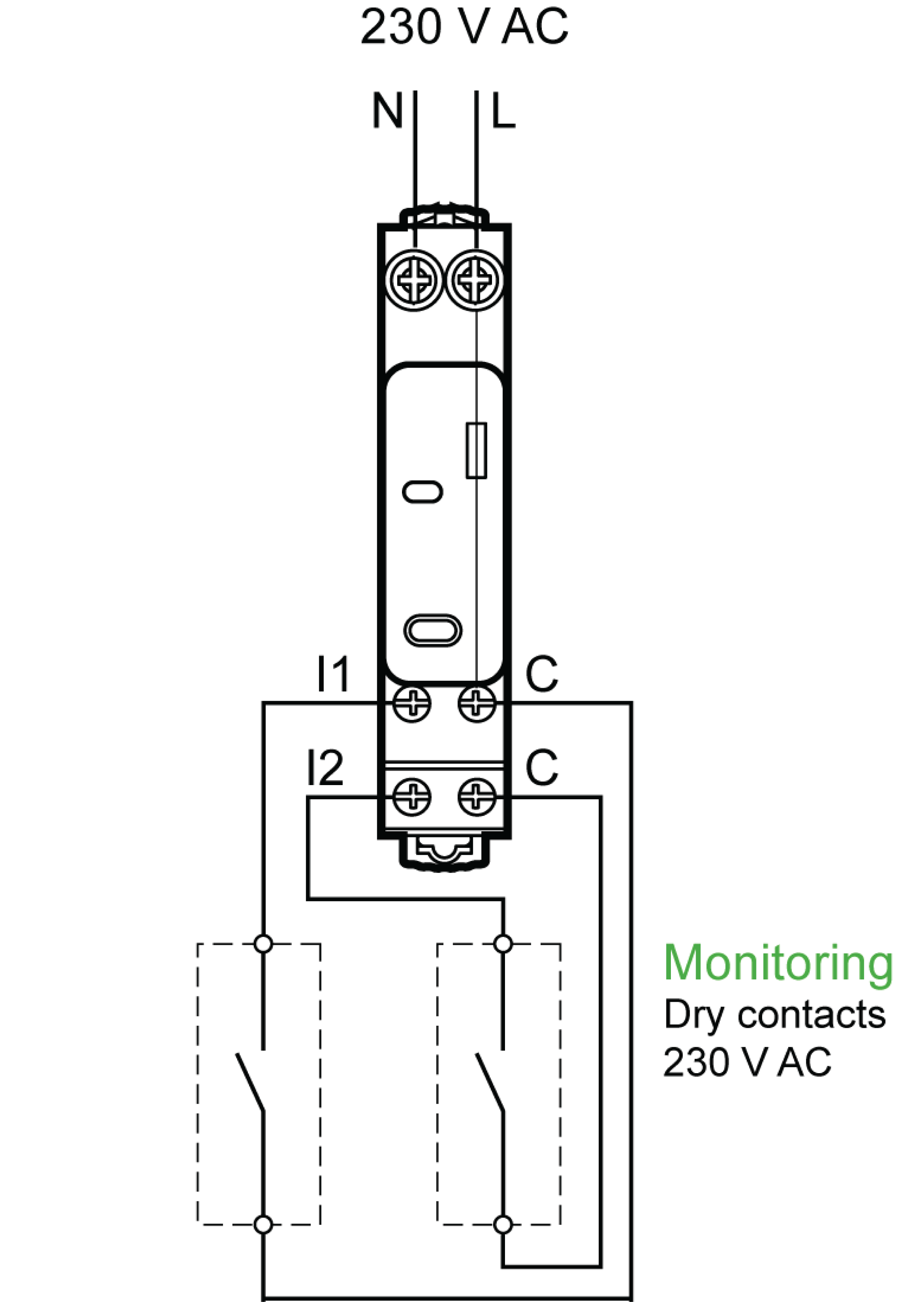

Il solo monitoraggio di stato è possibile con il modulo di controllo PowerTag 2DI 230 V (codice prodotto A9XMC2D3).

Con questa soluzione, è possibile conoscere con facilità lo stato di due contatti o raggiungere OF/SD a margherita.

Messa in servizio e annullamento messa in servizio sono effettuati tramite le pagine Web.

NOTA: in caso di perdita della comunicazione, il pulsante viene utilizzato per annullare la messa in servizio (>240 s).

Per mettere in servizio o annullare la messa in servizio del modulo di controllo PowerTag 2DI 230 V, consultare Messa in servizio del dispositivo wireless con le pagine Web oppure EcoStruxure Power Commission - Guida in linea.

Per configurare il modulo di controllo PowerTag 2DI 230 V, vedere la procedura seguente o EcoStruxure Power Commission - Guida in linea.

Passaggio	Azione
1	Fare clic su Avvia ricerca per rilevare i dispositivi wireless connessi al gateway PowerTag Link. Risultato: vengono visualizzati i dispositivi wireless rilevati e viene assegnato l'indirizzo Modbus a ogni dispositivo.

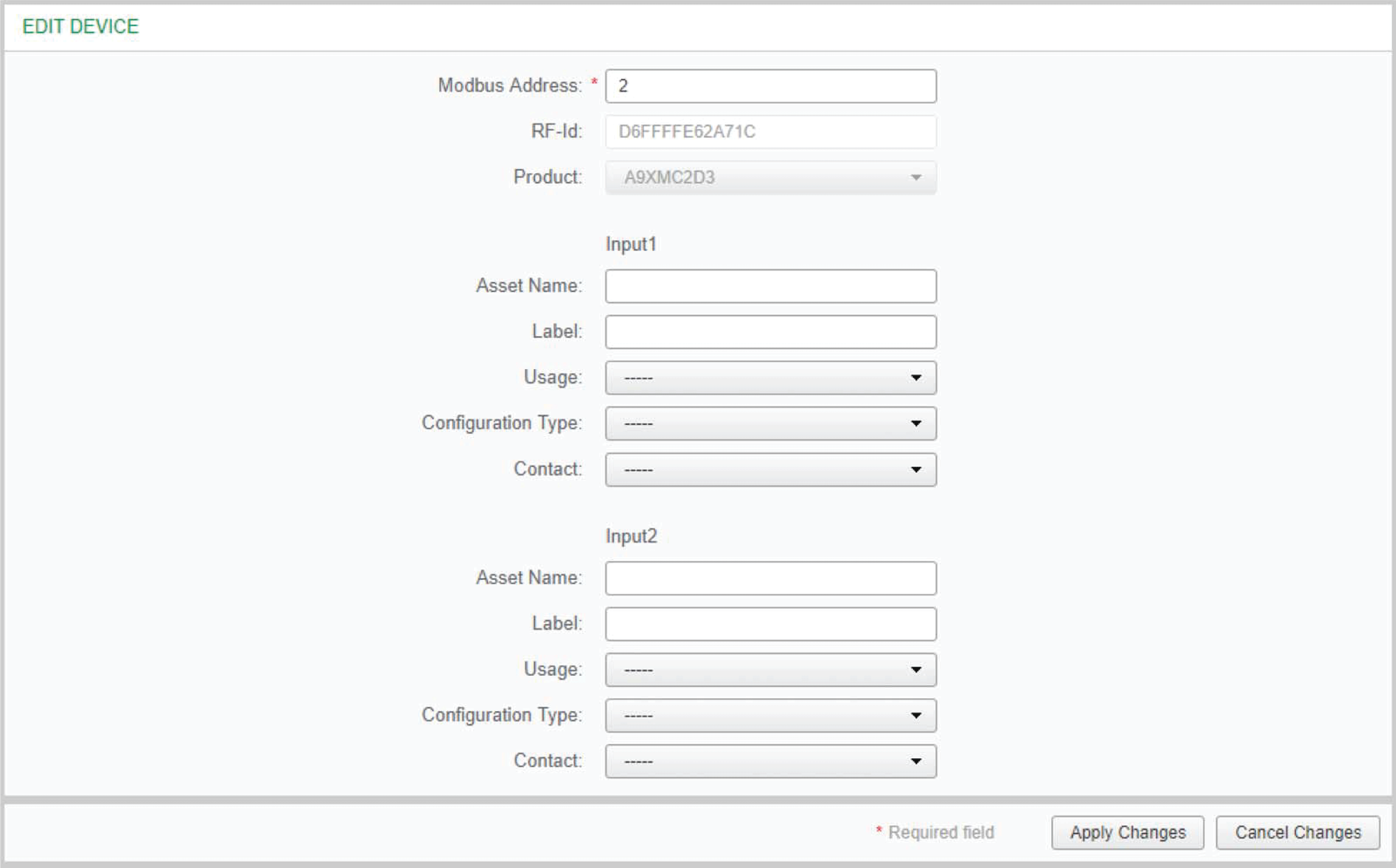

2	Selezionare uno dei dispositivi wireless e fare clic sull'icona della matita per modificare la configurazione del dispositivo wireless selezionato.
3	Immettere il Nome asset dell'Ingresso 1.
4	Immettere l'Etichetta dell'Ingresso 1.
5	Selezionare l'Utilizzo dall'elenco a discesa.
6	Selezionare il Tipo di configurazione dall'elenco a discesa.
7	Immettere il tipo di Contatto dall'elenco a discesa.
8	Ripetere queste azioni per l'Ingresso 2.
9	Fare clic su Applica modifiche per salvare le impostazioni. Fare clic su Annulla modifiche per annullare le modifiche.
