Gateway PowerTag Link

Funzione del gateway PowerTag Link come concentratore

I dispositivi di comunicazione wireless forniscono una soluzione di monitoraggio e misurazione compatta e ad alta densità con elevata quantità di dati precisi per sistemi di edifici (con possibilità di inviare i dati di energia, potenza, corrente, tensione, temperatura e fattore di potenza al gateway PowerTag Link).

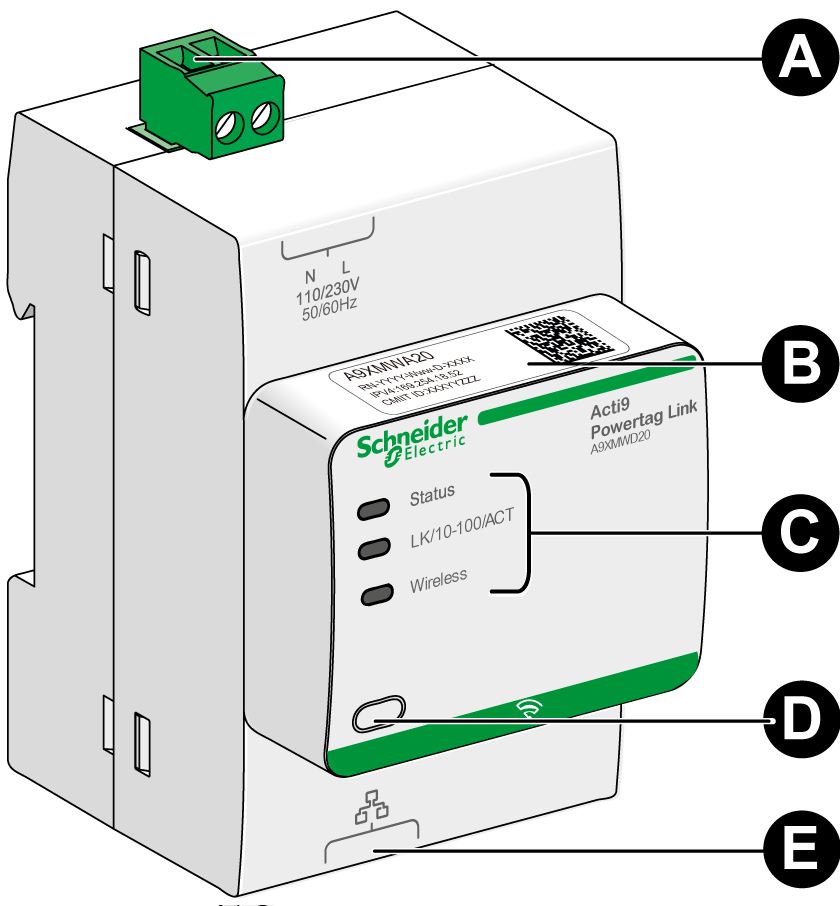

Descrizione

A

Connettore alimentazione 110-230 Vca

B

Indirizzo IPv4 predefinito

C

Indicatori di stato di comunicazione

LED di stato
LED LK/10-100/ACT
LED Wireless

D

Pulsante di reset

E

Connessione Ethernet RJ45

Per ulteriori informazioni sull'installazione, consultare PHA81113 Gateway PowerTag Link – Scheda di istruzioni.

LED di stato

Modalità operativa	LED di stato	Stato
Inizializzazione / Funzionamento		Luce verde: il gateway funziona normalmente.
Avvio		Luce verde e rossa alternata ogni secondo: avvio del gateway in corso.
Impostazioni di fabbrica		Luce arancione: il gateway è in modalità DHCP client, oppure il server DHCP non ha assegnato l'indirizzo IP
Reset (livello 1)		Verde lampeggiante: mentre si preme il pulsante di Reset tra 5 e 10 secondi, le impostazioni IP vengono riconfigurate in modalità DHCP.
Reset (livello 2)		Lampeggio in rosso (veloce, 2 lampeggiamenti/sec): mentre si preme il pulsante di Reset per più di 10 secondi, il LED smette di lampeggiare dopo il rilascio del pulsante di Reset. Non spegnere il gateway finché il LED non smette di lampeggiare in rosso per almeno 30 secondi, in quanto è ancora in corso il livello di reset 2.
Indirizzo IP doppio		Lampeggio in rosso (1 lampeggio al secondo): il gateway ha rilevato un indirizzo IP doppio. Controllare e cambiare l'indirizzo IP del gateway.
Degradato		Lampeggio in arancione: l'alimentazione del gateway è degradata.
Guasto		Luce rossa: il gateway non funziona.

LED LK/10-100/ACT

LED LK/10-100/ACT	Stato
	Lampeggio in arancione: attività Ethernet a 10 Mbps
	Verde lampeggiante: attività Ethernet a 100 Mbps

LED Wireless

Modalità operativa	LED Wireless	Stato
Inizializzazione		Luce arancione: Non configurata
Avvio		Lampeggio in arancione: ricerca di un dispositivo wireless
Funzionamento		Verde lampeggiante ogni cinque secondi: rete completata (funzionamento normale)
Degradato		Verde lampeggiante (1 lampeggio per 5 secondi): downgrade in modalità di avvio
Disabilitato		Luce spenta: wireless disattivato
