Configurazione della rete wireless con le pagine Web
Panoramica
La configurazione della rete wireless predefinita può essere modificata per applicazioni speciali quali data center e applicazioni di misurazione ad alta densità. Nelle applicazioni per edifici standard, utilizzare le impostazioni predefinite.
Per applicazioni ad alta densità, migliaia
di dispositivi di comunicazione wireless sono posizionati nello stesso
ambiente. Perciò, è necessario tenere presente il piano
di radiofrequenza e l'ampiezza di banda. Per un'installazione
con più gateway, si consiglia di assegnare un canale dedicato
e differente a ciascun gateway. Per aumentare la qualità radio,
è possibile regolare il periodo di comunicazione da 5 a
60 secondi per i sensori PowerTag Energy e i moduli di controllo PowerTag.
Per le installazioni con più di 400 dispositivi wireless, vedere DOCA0194EN PowerTag System – Guida per la messa in servizio e progettazione per uno studio dettagliato del piano di radiofrequenza.
-
Il periodo di comunicazione viene utilizzato per inviare dati standard da qualsiasi dispositivo wireless. Eventi come allarme di perdita di tensione, ordine di uscita controllo sistema PowerTag o informazioni su ingresso di controllo sistema PowerTag sono inviati immediatamente senza influire sul periodo di comunicazione definito.
-
Il canale radio viene scelto nelle impostazioni wireless del gateway PowerTag Link e viene applicato a tutti i dispositivi di comunicazione wireless messi in servizio con il gateway PowerTag Link.
-
Occorre installare e mettere in servizio una serie di gateway PowerTag Link per concentrare tutti i dispositivi di comunicazione wireless necessari.
Entrambi i gateway PowerTag Link (A9XMWD20) e gateway PowerTag Link HD (A9XMWD100) devono utilizzare il proprio canale wireless, differente dai canali wireless utilizzati dagli altri gateway, se applicabile. Per le installazioni con più gateway, vedere DOCA0194EN PowerTag System - Guida per la messa in servizio e progettazione o rivolgersi all'assistenza clienti Schneider Electric.
Periodo di comunicazione minimo consigliato
Il periodo di comunicazione tra il gateway e i dispositivi wireless viene adattato in base al numero di dispositivi wireless e ai rispettivi tipi come indicato di seguito:
-
Moltiplicare il numero di dispositivi wireless per il loro peso per ogni tipo.
-
Sommare e dividere il totale per 1000.
La formula per definire il periodo di comunicazione minimo consigliato da impostare sul gateway per dispositivi wireless (in secondi):
I diversi tipi di dispositivi wireless e relativo peso:
Il periodo di comunicazione del gateway PowerTag Link viene impostato al valore superiore successivo suggerito nelle pagine Web del gateway o nel software EcoStruxure Power Commission.
Configurazione della rete wireless con le pagine Web
La pagina Web consente di configurare i parametri wireless (solo con le credenziali di amministratore).
|
Passo |
Azione |
|---|---|
|
1 |
Aprire la pagina Web di PowerTag Link nel browser Web. |
|
2 |
Accedere con nome utente e password. |
|
3 |
Fare clic su . |

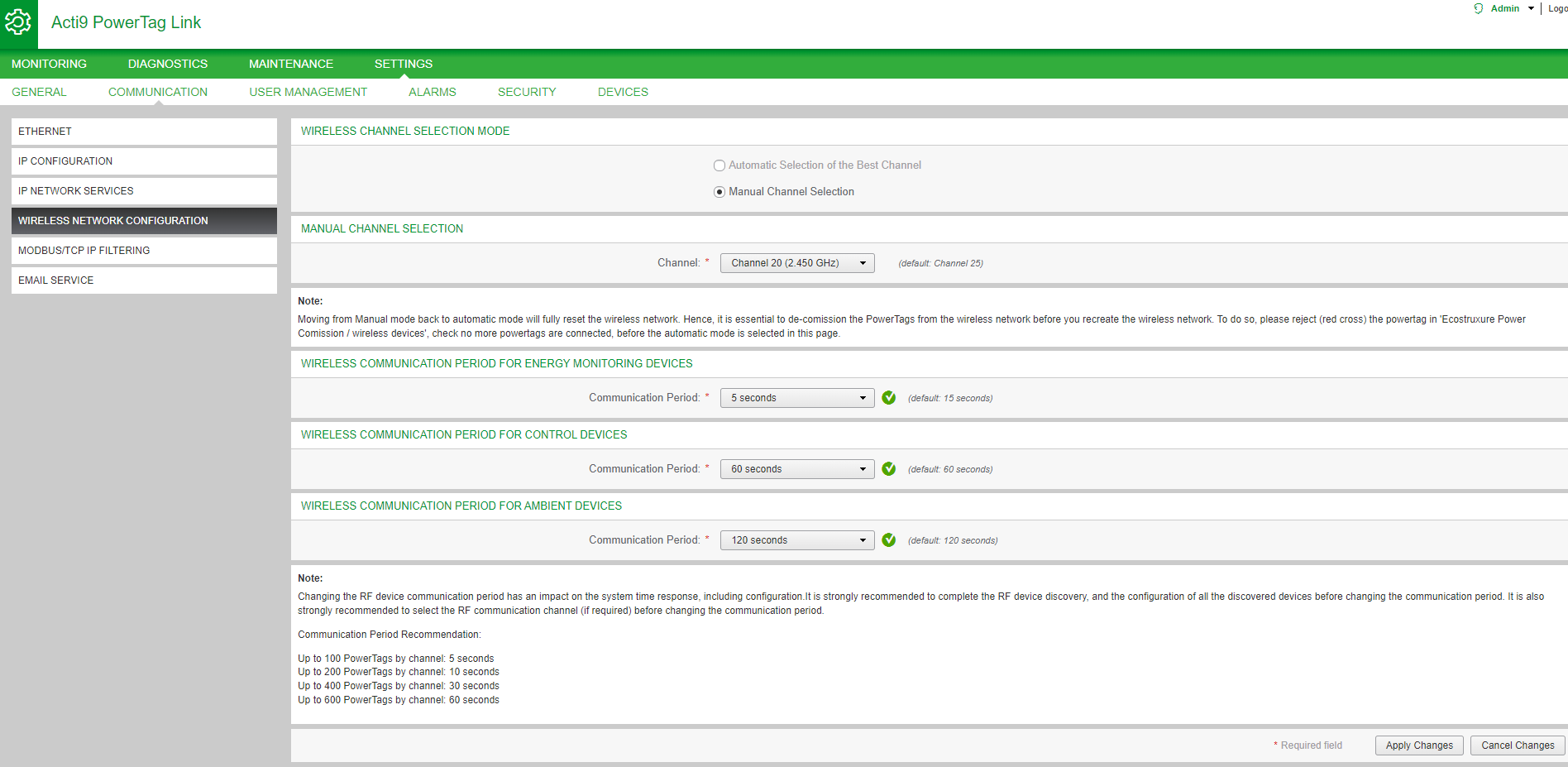

Questa pagina consente di:
-
Selezionare il canale wireless automaticamente o manualmente. Fare clic su per selezionare automaticamente il canale.
Per configurare i parametri wireless in modo manuale procedere come segue:
|
Passo |
Azione |
|---|---|
|
1 |
Selezionare il canale richiesto dall'elenco . Il canale predefinito è il . |
|
2 |
Fare clic su per salvare le impostazioni. Fare clic su per annullare le impostazioni, se applicabile. |
-
Definire il periodo di comunicazione per ogni tipo di dispositivo. Definisce la quantità di tempo per cui ciascun dispositivo wireless invia i dati al gateway PowerTag Link.
Seguire la procedura per definire il periodo di comunicazione:
|
Passo |
Azione |
|---|---|
|
1 |
Selezionare il periodo di comunicazione richiesto dall'elenco Periodo di comunicazione. Periodo predefinito: 5 secondi |
|
2 |
Fare clic su per salvare le impostazioni. Fare clic su per annullare le modifiche. |
|
3 |
Definire il periodo di comunicazione che stabilisce la quantità di tempo per cui ciascun dispositivo wireless invia i dati al gateway PowerTag Link |
