DOCA0187FR-02

Module SDx

Introduction

Un module SDx peut être utilisé avec les disjoncteurs ComPacT NSX équipés de déclencheurs MicroLogic.

Le module SDx reçoit des données du déclencheur via une liaison optique :

  • Pour les déclencheurs MicroLogic 2, une sortie (non configurable) pour la surveillance à distance de l'alarme de déclenchement thermique

  • Pour les déclencheurs MicroLogic 4, deux sorties (non configurables) pour la surveillance à distance des éléments suivants :

    • Alarme de déclenchement thermique

    • Alarme de déclenchement sur fuite à la terre

  • Pour les déclencheurs MicroLogic 5, 6 et 7, deux sorties (configurables) pour la surveillance à distance des alarmes

NOTE: Le module SDx ne peut pas être installé dans un disjoncteur ComPacT NSX400K.

Description

A Bornier de sortie

B Module SDx

Installation

Les emplacements utilisés pour installer le module SDx dépendent du type de disjoncteur.

ComPacT NSX100-250

ComPacT NSX400-630

Le module SDx ne peut pas être installé en même temps qu'une bobine MN/MX et un contact OF.

Pour plus d'informations sur l'installation, consultez l'instruction de service suivante sur le site Web de Schneider Electric : GHD16241AA, ComPacT NSX100-630 - SDx module de sorties

Connexion

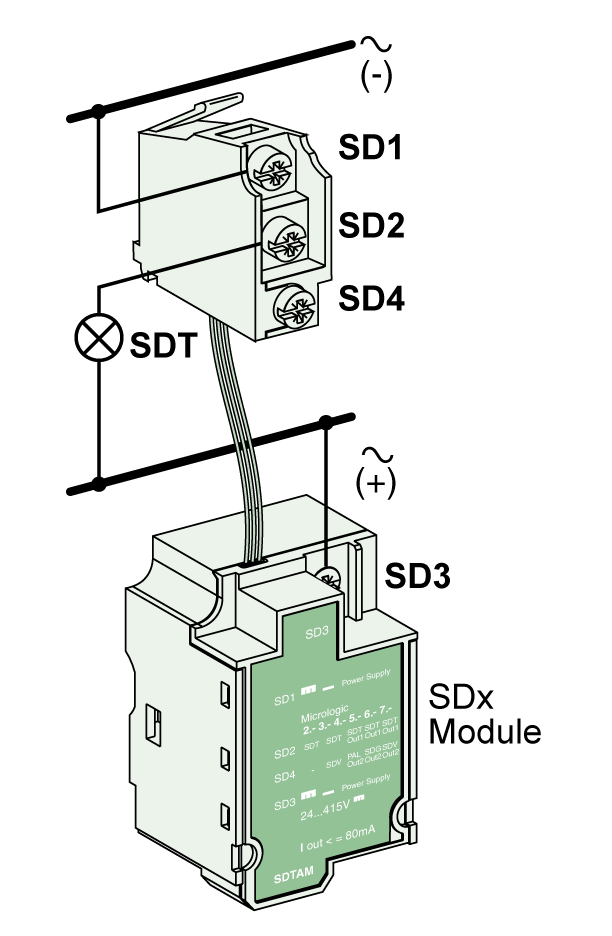

Connectez le module SDx et les sorties en respectant strictement le schéma de câblage.

MicroLogic 2

MicroLogic 4

MicroLogic 5

MicroLogic 6

MicroLogic 7

Les sorties du module SDx présentent les caractéristiques suivantes :

  • Tension : 24 à 415 VCA/VCC

  • Courant :

    • Sorties actives : 80 mA maximum

    • Sorties inactives : 0,25 mA

Réglage usine de l'affectation des sorties

Les fonctions offertes par les sorties du module SDx dépendent du type de déclencheur installé avec le module

MicroLogic

Sortie 1 (SD2/OUT1)

Sortie 2 (SD4/OUT2)

2

Alarme de signalement de défaut thermique (SDT)

Non disponible

4

Alarme de signalement de défaut thermique (SDT)

Alarme de signalement de défaut de fuite à la terre (SDV)

5

Alarme de signalement de défaut thermique (SDT)

Pré-alarme long retard (PAL Ir).

Alarme activée dès que le courant dans la charge atteint 90 % de Ir.

6

Alarme de signalement de défaut thermique (SDT)

Alarme de signalement de défaut à la terre (SDG)

7

Alarme de signalement de défaut thermique (SDT)

Alarme de signalement de défaut de fuite à la terre (SDV)

NOTE: Les sorties SDT, SDG et SDV retournent automatiquement à leur état initial à la fermeture du disjoncteur.

Reconfiguration des sorties du module SDx

Utilisez le logiciel EcoStruxure Power Commission pour reconfigurer l'affectation des sorties SDx 1 (SD2/OUT1) et 2 (SD4/OUT2) lorsqu'elles sont utilisées avec les déclencheurs MicroLogic 5, 6 et 7.

Pour plus d’informations sur la liste des alarmes et des options de configuration disponibles avec le logiciel EcoStruxure Power Commission, voir DOCA0188•• ComPacT NSX MicroLogic 5/6/7 - Déclencheurs électroniques - Guide utilisateur.

Le mode de fonctionnement des sorties peut être configuré :

  • Sans auto-maintien

  • Avec auto-maintien (le retour à l'état initial est réalisé via l'acquittement de la sortie en auto-maintien à l'aide du réseau de communication ou du clavier MicroLogic)

  • Temporisé sans auto-maintien (le retour à l'état initial s'effectue à la fin du délai de temporisation)

  • Forcé à l'état fermé (le retour à l'état initial est réalisé via l'acquittement de la sortie en auto-maintien à l'aide du réseau de communication ou du clavier MicroLogic)

  • Forcé à l'état ouvert (le retour à l'état initial est réalisé via l'acquittement de la sortie en auto-maintien à l'aide du réseau de communication ou du clavier MicroLogic)
