Passerelle PowerTag Link

Passerelle PowerTag Link fonctionnant comme un concentrateur

Les appareils de communication sans fil constituent une solution de comptage compacte et haute densité, avec des données précises et complètes pour les systèmes de gestion de bâtiment (capables d'envoyer l'énergie, la puissance, le courant, la tension, la température et le facteur de puissance à la passerelle PowerTag Link).

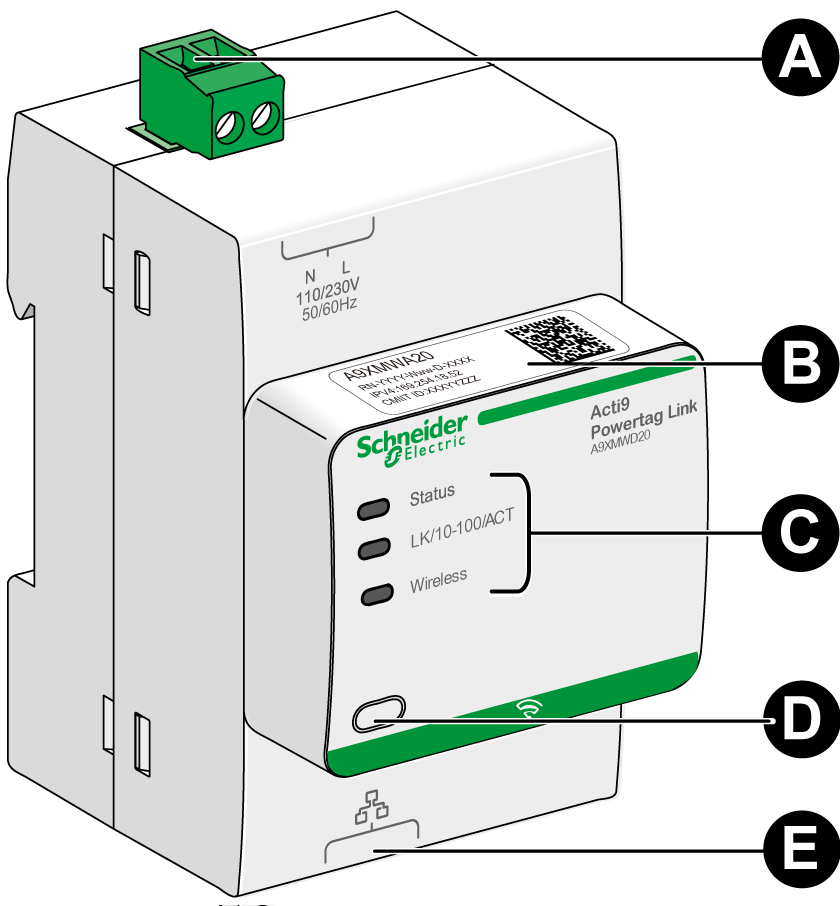

Description

A

Connecteur d'alimentation 110-230 V CA

B

Adresse IPv4 par défaut

C

Indicateurs d'état de communication

Voyant d'état
Voyant LK/10-100/ACT
Voyant WIRELESS

D

Bouton de réinitialisation

E

Connexion Ethernet RJ45

Pour plus d'informations sur l'installation, consultez le document PHA81113 Passerelle PowerTag Link – Instruction de service.

Voyant d'état

Mode de fonctionnement	Voyant d'état	Etat
Initialisation/Fonctionnement		Vert allumé : la passerelle fonctionne normalement.
Démarrage		Clignotements vert et rouge alternés chaque seconde : la passerelle démarre.
Réglages d'usine		Orange allumé : la passerelle est en mode DHCP ou le serveur DHCP n'a pas d'adresse IP.
Réinitialisation (niveau 1)		Vert clignotant : appuyez sur le bouton de réinitialisation entre 5 et 10 secondes pour reconfigurer les paramètres IP en mode DHCP.
Réinitialisation (niveau 2)		Rouge clignotant (rapide, 2 clignotements/s) : appuyez sur le bouton de réinitialisation plus de 10 secondes et relâchez-le pour que le voyant arrête de clignoter. Attendez au moins 30 secondes après l'arrêt du clignotement rouge du voyant pour mettre la passerelle hors tension, car le niveau 2 de la réinitialisation est en cours.
Adresse IP en double		Rouge clignotant (1 clignotement par seconde) : la passerelle a détecté une adresse IP en double. Vérifiez et modifiez l'adresse IP de la passerelle.
Dégradé		Orange clignotant : l'alimentation de la passerelle est dégradée.
Défaillance		Rouge allumé : la passerelle est hors service.

Voyant LK/10-100/ACT

Voyant LK/10-100/ACT	Etat
	Orange clignotant : activité Ethernet à 10 Mbits/s
	Vert clignotant : activité Ethernet à 100 Mbits/s

Voyant WIRELESS

Mode de fonctionnement	Voyant WIRELESS	Etat
Initialisation		Orange allumé : Non configuré
Démarrage		Orange clignotant : recherche d'appareil sans fil
Fonctionnement		Vert clignotant toutes les 5 secondes : mise en réseau terminée (fonctionnement normal)
Dégradé		Vert clignotant (1 clignotement toutes les 5 secondes) : retour à une version antérieure lors de l'initialisation
Désactivé		Voyant éteint : Fonction sans fil désactivée
