Supervisión de estados

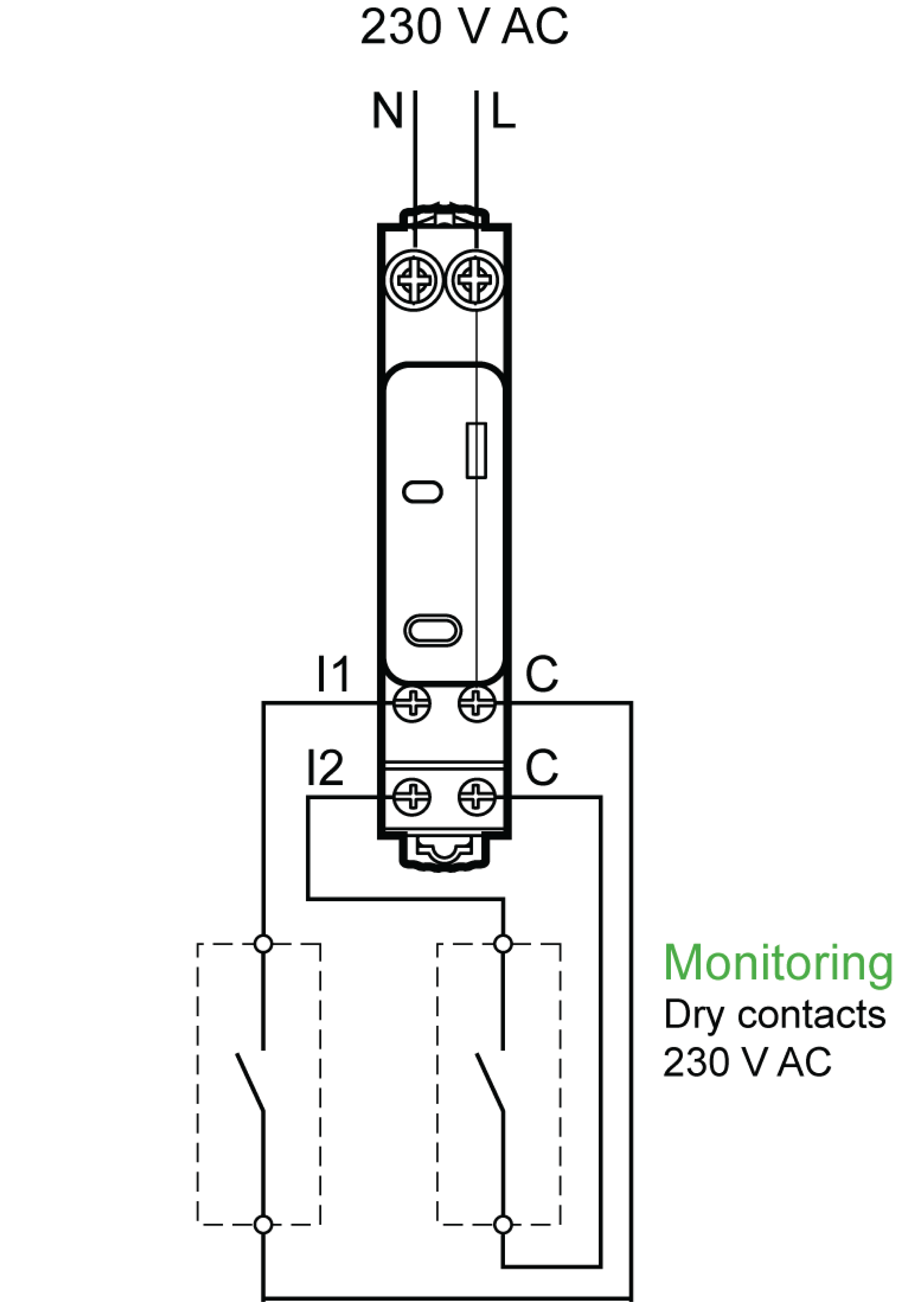

La supervisión solo de estado se realiza con el módulo de control PowerTag 2DI 230 V (referencia A9XMC2D3).

Esta solución permite conocer fácilmente el estado de dos contactos o realizar un encadenamiento tipo margarita OF/SD.

La puesta en marcha y la retirada de servicio se realizan a través de las páginas web.

NOTA: En caso de pérdida de comunicación, se utiliza el pulsador para la retirada de servicio (>240 s).

Para poner en marcha o retirar del servicio el módulo 2DI 230 V de control PowerTag, consulte Puesta en marcha de dispositivos inalámbricos con las páginas web o consulte Ayuda en línea de EcoStruxure Power Commission.

Para configurar el módulo 2DI 230 V de control PowerTag, consulte el siguiente procedimiento o Ayuda en línea de EcoStruxure Power Commission.

Paso	Acción
1	Haga clic en Iniciar la búsqueda para detectar los dispositivos inalámbricos conectados a la pasarela PowerTag Link. Resultado: Se muestran los dispositivos inalámbricos detectados y se asigna una dirección Modbus a cada dispositivo.

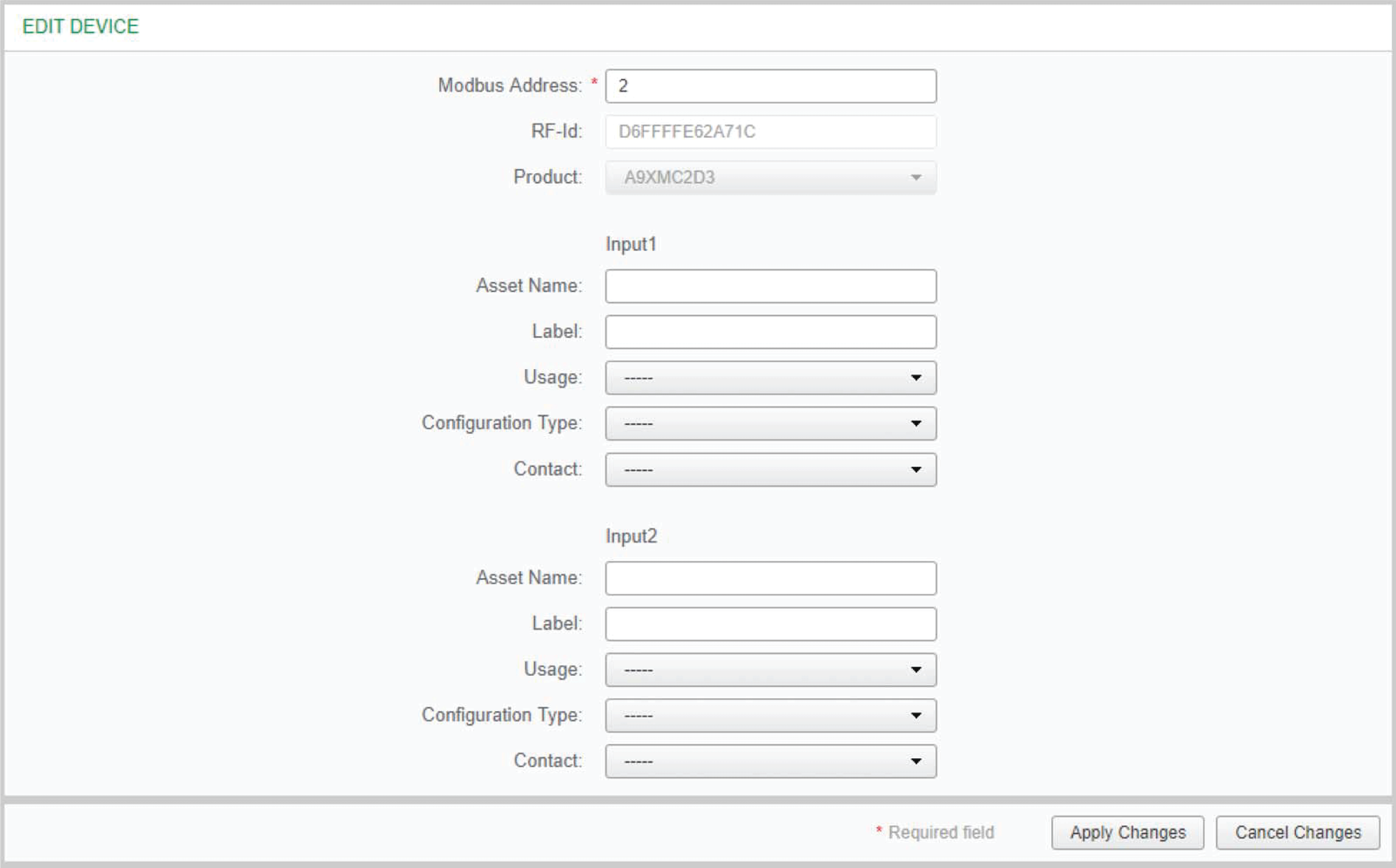

2	Seleccione el dispositivo inalámbrico que desee y haga clic en el icono del lápiz para modificar la configuración del dispositivo inalámbrico seleccionado.
3	Especifique el Nombre de la carga de la Entrada 1.
4	Especifique la Etiqueta de la Entrada 1.
5	Seleccione el Uso en la lista desplegable.
6	Seleccione el Tipo de configuración en la lista desplegable.
7	Seleccione el Contacto en la lista desplegable.
8	Repita estos pasos para la Entrada 2.
9	Haga clic en Aplicar cambios para guardar la configuración. Haga clic en Cancelar cambios para restaurar la configuración.
