Statusüberwachung

PowerTag-2DI-Steuerungsmodul 230 V

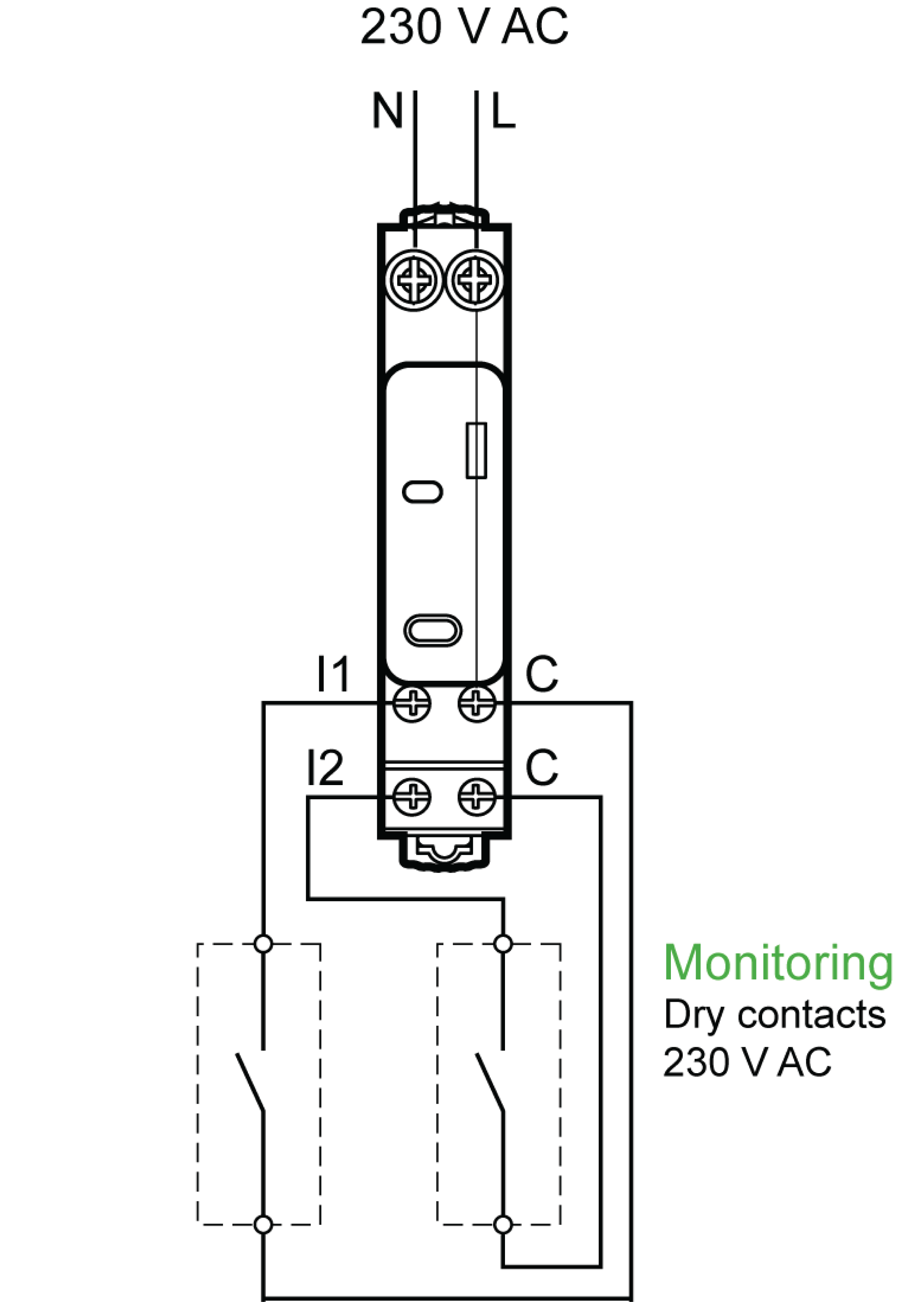

Die reine Statusüberwachung erfolgt mithilfe des PowerTag-2DI-Steuerungsmoduls (Referenz A9XMC2D3).

Mit dieser Lösung können Sie problemlos den Status von zwei Kontakten erfassen oder eine OF/SD-Daisy-Chain (Prioritätsverkettung) realisieren.

In- und Außerbetriebnahne werden über die Webseiten vorgenommen.

HINWEIS: Bei einem Kommunikationsverlust wird über den Drucktaster eine Außerbetriebnahme durchgeführt (> 240 s).

Informationen zur In- und Außerbetriebnahme des PowerTag-2DI-Steuerungsmoduls 230 V finden Sie unter oder in der EcoStruxure Power Commission - Online-Hilfe.

Halten Sie sich zur Konfiguration des PowerTag-2DI-Steuerungsmoduls 230 V an die nachstehend beschriebene Vorgehensweise oder die Anweisungen in der EcoStruxure Power Commission - Online-Hilfe.

Schritt	Aktion
1	Klicken Sie auf Abfrage starten, um die mit dem PowerTag Link-Gateway verbundenen Wireless-Geräte zu identifizieren. Ergebnis: Alle erkannten Wireless-Geräte werden angezeigt und jedem Gerät wird eine Modbus-Adresse zugewiesen.

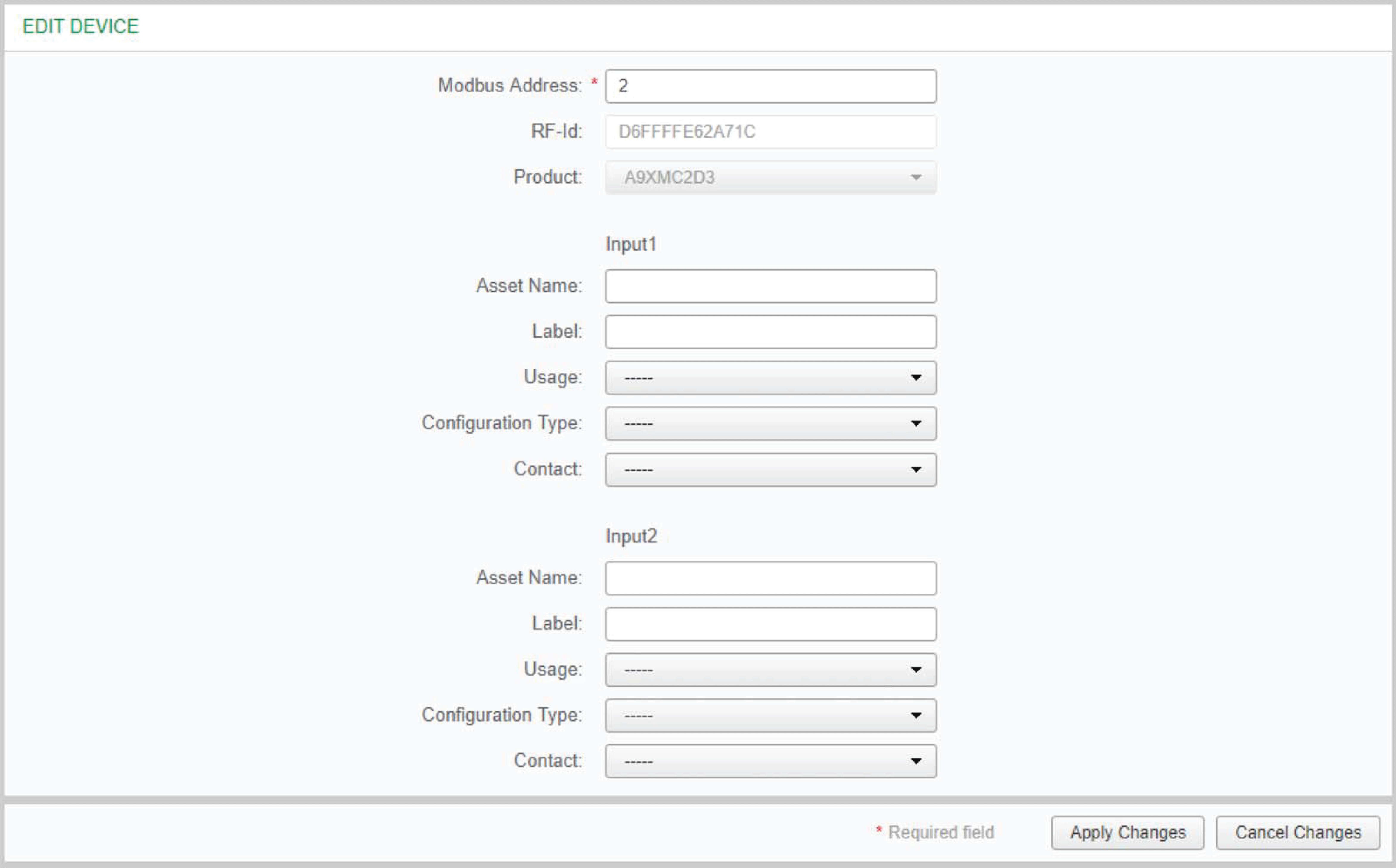

2	Wählen Sie ein beliebiges Wireless-Gerät aus und klicken Sie auf das Stiftsymbol, um die Konfiguration des ausgewählten Wireless-Geräts zu ändern.
3	Geben Sie den Anlagennamen von Eingang 1 ein.
4	Geben Sie die Bezeichnung von Eingang 1 ein.
5	Wählen Sie die Funktion in der Dropdown-Liste aus.
6	Wählen Sie den Konfigurationstyp in der Dropdown-Liste aus.
7	Geben Sie den Typ des Kontakts in der Dropdown-Liste aus.
8	Wiederholen Sie diese Schritte für Eingang 2.
9	Klicken Sie auf Änderungen übernehmen, um die Einstellungen zu speichern. Klicken Sie auf Änderungen verwerfen, um die Änderungen rückgängig zu machen.
