Surveillance d'état

Le module PowerTag Control 2DI 230 V (référence A9XMC2D3) permet d'effectuer une surveillance d'état.

Avec cette solution, vous pouvez facilement connaître l'état des deux contacts ou obtenir une topologie chaînée OF/SD.

La mise en service et la mise hors service s'effectuent à l'aide des pages Web.

NOTE: En cas de perte de communication, le bouton-poussoir s’utilise pour la mise hors service (> 240 s).

Pour mettre en service ou hors service le module PowerTag Control 2DI 230 V, consultez la section Mise en service d'appareils sans fil avec les pages Web ou l'Aide en ligne de EcoStruxure Power Commission.

Pour configurer le module PowerTag Control 2DI 230 V, consultez la procédure suivante ou l'Aide en ligne de EcoStruxure Power Commission.

Étape	Action
1	Cliquez sur Lancer la recherche pour détecter les appareils sans fil connectés à la passerelle.PowerTag Link Résultat : une fenêtre affiche les appareils sans fil détectés et alloue une adresse Modbus à chaque appareil.

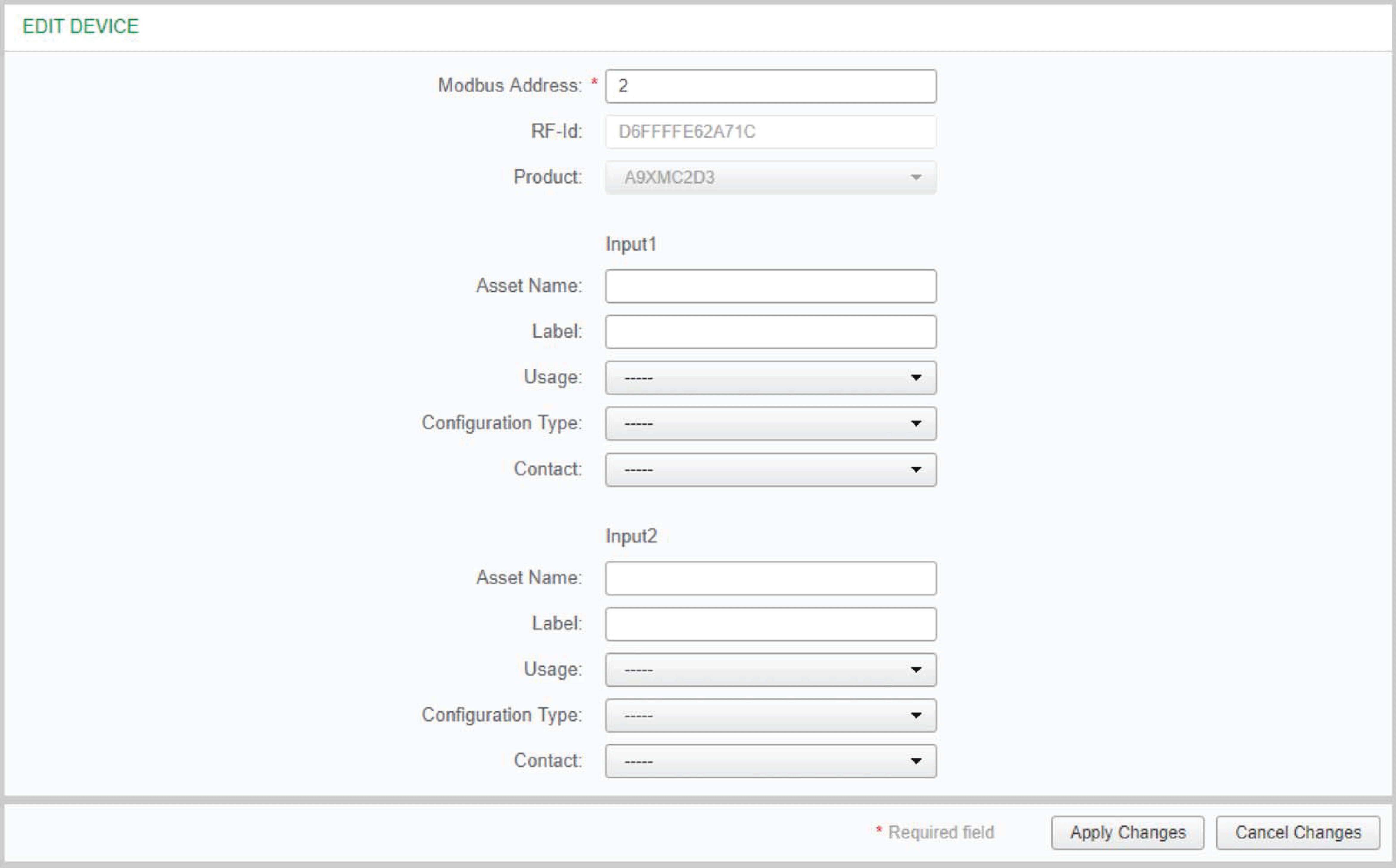

2	Sélectionnez un appareil sans fil et cliquez sur l'icône de crayon pour en modifier la configuration.
3	Entrez le Nom de l'actif de l'Entrée 1.
4	Entrez le Libellé de l'Entrée 1.
5	Sélectionnez une option dans la liste déroulante Utilisation.
6	Sélectionnez une option dans la liste déroulante Type de configuration.
7	Sélectionnez une option dans la liste déroulante Contact.
8	Répétez ces actions pour l'Entrée 2.
9	Cliquez sur Appliquer les modifications pour enregistrer les paramètres. Cliquez sur Annuler les modifications pour rétablir les paramètres.
