Konfiguration des Wireless-Netzwerks über die Webseiten

Überblick

Die Standardkonfiguration des Wireless-Netzwerks kann für spezielle Anwendungen wie z. B. Rechenzentren und Messanwendungen mit hoher Dichte angepasst werden. Für Anwendungen in Standardgebäuden können die Standardeinstellungen verwendet werden.

Bei Anwendungen mit hoher Dichte werden tausende Wireless-Kommunikationsgeräte in derselben Umgebung untergebracht. Deshalb müssen Funkfrequenzplan und Bandbreite berücksichtigt werden. Bei einer Installation mit mehreren Gateways sollte jedem Gateway ein separater dedizierter Kanal zugewiesen werden. Um die Funkqualität zu erhöhen, können Sie die Kommunikationsperiode für PowerTag-Energiesensoren und PowerTag-Steuerungsmodule auf einen Wert zwischen 5 und
60 Sekunden einstellen.

Für Anlagen mit mehr als 400 Wireless-Geräten siehe DOCA0194EN PowerTag-System - Handbuch zur Gestaltung und Inbetriebnahme für eine detaillierte Beschreibung des Funkfrequenzplans.

HINWEIS:

Die Kommunikationsperiode dient dem Senden der Standarddaten beliebiger Geräte. Ereignisse wie Alarme bei Spannungsverlust, die Befehle an die Steuerausgänge des PowerTag-Systems bzw. Informationen über die Steuereingängen des PowerTag-Systems werden sofort gesendet und unterliegen nicht der definierten Kommunikationsperiode.
Der Funkkanal wird in den Wireless-Einstellungen des PowerTag Link-Gateways ausgewählt und auf alle Wireless-Kommunikationsgeräte angewendet, die mit dem PowerTag Link-Gateway in Betrieb genommen werden.
Es muss eine Gruppe von PowerTag Link-Gateways installiert und in Betrieb genommen werden, um alle benötigten Wireless-Kommunikationsgeräte zu gruppieren.

Sowohl PowerTag Link-Gateway (A9XMWD20) als auch PowerTag Link HD-Gateway (A9XMWD100) müssen über einen eigenen Wireless-Kanal verfügen, der sich von den Wireless-Kanälen unterscheidet, die ggf. von den anderen Gateways verwendet werden. Für Installationen mit mehreren Gateways siehe DOCA0194EN PowerTag-System - Handbuch zur Gestaltung und Inbetriebnahme oder wenden Sie sich an den Kundendienst von Schneider Electric.

Empfohlene Mindest-Kommunikationsperiode

Die Kommunikationsperiode zwischen Gateway und Wireless-Geräten wird je nach Anzahl und Typ der Wireless-Geräte wie folgt angepasst:

Multiplizieren Sie die Anzahl der Wireless-Geräte mit dem Gewicht für jeden Typ.
Teilen Sie die Summe durch 1000.

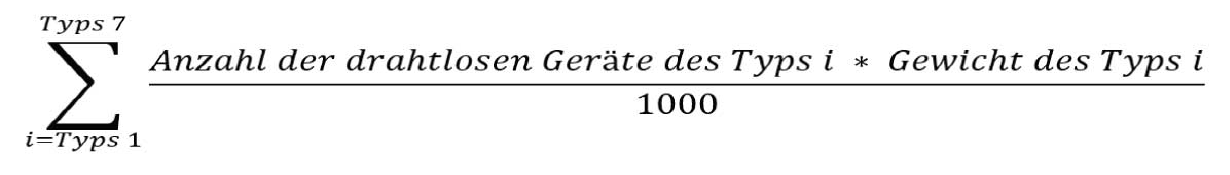

Zur Ermittlung der geeigneten, im Gateway für Wireless-Geräte einzustellenden Mindest-Kommunikationsperiode (in Sekunden) wird folgende Formel verwendet:

Die verschiedenen Typen von Wireless-Geräten und deren Gewicht:

Typ des Wireless-Geräts	Bestellnummer	Gewicht des Wireless-Geräts
PowerTag Energy ●63	A9MEM1520	100
	A9MEM1521
	A9MEM1522
	A9MEM1540
	A9MEM1541
	A9MEM1542
	A9MEM1543
	A9MEM1560
	A9MEM1561
	A9MEM1562
	A9MEM1563
	A9MEM1564
	A9MEM1570
	A9MEM1571
	A9MEM1572
	A9MEM1573
	A9MEM1574
PowerTag Energy M250/M630	LV434020	140
	LV434021
	LV434022
	LV434023
PowerTag Energy F160/Rope	A9MEM1580	160
	A9MEM1590
	A9MEM1591
	A9MEM1592
	A9MEM1593
PowerTag-Steuerungsmodul (IO/2DI) (vertrieben vor 2021)	A9XMC1C3	1680
PowerTag-Steuerungsmodul (IO/2DI) (vertrieben vor 2021)	A9XMC2D3	1680
PowerTag-Steuerungsmodul (IO/2DI) (vertrieben nach 2021)	A9XMC1C3	160
PowerTag-Steuerungsmodul (IO/2DI) (vertrieben nach 2021)	A9XMC2D3	160
HeatTag-Sensor	SMT10020	40
PowerTag Link-Display	A9XMWRD	1680

Die Kommunikationsperiode des PowerTag Link-Gateways wird auf den nächsthöheren Wert eingestellt, der auf den Gateway-Webseiten oder in der Software EcoStruxure Power Commission empfohlen wird.

Konfiguration des Wireless-Netzwerks über die Webseiten

Die Webseite Konfiguration des Wireless-Netzwerks wird verwendet, um die Wireless-Parameter zu konfigurieren (nur mit Administrator-Anmeldedaten).

Schritt	Aktion
1	Starten Sie die Webseite des PowerTag Link im Webbrowser.
2	Melden Sie sich mit Ihrem Benutzernamen und Passwort an.

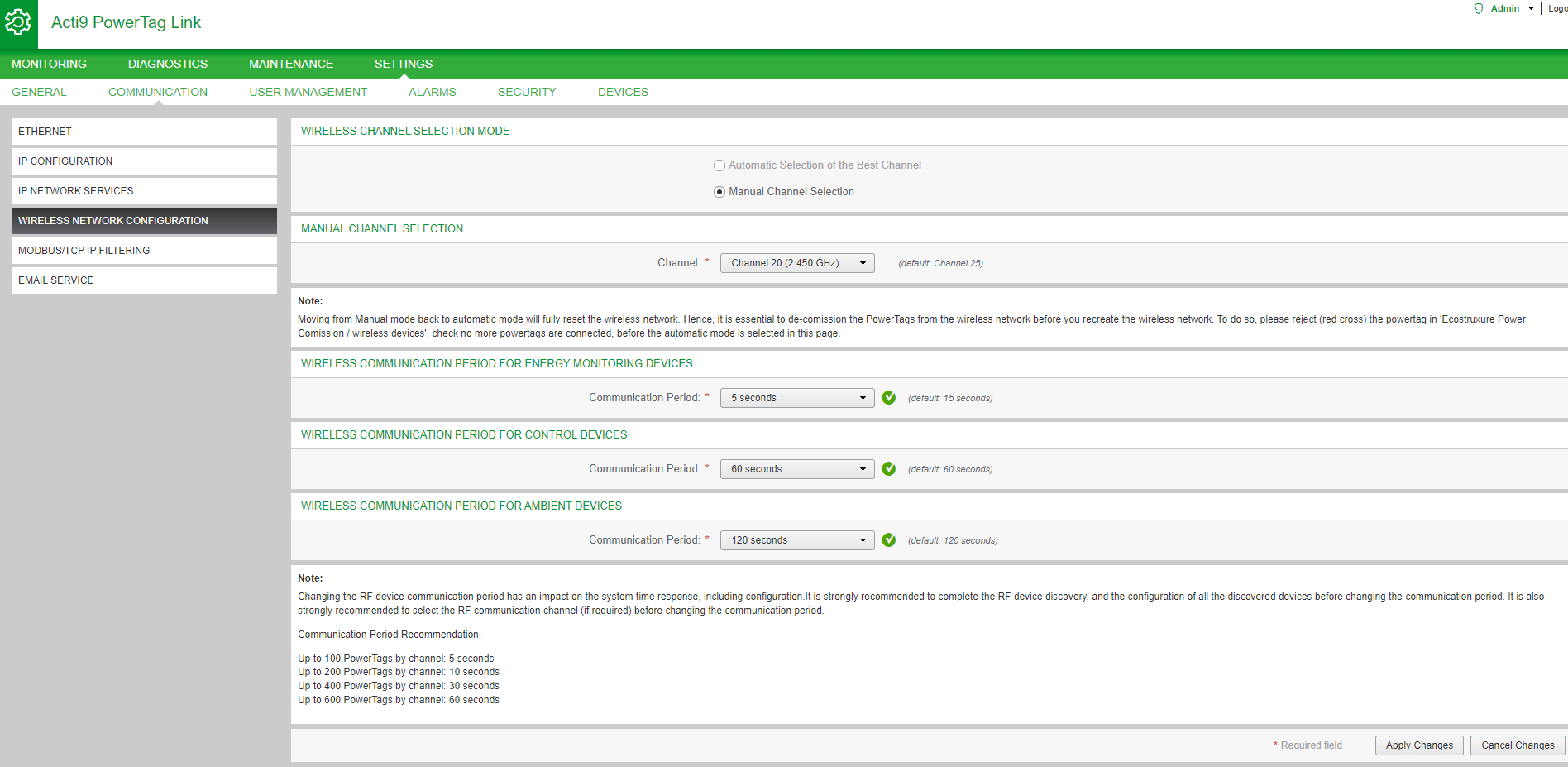

3	Klicken Sie auf Einstellungen > Kommunikation > Konfiguration des Wireless-Netzwerks.

Auf dieser Seite können Sie Folgendes durchführen:

Auswählen des Wireless-Kanals, entweder automatisch oder manuell. Klicken Sie auf Autom. Auswahl des besten Kanals, um den Kanal automatisch auszuwählen.

Gehen Sie folgendermaßen vor, um die Wireless-Parameter im manuellen Modus zu konfigurieren:

Schritt	Aktion
1	Wählen Sie den gewünschten Kanal in der Liste Kanal aus. Der Standardkanal ist Kanal 25.
2	Klicken Sie auf Änderungen übernehmen, um die Einstellungen zu speichern. Klicken Sie auf Änderungen verwerfen, um die Änderungen ggf. rückgängig zu machen.

Definieren Sie die Kommunikationsperiode für jeden Gerätetyp. Sie legt die Zeitspanne fest, während der jedes Wireless-Gerät seine Daten an das PowerTag Link-Gateway sendet.

Gehen Sie vor wie folgt, um die Kommunikationsperiode festzulegen:

Schritt	Aktion
1	Wählen Sie in der Liste Kommunikationsdauer die gewünschte Kommunikationsperiode aus. Standardzeitraum: 5 Sekunden
2	Klicken Sie auf Änderungen übernehmen, um die Einstellungen zu speichern. Klicken Sie auf Änderungen verwerfen, um die Einstellungen rückgängig zu machen.
3	Definieren Sie die Kommunikationsperiode, die die Zeitspanne festlegt, während der jedes Wireless-Gerät seine Daten an das PowerTag Link-Gateway sendet.

Schritt

Aktion

Wählen Sie in der Liste Kommunikationsdauer die gewünschte Kommunikationsperiode aus.

Standardzeitraum: 5 Sekunden

Klicken Sie auf Änderungen übernehmen, um die Einstellungen zu speichern. Klicken Sie auf Änderungen verwerfen, um die Einstellungen rückgängig zu machen.

Definieren Sie die Kommunikationsperiode, die die Zeitspanne festlegt, während der jedes Wireless-Gerät seine Daten an das PowerTag Link-Gateway sendet.
