Configuración de la red inalámbrica con las páginas web
Descripción general
La configuración predeterminada de red inalámbrica puede modificarse para aplicaciones especiales como, por ejemplo, centros de datos o aplicaciones de contadores de alta densidad. En las aplicaciones estándar en edificios, use la configuración predeterminada.
En el caso de las aplicaciones de alta densidad, un mismo entorno
puede contar con miles de dispositivos de comunicación inalámbrica.
Por lo tanto, es necesario tener en cuenta el plan de frecuencias
de radio y el ancho de banda. En el caso de una instalación con
diversas pasarelas, se recomienda asignar un canal distinto y exclusivo
a cada pasarela. Para aumentar la calidad de la comunicación
por radio, puede ajustar el período de comunicación entre
5 y
60 segundos para los sensores de energía PowerTag y los módulos de control PowerTag.
Para cualquier instalación con más de 400 dispositivos inalámbricos, consulte DOCA0194ES PowerTag Sistema – Guía de diseño y puesta en marcha para ver un estudio detallado del plan de radiofrecuencia.
-
El período de comunicación se utiliza para enviar datos normales desde cualquier dispositivo inalámbrico. Eventos como la alarma de caída de tensión, el orden de las salidas de control del sistema PowerTag o la información sobre las entradas de control del sistema PowerTag se envían de inmediato, por lo que no se ven afectados por el período de comunicación.
-
El canal de radio se elige en la configuración inalámbrica de la pasarela PowerTag Link y se aplica a todos los dispositivos de comunicación inalámbrica que se ponen en marcha con la pasarela PowerTag Link.
-
Es necesario instalar y poner en marcha un conjunto de pasarelas PowerTag Link para concentrar todos los dispositivos de comunicación inalámbrica necesarios.
Tanto la pasarela PowerTag Link (A9XMWD20) como la pasarela PowerTag Link HD (A9XMWD100) deben utilizar su propio canal inalámbrico, que es diferente de los canales inalámbricos utilizados por las demás pasarelas, si procede. Para la instalación con varias pasarelas, consulte DOCA0194EN Sistema PowerTag - Guía de diseño y puesta en marcha o póngase en contacto con el servicio de atención al cliente de Schneider Electric.
Período de comunicación mínimo recomendado
El período de comunicación entre la pasarela y los dispositivos inalámbricos se adapta en función del número de dispositivos inalámbricos y sus tipos como se indica a continuación:
-
Multiplique el número de dispositivos inalámbricos por su peso para cada tipo.
-
Haga la suma y divida este total entre 1000.
La fórmula para definir el período de comunicación mínimo que se recomienda establecer en la pasarela para dispositivos inalámbricos (en segundos):
Los diferentes tipos de dispositivos inalámbricos y su peso:
El período de comunicación de la pasarela PowerTag Link se establece en el siguiente valor más alto sugerido en las páginas web de la pasarela o en el software EcoStruxure Power Commission.
Configuración de la red inalámbrica con las páginas web

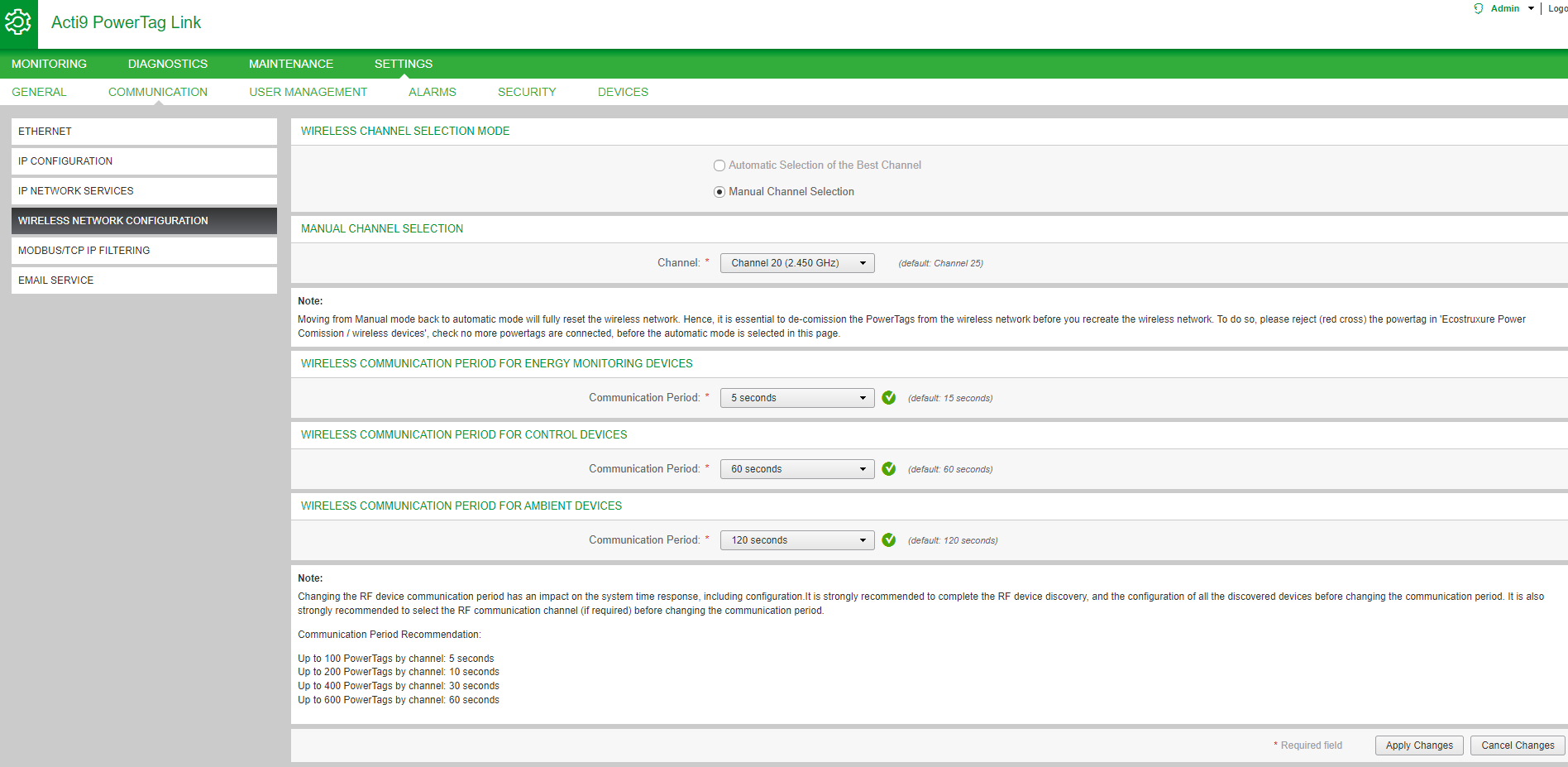

La página web se utiliza para configurar parámetros inalámbricos (solo con credenciales de administrador).
|
Paso |
Acción |
|---|---|
|
1 |
Abra la página web del PowerTag Link en el navegador web. |
|
2 |
Inicie sesión con su nombre de usuario y contraseña. |
|
3 |
Haga clic en . |
Esta página permite realizar las siguientes tareas:
-
Seleccionar el canal inalámbrico ya sea de forma automática o manual. Haga clic en para seleccionar el canal automáticamente.
Siga el procedimiento siguiente para configurar los parámetros inalámbricos en modo manual:
|
Paso |
Acción |
|---|---|
|
1 |
Seleccione el canal deseado en la lista . El canal predeterminado es el . |
|
2 |
Haga clic en para guardar la configuración. Haga clic en para restaurar los ajustes, según corresponda. |
-
Defina el período de comunicación para cada tipo de dispositivo. Define el tiempo que cada dispositivo inalámbrico dedica a enviar datos a la pasarela PowerTag Link.
Siga el procedimiento que se indica a continuación para definir el período de comunicación:
|
Paso |
Acción |
|---|---|
|
1 |
Seleccione el periodo de comunicación requerido en la lista Periodo de comunicación. Periodo predeterminado: 5 segundos |
|
2 |
Haga clic en para guardar la configuración. Haga clic en para restaurar la configuración. |
|
3 |
Defina el período de comunicación que define el tiempo que cada dispositivo inalámbrico dedicará a enviar datos a la pasarela PowerTag Link. |
