Kommunikationsdiagnose

Ethernet

Schritt	Aktion
1	Starten Sie die Webseiten von PowerTag Link im Webbrowser.
2	Melden Sie sich mit Ihrem Benutzernamen und Passwort an.
3	Klicken Sie auf Diagnose > Kommunikation > Ethernet.

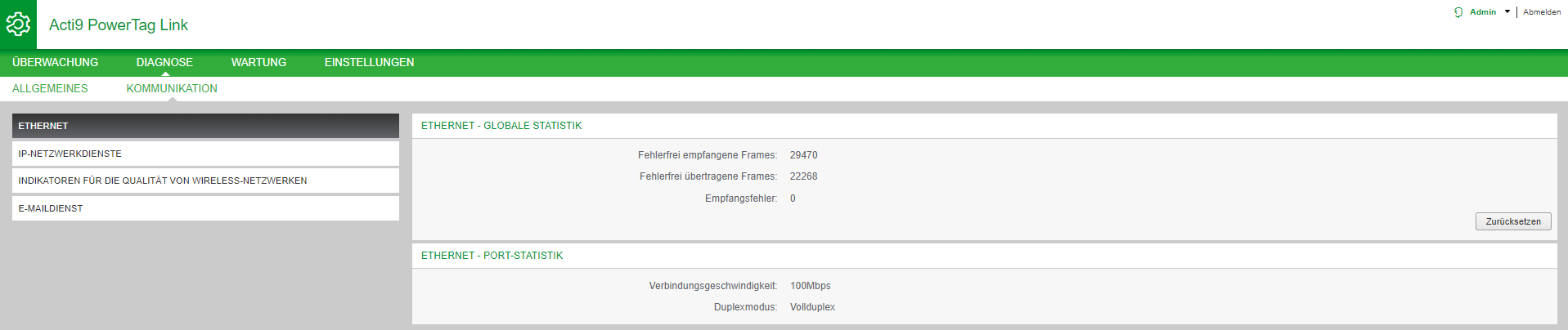

Auf der Ethernet-Seite werden die globalen und portspezifischen Statistiken zum Ethernet-Netzwerk angezeigt.

	Funktionsname	Beschreibung
Ethernet - Globale Statistik	Fehlerfrei empfangene Frames	Zeigt die Anzahl der Frames an, die von allen Ethernet-Ports empfangen wurden.
	Fehlerfrei übertragene Frames	Zeigt die Anzahl der Frames an, die von allen Ethernet-Ports übertragen wurden.
	Empfangsfehler	Zeigt die Anzahl der Fehler beim Empfang der Frames an.
Ethernet - Statistik Port	Verbindungsgeschwindigkeit	Zeigt die Verbindungsgeschwindigkeit am Ethernet-Port an.
Ethernet - Statistik Port	Duplex Mode	Zeigt den Kommunikationsmodus des Ethernet-Ports an. Dies kann Halbduplex oder Vollduplex sein.

Klicken Sie auf Zurücksetzen, um die Ethernet-Frame-Zähler zu löschen.

IP-Netzwerkdienste

Schritt	Aktion
1	Starten Sie die Webseiten von PowerTag Link im Webbrowser.
2	Melden Sie sich mit Ihrem Benutzernamen und Passwort an.

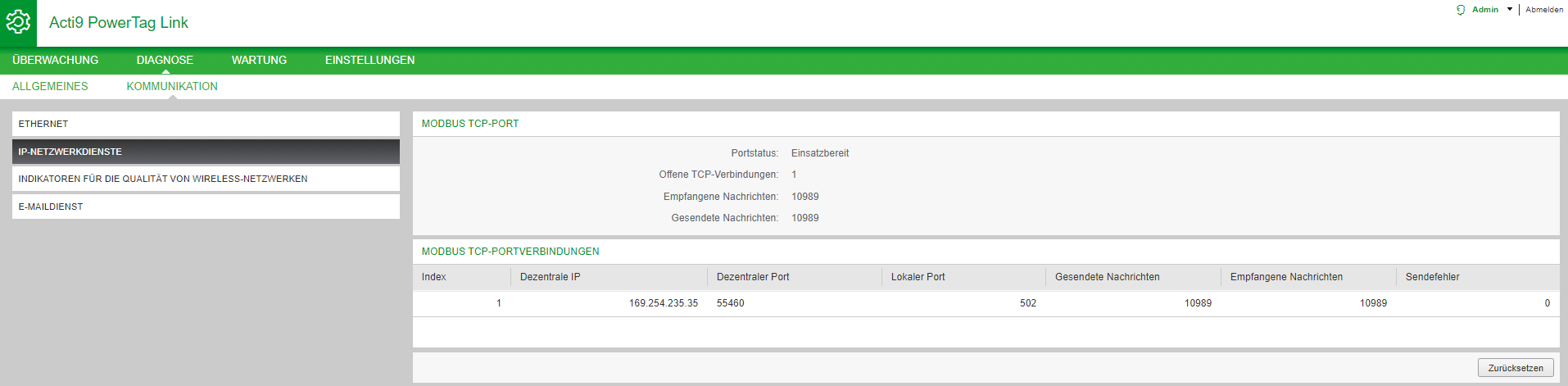

3	Klicken Sie auf Diagnose > Kommunikation > IP-Netzwerkdienste.

	Funktionsname	Beschreibung
Modbus TCP-Port	Anschluss Status	Zeigt den aktuellen Status des Modbus/TCP-Ports an.
	Offene TCP Verbindungen	Zeigt die Anzahl der hergestellten Modbus/TCP-Verbindungen an.
	Erhaltende Nachrichten	Zeigt die Anzahl der empfangenen Modbus/TCP-Nachrichten an.
	Übermittelte Nachrichten	Zeigt die Anzahl von gesendeten Modbus/TCP-Meldungen an.
Modbus TCP-Portverbindungen		Zeigt Statistiken zu offenen Modbus/TCP-Anschlüssen an.

Klicken Sie auf die Schaltfläche Zurücksetzen, um den Modbus/TCP-Zähler zurückzusetzen.

Indikatoren für die Qualität von Wireless-Netzwerken

Schritt	Aktion
1	Starten Sie die Website von PowerTag Link im Webbrowser.
2	Melden Sie sich mit Ihrem Benutzernamen und Passwort an.
3	Klicken Sie auf Diagnose > Kommunikation > Indikatoren für die Qualität von Wireless-Netzwerken.

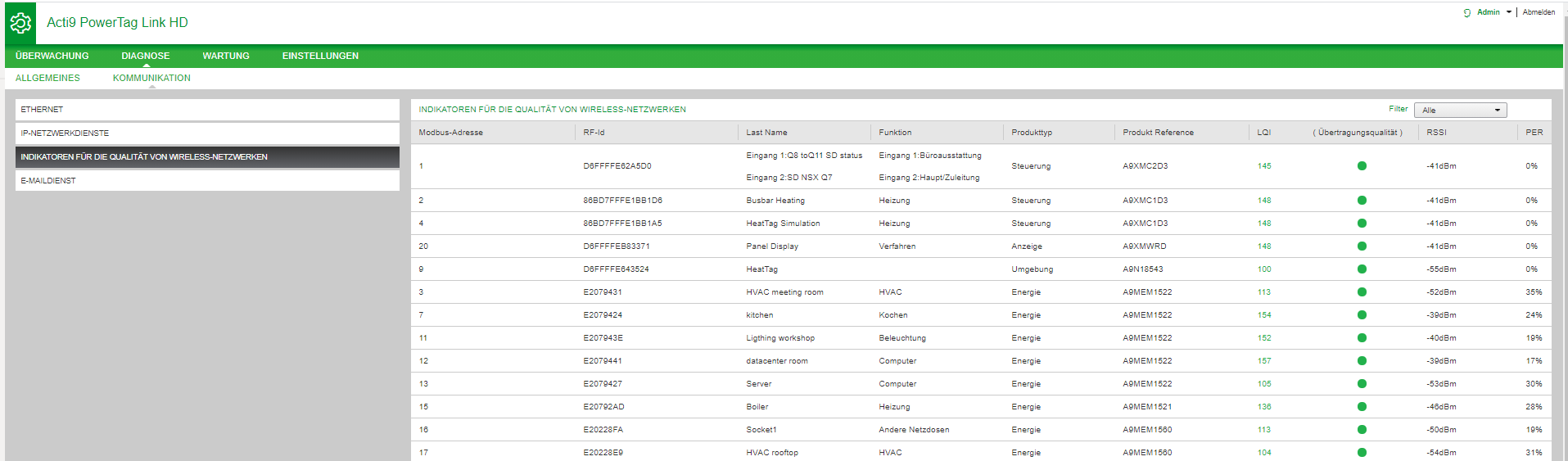

Auf der Seite Indikatoren für die Qualität von Wireless-Netzwerken werden Informationen zur Qualität des Wireless-Netzwerks angezeigt, beispielsweise Link Quality Indicator (LQI), Received Signal Strength Indicator (RSSI) und Packet Error Rate (PER).

Parameter	Beschreibung
Modbus-Adresse	Zeigt die Modbus-Adresse des Wireless-Geräts an.
Anlagenname	Zeigt den benutzerdefinierten Anlagennamen des Wireless-Geräts an.
Funktion	Zeigt die benutzerdefinierte Verwendung des Wireless-Geräts an.
Produkt	Zeigt die Art des Wireless-Sensors an.
LQI	Zeigt den Messwert für die Stärke und/oder die Qualität der empfangenen Frames an. Die nachstehenden LQI-Werte verweisen auf die Qualität der empfangenen Frames: Ein Wert zwischen 0 und 29 signalisiert eine schlechte RF-Kommunikation. In diesem Fall muss geprüft werden, ob die Installationsregeln eingehalten wurden. Sie können auch die Installationsposition des PowerTag Link-Gateways im Schaltschrank ändern und das Gateway näher am Wireless-Gerät installieren. Ein Wert zwischen 29 und 59 signalisiert eine mittelmäßige RF-Kommunikation. Prüfen Sie in diesem Fall den RSSI-Wert und entscheiden Sie, ob das Qualitätsniveau akzeptabel ist oder nicht. Bei einem RSSI-Wert über dem Grenzwert kann der LQI-Wert als akzeptabel eingestuft werden. Ein Wert über 59 signalisiert eine gute RF-Kommunikation. HINWEIS: Es wird empfohlen, diesen Indikator als Hauptindikator für die Akzeptanz heranzuziehen.
Übertragungsqualität	Zeigt die Qualität der Frames an. Wenn der LQI-Wert größer als 59 ist, wird dies mit einem grünen Licht angezeigt, und wenn der LQI-Wert kleiner als 29 ist, dann wird dies mit einem roten Licht angezeigt. Wenn sich der LQI-Wert zwischen 29 und 59 befindet, dann leuchtet ein oranges Licht auf.
RSSI	Zeigt den Leistungspegel des Wireless-Signals zwischen dem PowerTag Link-Gateway und dem Wireless-Gerät an. Gut: 0 bis -65 dbm Durchschnittlich: -65 bis 75 dbm Schlecht (Ausfallrisiko): < -75 dbm
PER	Zeigt das Verhältnis der Pakete, die ihr Ziel nicht erreichen, zur ingesamt erwarteten Anzahl an Paketen an. Der Wert wird in Prozent angegeben. Für das PowerTag Link-Gateway wird dieses Verhältnis für ein festgelegtes Zeitfenster von fünf Minuten berechnet.

E-Maildienst

Schritt	Aktion
1	Starten Sie die Webseiten von PowerTag Link im Webbrowser.
2	Melden Sie sich mit Ihrem Benutzernamen und Passwort an.
3	Klicken Sie auf Diagnose > Kommunikation > E-Maildienst.

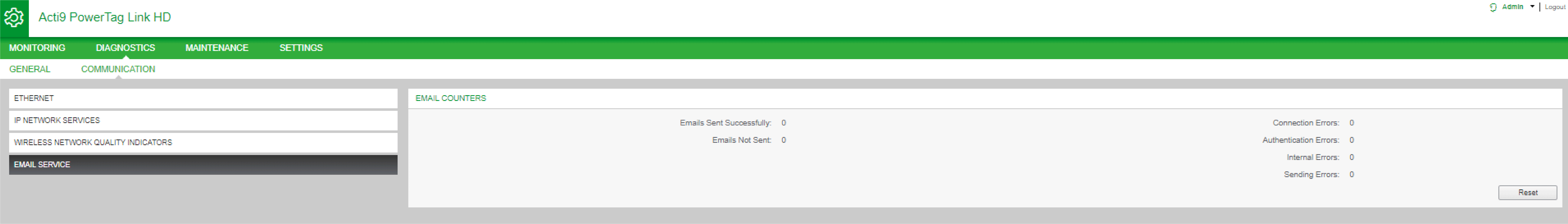

Auf der Seite E-Maildienst werden Informationen wie die Anzahl der gesendeten und nicht gesendeten E-Mails angezeigt. Darüber hinaus wird wie in nachstehender Abbildung gezeigt die Anzahl Verbindungs-, Authentifizierungs-, interner und Sendefehler angegeben, sofern vorhanden:

Parameter	Beschreibung
Erfolgreich gesendete E-Mails	Zeigt die Gesamtanzahl der erfolgreich gesendeten E-Mails an.
Nicht gesendete E-Mails	Zeigt die Gesamtanzahl der nicht an die Empfänger übermittelten E-Mails an.
Verbindungsfehler	Zeigt die Gesamtanzahl der Verbindungsfehler an, wenn eine Verbindung während der Zustellung einer E-Mail unterbrochen wurde.
Authentifizierungsfehler	Zeigt die Gesamtanzahl der Authentifizierungsfehler an.
Interne Fehler	Zeigt die Gesamtanzahl der in Verbindung mit dem E-Maildienst aufgetretenen internen Fehler an.
Sendefehler	Zeigt die Gesamtanzahl der Sendefehler an.

Klicken Sie auf die Schaltfläche Zurücksetzen, um den E-Mail-Zähler zurückzusetzen.
