Diagnostics de communication

Ethernet

Étape	Action
1	Affichez la page Web PowerTag Link dans le navigateur Web.
2	Connectez-vous avec le nom d'utilisateur et le mot de passe.
3	Cliquez sur Diagnostics > Communication > Ethernet.

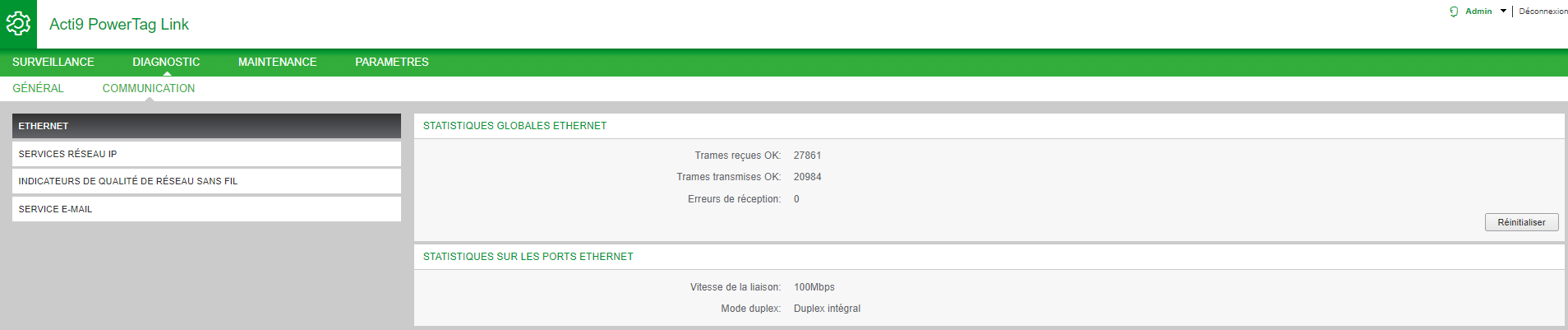

La page Ethernet affiche les statistiques globales et du port du réseau Ethernet.

	Nom de la fonction	Description
Statistiques globales Ethernet	Trames reçues OK	Affiche le nombre de trames reçues de tous les ports Ethernet.
	Trames transmises OK	Affiche le nombre de trames émises à partir de tous les ports Ethernet.
	Erreurs de réception	Affiche le nombre d'erreurs lors de la réception des trames.
Statistiques sur le port Ethernet	Vitesse de transmission	Affiche la vitesse de transmission du port Ethernet.
Statistiques sur le port Ethernet	Mode duplex	Affiche le mode de communication du port Ethernet. Il peut s'agir du mode semi-duplex ou duplex intégral.

Cliquez sur Réinitialiser pour remettre à zéro les compteurs de trames Ethernet.

Services réseau IP

Étape	Action
1	Affichez la page Web PowerTag Link dans le navigateur Web.
2	Connectez-vous avec le nom d'utilisateur et le mot de passe.

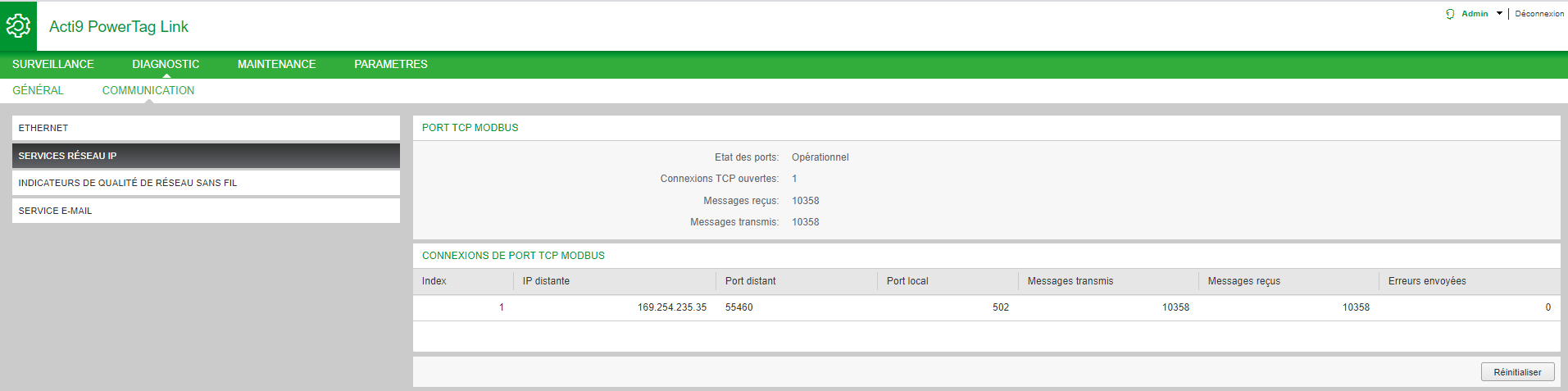

3	Cliquez sur Diagnostics > Communication > Services réseau IP.

	Nom de la fonction	Description
Port TCP Modbus	Statut du port	Affiche le statut actuel du port Modbus/TCP.
	TCP connexions ouvertes	Affiche le nombre de connexions Modbus/TCP établies.
	Messages reçus	Affiche le compteur de messages Modbus/TCP reçus.
	Messages transmis	Affiche le compteur de messages Modbus/TCP transmis.
Connexions de port TCP Modbus		Affiche les statistiques des connexions Modbus/TCP ouvertes.

Cliquez sur le bouton Réinitialiser pour remettre à zéro le compteur Modbus/TCP.

Indicateurs de qualité de réseau sans fil

Étape	Action
1	Affichez la page Web PowerTag Link dans le navigateur Web.
2	Connectez-vous avec le nom d'utilisateur et le mot de passe.
3	Cliquez sur Diagnostics > Communication > Indicateurs de qualité de réseau sans fil.

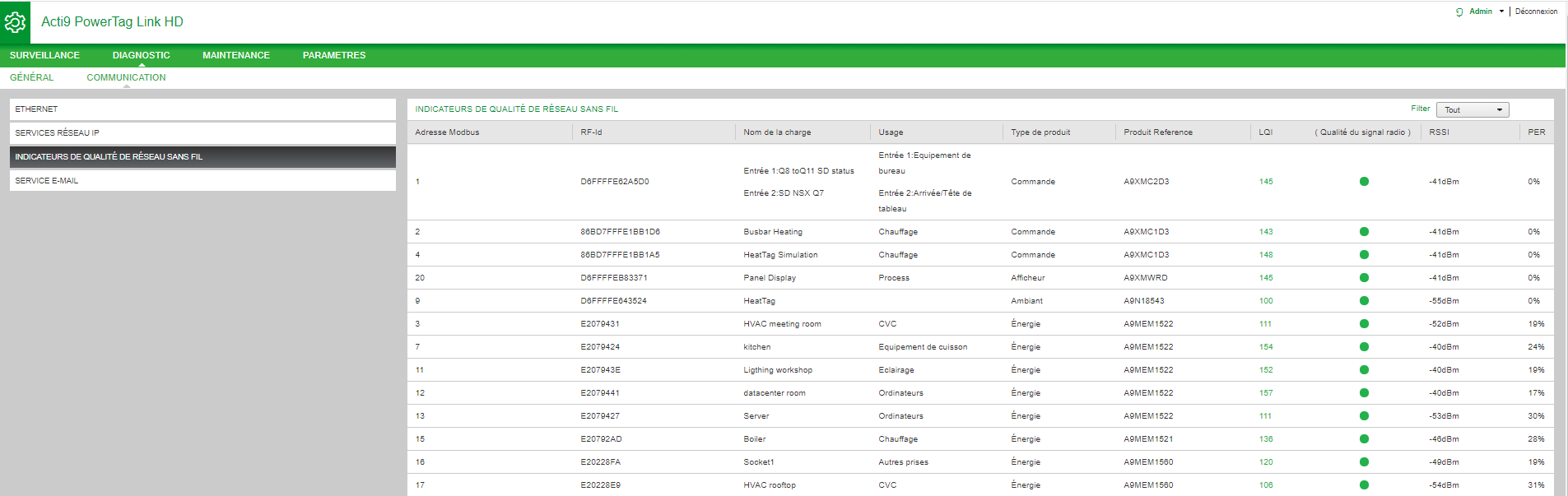

La page Indicateurs de qualité de réseau sans fil affiche des indicateurs de qualité du réseau sans fil, tels que LQI (Indicateur de la qualité de la liaison), RSSI (Indicateur de la force du signal reçu) et PER (Taux d'erreurs des paquets).

Paramètre	Description
Adresse Modbus	Affiche l'adresse Modbus de l'appareil sans fil.
Nom de l'actif	Affiche le nom d'actif personnalisé de l'appareil sans fil.
Utilisation	Affiche l'utilisation personnalisée de l'appareil sans fil.
Produit	Affiche le type de capteur sans fil.
LQI	Affiche la mesure de la puissance et/ou de la qualité des trames reçues. Les valeurs suivantes de LQI indiquent la qualité des trames reçues : La valeur comprise entre 0 et 29 indique que la communication RF est mauvaise. Dans ce cas, vérifiez si les règles d'installation sont respectées. Vous pouvez également rapprocher la passerelle PowerTag Link de l'appareil sans fil dans le tableau. La valeur comprise entre 29 et 59 indique que la communication RF est moyenne. Dans ce cas, consultez la valeur de RSSI pour accepter le niveau de qualité ou non. Si la valeur est supérieure à la limite, considérez la valeur de LQI comme acceptable. Une valeur supérieure à 59 indique que la communication RF est bonne. NOTE: Il est recommandé d'utiliser cet indicateur comme principal critère d'acceptabilité.
Qualité du signal radio	Affiche la qualité des trames. Une lumière verte indique une valeur LQI supérieure à 59, tandis qu'une lumière rouge signale une valeur LQI inférieure à 29. Une lumière orange correspond à une valeur LQI comprise entre 30 et 59.
RSSI	Affiche le niveau de puissance du signal sans fil entre la passerelle PowerTag Link et l’appareil sans fil. Bon : 0 à -65 dbm Moyen : -65 à -75 dbm Mauvais (avec risque de coupure) : < -75 dbm
PER	Affiche en pourcentage le nombre de paquets qui n'atteignent pas leur destination par rapport au nombre total attendu de paquets. Pour la passerelle PowerTag Link, ce rapport est calculé sur une période fixe de 5 minutes.

Service e-mail

Étape	Action
1	Affichez la page Web PowerTag Link dans le navigateur Web.
2	Connectez-vous avec le nom d'utilisateur et le mot de passe.
3	Cliquez sur Diagnostics > Communication > Service e-mail.

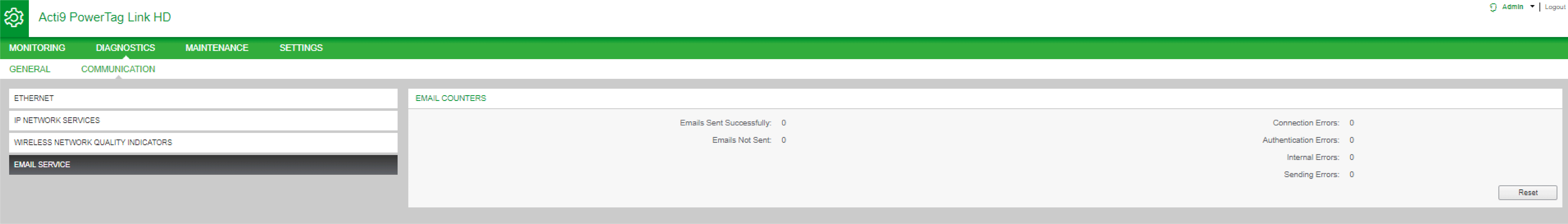

La page Service e-mail affiche des informations comme le nombre d'e-mails envoyés et les e-mails non envoyés. Elle affiche également le nombre d'erreurs de connexion, d'erreurs d'authentification, d'erreurs internes et d'erreurs d'envoi, comme indiqué dans la figure suivante :

Paramètre	Description
E-mails envoyés avec succès	Affiche le nombre total d'e-mails envoyés.
E-mails non envoyés	Affiche le nombre total d'e-mails non envoyés à leurs destinataires.
Erreurs de connexion	Affiche le nombre total d'erreurs de connexion, si une connexion est perdue pendant la transmission d'un e-mail.
Erreurs d'authentification	Affiche le nombre total d'erreurs d'authentification.
Erreurs internes	Affiche le nombre total d'erreurs internes pendant l'exécution du service e-mail.
Erreurs d'envoi	Affiche le nombre total d'erreurs d'envoi.

Cliquez sur le bouton Réinitialiser pour remettre le compteur d'e-mails à zéro.
