热过载保护

概述

热过载保护用于依据 IEC 60947-4-1 标准保护异步电机免受热过载的影响。

热过载保护可用于保护：

• 三相 IE1、IE2、IE3 和 IE4 异步电机。

• 单相异步电机。

热过载状况导致电机过热。热过载状况出现在：

• 启动时间过长的启动阶段，或者发生失速的时候。

• 运行期间，如果存在堵转或导致电机电流异常增大的任何状况。

有关单相电机保护的更多信息，请参阅单相电机应用。

工作

过载继电器 连续计算电机的热状态和热容量。

• 当电机已用热容量超过 90% 时：过载继电器 上的 Alarm LED 为橙色灯常亮，指示电机正接近热过载。如果不采取措施来解决热过载，电机将很快停止。当已用热容量低于 80% 时，过载继电器 清除热过载报警。

• 当电机已用热容量超过 100% 时：热过载保护触发脱扣，辅助触点的状态发生改变。

设置

热过载保护的设置为 Ir/FLA 阈值和脱扣等级。

• Ir/FLA 阈值

  Ir/FLA 阈值对应于电机额定电流或满载电流，可通过 64 位旋转开关进行调整。



  下表列出了 Ir/FLA 阈值的设置范围：

  商业型号	Ir/FLA 设置范围
  LR9G115C	28-115 A
  LR9G225C	57-225 A
  LR9G500C	125-500 A
  LR9G630C	160-630 A

• 脱扣等级

  脱扣等级允许根据应用调整热过载保护的脱扣时间。脱扣等级遵照 IEC 60947-4-1 标准的定义。脱扣等级可通过旋转开关选择。



  下表根据所选择的脱扣等级给出了相应的脱扣时间 (Tp)：

  负载中的电流	5E 级	10E 级	20E 级	30E 级
  7.2 x Ir	3 秒 < Tp ≤ 5 秒	5 秒 < Tp ≤ 10 秒	10 秒 < Tp ≤ 20 秒	20 秒 < Tp ≤ 30 秒

脱扣曲线

热过载保护的脱扣曲线指示每个脱扣等级的脱扣时间 (Tp)，具体取决于 过载继电器 的电流负载和热状态。这两种状态为冷态和热态：

• 冷态：之前无负载且已用热容量为 0% 时的 过载继电器 热状态。

• 热态：负载电流为设定电流且已用热容量为 75% 时的 过载继电器 热状态。

5E 级 1 热态 2 冷态	10E 级 1 热态 2 冷态
20E 级 1 热态 2 冷态	30E 级 1 热态 2 冷态

手动复位

热过载保护可手动复位。有关更多信息，请参阅 脱扣复位。

自动复位

警告
意外的设备运行 设置到 AUTO R 之前，应确保电机的自动重启不会引起不安全的状况。 未按说明操作可能导致人身伤亡或设备损坏等严重后果。

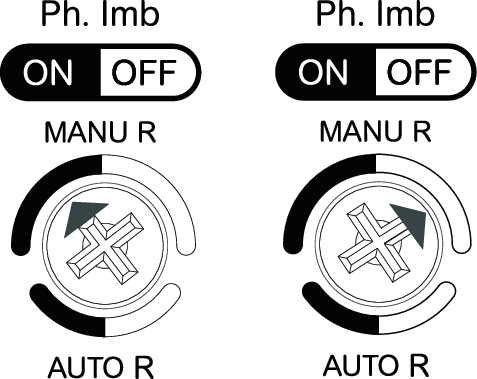

热过载保护的自动复位可藉由旋转开关来启用或禁用。

启用自动复位后，热过载脱扣将在最多 2 分钟内自动复位。
