自动模式
ATSE 在自动控制模式下正常工作。控制器监视两个电源的实时值。发生电源故障时，将激活切换操作，以保持关键电源的电源连续性。
自动模式支持 U-G 或 U-U 应用。
自动控制模式有两种类型：
-
Auto-Return
-
Non-Return
|
命名 |
为保持 A 状态返回而需具备的条件 |
|
|---|---|---|
|
电源定义 |
N 可用 A 可用 |
N 可用 A 不可用 |
|
Auto-Return |
切换到 N |
切换到 N |
|
Non-Return |
保持在 A |
切换到 N |
Auto-Return
Auto-Return（自动返回）有两种模式，具体如下所述：
-
当 N 电源上的电压超过阈值（过压、欠压、过频、欠频）或不存在时，ATSE 将切换到 A 电源。
-
当 N 电源上的电压在阈值范围内时，ATSE 将切换到 N 电源。
切换过程可以受到时间延迟控制。

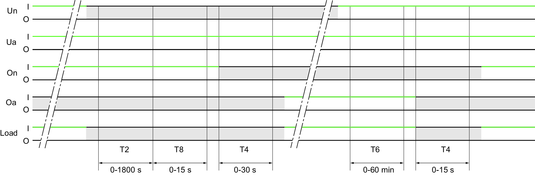

Auto-Return U-U 应用的切换过程
|
符号 |
描述 |
|---|---|
|
Un |
电源 I |
|
Ua |
电源 II |
|
On |
N 电源处的触点闭合 |
|
Oa |
A 电源处的触点闭合 |
|
Load |
负载状态 |
|
T2 |
切换延迟 |
|
T8 |
负载卸除延迟 |
|
T4 |
OFF 位置切换延迟 |
|
T6 |
再切换延迟 |
|
键 O：OFF（电路断开） I：ON（电路闭合）
|
|

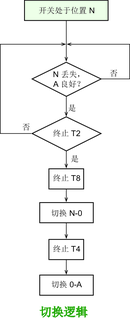

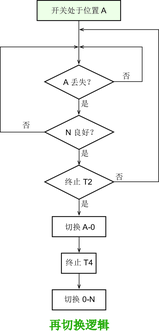

Auto-Return U-U 应用的切换逻辑
如果 N 变成可用或 A 变成不可用，则 T2 将复位。
-
如果 N 变成不可用，则 T2 将复位
-
如果 N 变成不可用，则 T6 将复位
-
在 T6 期间，如果 A 不可用，则在 T6 的剩余时间短于 T2 的情况下，会保持 T6 计时。否则，便会转到 T2
-
当电源 A 良好时，适用再切换原则；当电源 A 不良时，再切换到 T6；当电源 A 为市电时，再切换到 T2。如果电源 A 为发电机组模式且状态不良，则再切换延迟为 0。

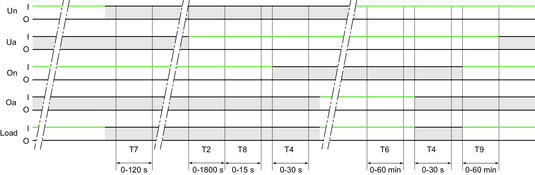

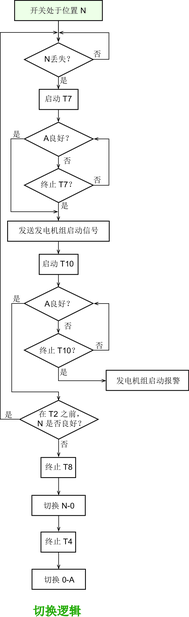

U-G 应用的切换过程
|
符号 |
描述 |
|---|---|
|
Un |
电源 I |
|
Ua |
电源 II |
|
On |
N 电源处的触点闭合 |
|
Oa |
A 电源处的触点闭合 |
|
Load |
负载状态 |
|
T7 |
发电机组启动延迟 |
|
T2 |
切换延迟 |
|
T8 |
负载卸除延迟 |
|
T4 |
OFF 位置切换延迟 |
|
T6 |
再切换延迟 |
|
T9 |
发电机组冷却延迟 |
|
键 O：OFF（电路断开） I：ON（电路闭合）
|
|

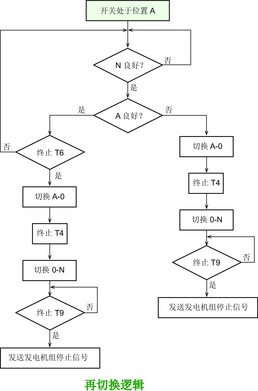

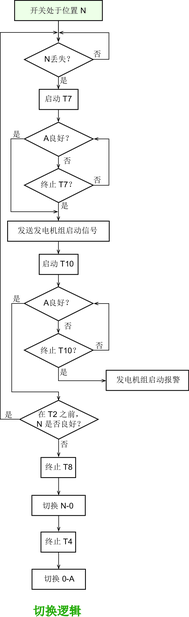

U-G 应用的切换逻辑
-
如果 N 变成不可用，则 T2 将复位
-
如果禁用发电机组启动失败警告，则不进行 T10 计时
-
如果 N 在 T7 期间变成可用，则将取消整个切换操作
-
如果 N 变成不可用，则 T2 将复位
-
如果 N 变成不可用，则 T6 将复位
-
在 T6 期间，如果 A 不可用，则在 T6 的剩余时间短于 T2 的情况下，会保持 T6 计时。否则，便会转到 T2
Non-Return
在 Non-Return 模式下，在自动切换到备用电源后，ATSE 将连接到备用电源，直到：
-
发出外部命令，要求切换回 N 电源。
-
备用电源超出规定范围。在这种情况下，ATSE 控制器将切换回 N 电源以保持电源可用性。
正常断电时，只会关闭一次电源。

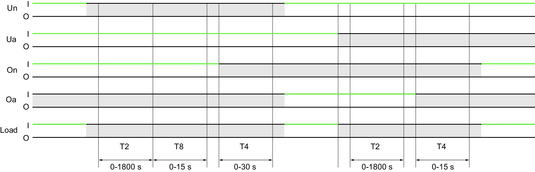

Non-return U-U 应用的切换过程
|
符号 |
描述 |
|---|---|
|
Un |
电源 I |
|
Ua |
电源 II |
|
On |
N 电源处的触点闭合 |
|
Oa |
A 电源处的触点闭合 |
|
Load |
负载状态 |
|
T2 |
切换延迟 |
|
T8 |
负载卸除延迟 |
|
T4 |
OFF 位置切换延迟 |
|
键 O：OFF（电路断开） I：ON（电路闭合）
|
|
Non-return U-U 应用的逻辑
如果 N 变成可用或 A 变成不可用，则 T2 将复位
如果 N 变成不可用，则 T2 将复位

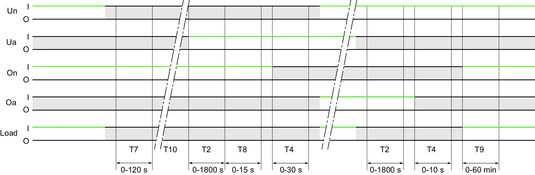

Non-return U-G 应用的切换过程
|
符号 |
描述 |
|---|---|
|
Un |
电源 I |
|
Ua |
电源 II |
|
On |
N 电源处的触点闭合 |
|
Oa |
A 电源处的触点闭合 |
|
Load |
负载状态 |
|
T7 |
发电机组启动延迟 |
|
T2 |
切换延迟 |
|
T8 |
负载卸除延迟 |
|
T4 |
OFF 位置切换延迟 |
|
T9 |
发电机组冷却延迟 |
|
键 O：OFF（电路断开） I：ON（电路闭合）
|
|

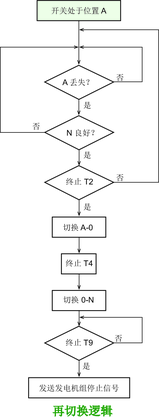

Non-return U-G 应用的逻辑
-
如果 N 变成可用或 A 变成不可用，则 T2 将复位
-
如果禁用发电机组启动失败警告，则不进行 T10 计时
如果 N 变成不可用，则 T2 将复位
