设备描述

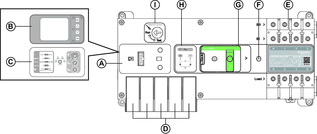

TransferPacT Active Automatic / Automatic 32-100、80-160 A

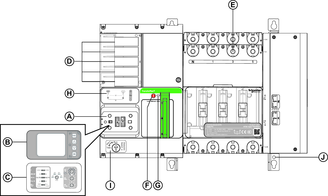

TransferPacT Active Automatic / Automatic / Remote 100–250、320–630、800 A

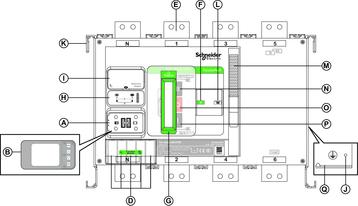

TransferPacT Active Automatic 800-1600 A
|
标签 |
描述 |
|---|---|
|
A |
HMI 模块的位置 |
|
B |
Active Automatic HMI（带 LCD 显示屏） |
|
C |
Automatic HMI（带旋转开关） |
|
D |
功能模块的插槽 |
|
E |
电源接口 |
|
F |
位置指示 |
|
G |
3 位滑动开关：自动/手动/锁定 |
|
H |
单线图 |
|
I |
介电开关 |
|
J |
保护性接地 |
|
K |
搬运扶手 |
|
L |
弹簧储能和准备分闸指示 |
|
M |
弹簧储能手柄 |
|
N |
电源 II 按钮 |
|
O |
OFF 位置按钮 |
|
P |
电源 I 按钮 |
|
Q |
安装侧板 |
