藉由通讯切换

切换逻辑概述

藉由通讯的切换支持以下四个命令：

• 藉由通讯切换至正常电源

• 藉由通讯切换至备用电源

• 藉由通讯切换至 OFF

• 藉由通讯切换至退出

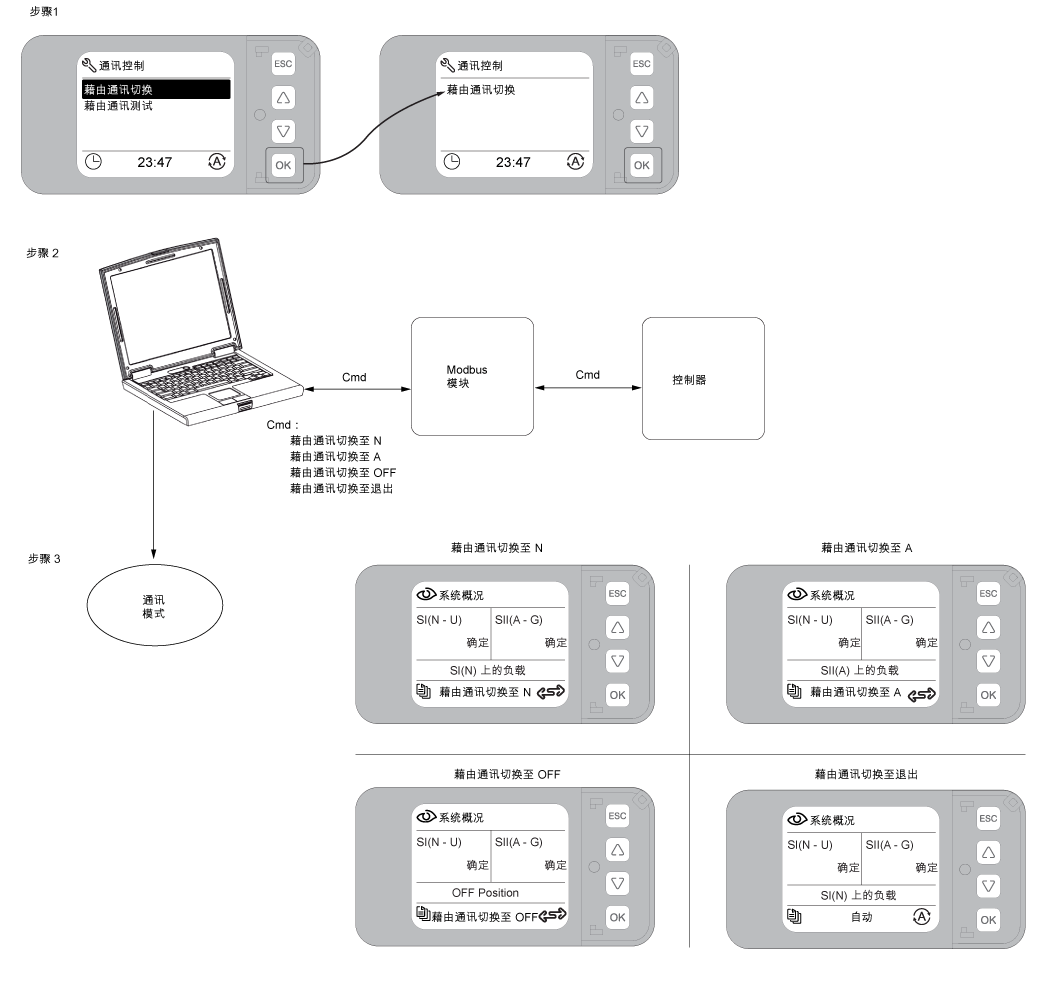

命令通过 PC - Modbus 发送。藉由通讯切换至 N/A 等同于切换结果的自发切换模式。藉由通讯切换至 OFF 相当于本地控制模式下的本地控制关闭，但不同于强制关闭模式。ATSE 将在接收到命令后，在无任何时间延迟的情况下切换至 OFF。

在安装有多个 Modbus 模块的情况下，ATSE 将仅对先发送命令的模块做出响应。在第一个模块发送退出命令之前，将不会对其他模块发出的任何命令做出响应。

退出通讯控制模式

退出通讯控制模式的方法有三种：

• Modbus 主站设备向安装在 ATSE 上的活动 Modbus 模块发送退出命令。

• 从 Active Automatic HMI 关闭藉由通讯的切换。

• 活动的 Modbus 模块随后便处于离线状态。

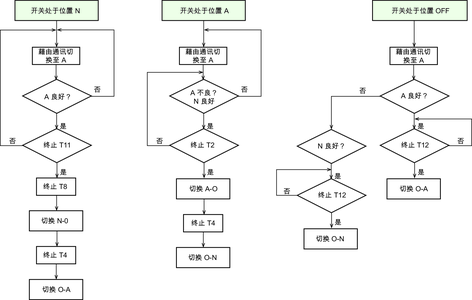

“藉由通讯切换至 A”的切换逻辑（U-U 应用）

T11 是内部固定时间延迟。

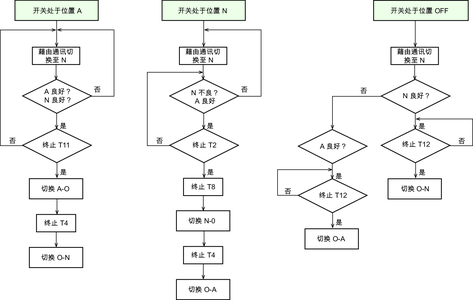

“藉由通讯切换至 N”的切换逻辑（U-U 应用）

T11 是内部固定时间延迟。

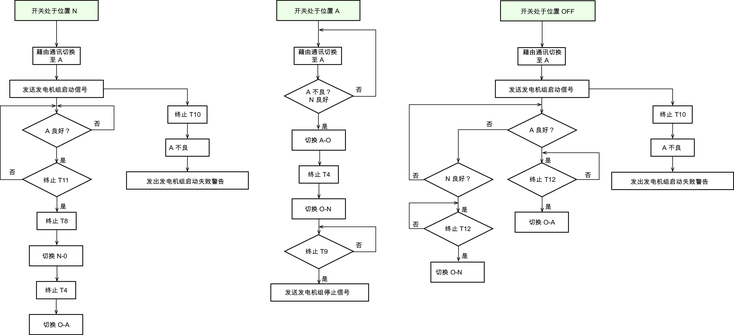

“藉由通讯切换至 A”的切换逻辑（U-G 应用）

T11 是内部固定时间延迟。

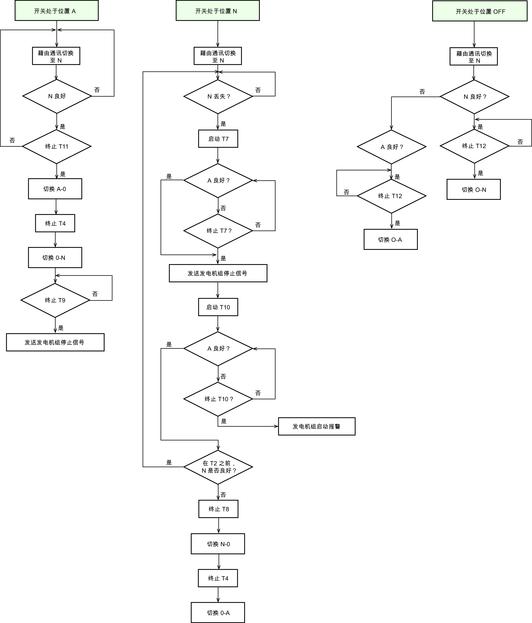

“藉由通讯切换至 N”的切换逻辑（U-G 应用）

T11 是内部固定时间延迟。

“藉由通讯切换至 OFF”的切换逻辑

藉由通讯切换至 OFF 相当于本地控制模式下的本地控制关闭，但不同于强制关闭模式。ATSE 将在接收到命令后，在无任何时间延迟的情况下切换至 OFF。有关更多详细信息，请参阅 本地控制模式。
