测试模式

启动测试的方法

启动测试的方法有三种：

• 通过 Active Automatic HMI 进行测试

• 使用 TPCDIO07 模块通过 DI 进行测试

• 使用 TPCCOM16 模块通过 Modbus 通讯进行测试

来自 HMI、DI 和 Modbus 的测试命令没有优先级之分。ATSE 将在接收到该命令时以任一方式执行操作。

测试正在进行时，ATSE 将忽略任何其他命令，直到收到退出测试的命令。

退出测试的命令应以与启动测试相同的方式发送。否则，ATSE 将不会做出响应。例如，如果通过 DI 模块启动测试，则必须也通过 DI 模块停止测试。

缺省测试时间

• 缺省为无时限测试（无时长限制，必须手动停止测试）。

• 如果选择有时限测试，则缺省持续时间为 30 秒。

测试时间范围

• 1-1800 秒，步长为 1 秒。

• 在 Active Automatic HMI 中按 ESC 键，可绕过时间延迟。

启动测试模式的前提条件

要开展测试，必须满足以下条件：

• ATSE 处于自动模式。

• 在 U-U 应用中，ATSE 处于正常位置。

• 在 U-U 应用中，ATSE 处于备用位置。

• 在 U-G 应用中，ATSE 处于正常位置。

• 对于 U-U 应用，在测试前，A 电源应可用。否则，将触发报警。

在以下条件下，测试将中止：

• 电源源 N 在 T7、T10、T2、T13 和 T14 延迟期间异常。

• 被优先级更高的信号中断（请参阅控制模式 A-15 的优先级）。

• 如果不处于 T8 和 T4 阶段，控制器将在收到停止请求后终止电流测试。

• 有载测试失败。

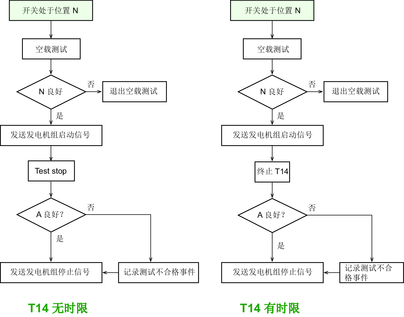

空载测试

• 此功能的目的是，检查发电机组是否可以在不中断电源的情况下启动。

  注:

  • 此测试不检查开关是否能够执行切换。

  • 该测试仅适用于 U-G 配置。

• 当 ATSE 没有发电机组输出功能时，不应建议执行空载测试。

• 只有带 HMI 的产品才能访问此功能，因为测试模式缺省值为“有载”。

• 来自更高优先级的命令将中断测试过程。

有载测试

• 此功能用于执行 ATSE 切换（当电源仍有效时），以确保系统仍能执行切换。U-U 和 U-G 配置都可用。

• 当 ATSE 收到测试开始请求时：

  • 如果备用电源在规定范围内，ATSE 应根据切换延迟（T7、T2...）发起切换至备用电源。

  • ATSE 应记录测试开始事件。

• 返回至 N 电源的两个条件：

  • ATSE 收到用户的停止请求。

  • 激活了测试定时器，且测试定时器的定时已结束。

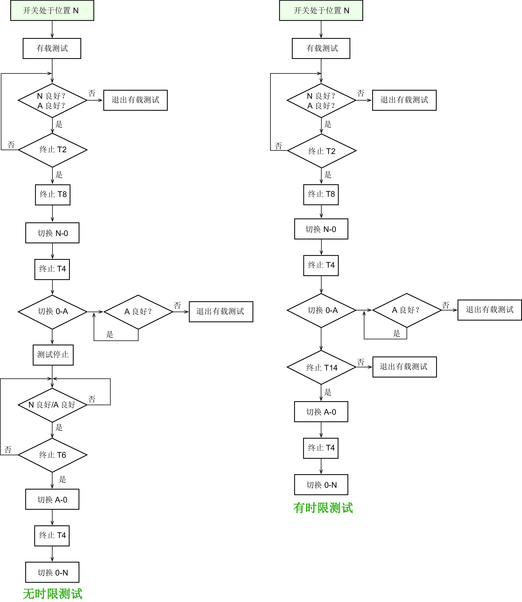

U-U 有载测试的逻辑

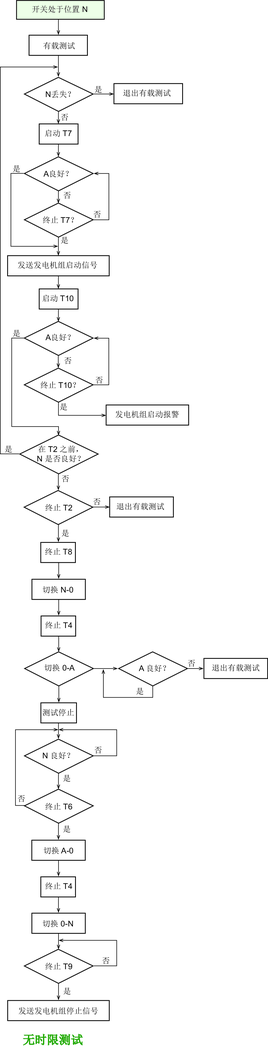

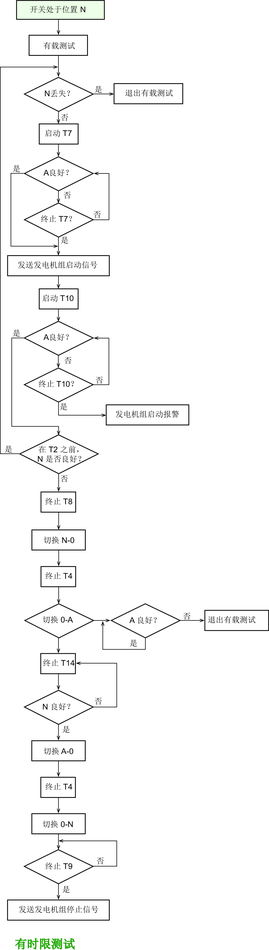

U-G 有载测试的逻辑
