Datos de fiabilidad
Referencias a la normativa sobre la función de seguridad
La función de Parada SIL* tiene prioridad sobre una parada activada por motivos operativos (EN ISO 13849-1, 5.2.1).
El nivel de funcionamiento depende de la categoría de cableado*, el MTTFd y el DCavg.

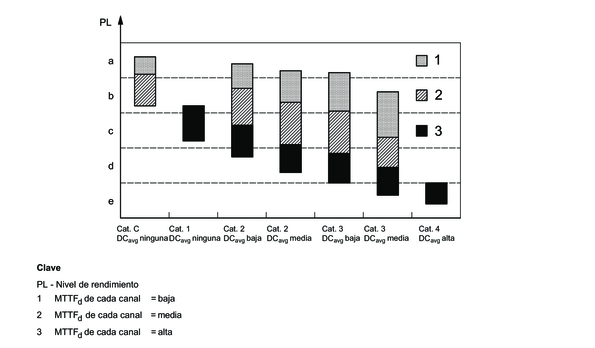

El siguiente diagrama muestra el posicionamiento de TeSys™ island de acuerdo con el requisito de categoría.
Posicionamiento de TeSys island según el requisito de categoría
Procedimiento simplificado para la evaluación del PL alcanzado por las piezas de sistemas de control relacionadas con la seguridad (SRP/CS)
|
Categoría |
B |
1 |
2 |
2 |
3 |
3 |
4 |
|---|---|---|---|---|---|---|---|
|
DCavg |
Ninguna |
Ninguna |
baja |
media |
baja |
media |
alta |
|
MTTFd de cada canal |
|||||||
|
Baja |
a |
No cubierto |
a |
b |
b |
c |
No cubierto |
|
Media |
b |
No cubierto |
b |
c |
c |
d |
No cubierto |
|
Alta |
No cubierto |
c |
v |
d |
d |
d |
e |
De acuerdo con la arquitectura y la categoría de cableado de TeSys island, los indicadores clave (DCavg, MTTFd, PL) para TeSys island cumplen con los valores mostrados en la tabla de abajo.
Valores de los indicadores clave para arquitecturas de canal único y doble
|
Arquitectura del sistema de TeSys island |
Categoría |
Tolerancia a fallo único* |
DCavg |
MTTFd de cada canal |
PL objetivo |
|---|---|---|---|---|---|
|
Canal único |
1 |
No |
Ninguno |
Alta (≥ 30 años) |
c |
|
2 |
No |
Baja (≥ 60 %) a media (≥ 90 %) |
Baja (≥ 3 años) a alta (≥ 30 años) |
c, d |
|
|
Doble canal |
3 |
Sí |
c, d, e |
||
|
4 |
Sí |
Alta (≥ 99 %) |
Alta (≥ 30 años) |
e |
