Description de l'équipement

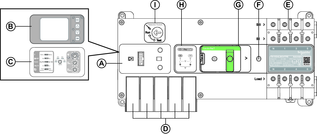

TransferPacT Active Automatic / Automatic 32-100, 80-160 A

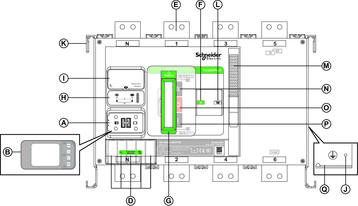

TransferPacT Active Automatic / Automatic / Remote 100–250, 320–630, 800 A

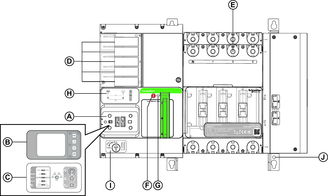

TransferPacT Active Automatic 800-1600 A
|
Etiquette |
Description |
|---|---|
|
A |
Position du module d'IHM |
|
B |
IHM Active Automatic (avec écran LCD) |
|
C |
IHM Automatic (avec commutateur rotatif) |
|
D |
Emplacements pour module de fonction |
|
E |
Raccordements d'alimentation |
|
F |
Indicateur de position |
|
G |
Curseur à 3 positions : Auto/Manuel/Verrouillé |
|
H |
Schéma monofilaire |
|
I |
Commutateur diélectrique |
|
J |
Terre de protection |
|
K |
Poignée de manutention |
|
L |
Indicateur Ressort armé et Prêt à ouvrir |
|
M |
Poignée d'armement |
|
N |
Bouton-poussoir Source II |
|
O |
Bouton-poussoir de position OFF |
|
P |
Bouton-poussoir Source I |
|
Q |
Plaque latérale de montage |
