Accès aux pages Web de l'EcoStruxure Panel Server

Présentation

Les pages Web d'EcoStruxure Panel Server permettent de configurer des paramètres ou de surveiller des appareils sans fil (selon le modèle), des appareils filaires (via Modbus-SL ou Modbus TCP/IP) et des entrées numériques locales avec les Panel Server Universal PAS600L, PAS600LWD, et Advanced PAS800L .

Navigateurs Web recommandés

Les pages Web Panel Server sont accessibles à partir d’un PC exécutant le système d'exploitation Windows.

Pour accéder aux pages Web Panel Server , le navigateur Web Google Chrome de version 65.0 ou supérieure est recommandé.

Certificat de sécurité

Le Panel Server possède un certificat de sécurité auto-signé. Le navigateur Web affiche un message de sécurité lors de la connexion au Panel Server . Avant d'accepter et de poursuivre, vérifiez que la communication avec le Panel Server a été établie, en connectant directement votre PC au Panel Server ou en vérifiant que votre réseau ne contient aucun appareil suspect.

Détection du Panel Server sur un PC

Le Panel Server prend en charge le protocole DPWS (Devices Profile for Web Services) qui permet de détecter automatiquement le Panel Server .

La première fois que vous détectez le Panel Server sur votre PC, procédez comme suit :

  1. Déconnectez le PC du réseau local (LAN) et coupez le Wi-Fi, le cas échéant.

  2. Reliez le PC au Panel Server à l'aide d'un câble Ethernet (voir Connexion au réseau Ethernet).

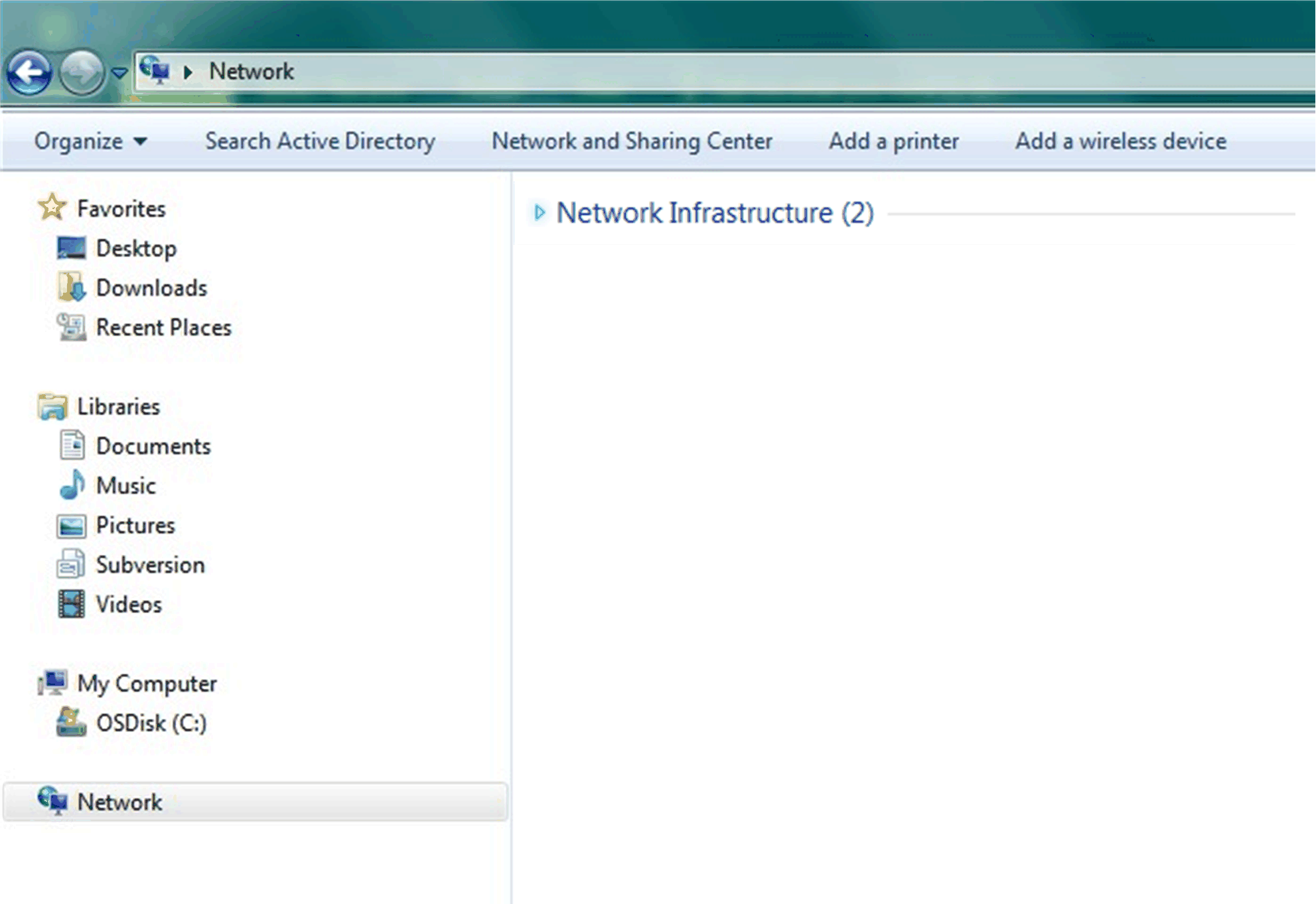

  3. Sur le PC, lancez l'Explorateur de fichiers (application gestionnaire de fichiers Windows), puis cliquez sur Réseau.

  4. Attendez que l'icône EcoStruxure Panel Server apparaisse dans la liste des appareils du réseau. Cette opération peut prendre jusqu'à deux minutes après la mise sous tension du Panel Server .

    Résultat : L'icône EcoStruxure Panel Server s'affiche sous Réseau comme suit :

  5. Double-cliquez sur l'icône EcoStruxure Panel Server .

    Résultat : Les pages Web du Panel Server s'ouvrent.

  6. Si le Panel Server ne s'affiche pas sous Réseau :

    1. Effectuez les vérifications suivantes :

      • Vérifiez que le Panel Server et le PC sont connectés au même sous-réseau.

      • Si le Panel Server utilise une adresse IP statique, vérifiez que le PC utilise une adresse IP statique appartenant au même réseau (même masque de sous-réseau).

      • Si la configuration IPv4 du Panel Server est en mode DHCP (réglage par défaut), définissez le mode DHCP sur votre PC :

        • Accédez au Panneau de configuration Windows de votre PC.

        • Cliquez sur Centre Réseau et partage.

        • Cliquez sur Modifier les paramètres de la carte.

        • Cliquez avec le bouton droit sur l'icône Connexion au réseau local, puis cliquez sur Propriétés.

        • Sélectionnez Protocole Internet version 4 (TCP/IPv4) dans la liste, puis cliquez sur Propriétés.

        • Cliquez sur Obtenir une adresse IP automatiquement, puis sur OK.

    2. Allez à l'étape 1 et recommencez la procédure.

    3. Si le Panel Server ne s'affiche toujours pas sous Réseau, reportez-vous à la section Dépannage.

Dépannage

Si le Panel Server n'apparaît toujours pas sous Réseau, suivez la procédure ci-dessous pour convertir la valeur hexadécimale de l'adresse MAC du Panel Server en valeur décimale afin d'obtenir l'adresse IP du Panel Server .

L'adresse IPv4 du Panel Server est une adresse générique, par exemple 169.254.X.Y , où X et Y correspondent aux 2 derniers octets de l'adresse MAC du Panel Server . La valeur Y dépend de la configuration du commutateur Ethernet.

Vous devez convertir la valeur hexadécimale de l'adresse MAC en valeur décimale pour obtenir l'adresse IP du Panel Server .

  1. Procédez comme suit pour convertir la valeur hexadécimale de l'adresse MAC (imprimée sur la tranche de la face avant du Panel Server ) en valeur décimale afin d'obtenir l'adresse IP :

    • Numéro de série commençant par 54-21-44 ou inférieur

      Si...

      Alors...

      Exemple avec adresse MAC 00-00-54-01-07-70

      Le Panel Server est en mode Ethernet commuté (réglage par défaut).

      Y est égal aux derniers chiffres de l'adresse MAC du Panel Server convertie en valeur décimale + 1.

      La valeur hexadécimale 70 convertie en valeur décimale est 112.

      Y = 112 + 1 = 113

      L'adresse IPV4 sera donc 169.254.7.113.

      Le Panel Server est en mode Ethernet séparé et le PC est connecté au port ETH1 du Panel Server .

      Le Panel Server est en mode Ethernet séparé et le PC est connecté au port ETH2 du Panel Server .

      Y est égal aux derniers chiffres de l'adresse MAC du Panel Server convertis en valeur décimale + 2.

      La valeur hexadécimale 70 convertie en valeur décimale est 112.

      Y = 112 + 2 = 114

      L'adresse IPV4 sera donc 169.254.7.114.

    • Numéro de série commençant par 54-21-45 ou supérieur

      Si...

      Alors...

      Exemple avec adresse MAC 00-00-54-02-07-10

      Le Panel Server est en mode Ethernet commuté (réglage par défaut).

      Y est égal aux derniers chiffres de l'adresse MAC du Panel Server convertie en valeur décimale.

      La valeur hexadécimale 10 convertie en valeur décimale est 16.

      L'adresse IPV4 sera donc 169.254.7.16.

      Le EcoStruxure Panel Server est en mode Ethernet séparé et le PC est connecté au port ETH1 du Panel Server .

      Le Panel Server est en mode Ethernet séparé et le PC est connecté au port ETH2 du Panel Server .

      Y est égal aux derniers chiffres de l'adresse MAC du Panel Server convertis en valeur décimale + 1.

      La valeur hexadécimale 10 convertie en valeur décimale est 16.

      Y = 16 + 1 = 17

      L'adresse IPV4 sera donc 169.254.7.17.

  2. Lancez l'un des navigateurs Web recommandés sur votre PC.

  3. Dans le champ d'adresse, saisissez l'adresse IPv4 commençant par https:// et appuyez sur Enter pour accéder à la page de connexion https://169.254.XX.YY.

    IMPORTANT: L'adresse IPv4 doit commencer par https://.
  4. Lors de la première connexion, modifiez le mot de passe par défaut (reportez-vous à la section Exigences concernant le mot de passe).

  5. Lors de la première connexion, vérifiez la version du firmware du Panel Server  :

    1. Dans les pages Web Panel Server , sélectionnez Maintenance > Mise à jour du firmware > Mise à jour du firmware et notez la version du firmware.

    2. Comparez la version du firmware à celle disponible sur le site Web Schneider Electric de votre pays.

    3. Mettez à jour le firmware du Panel Server si besoin (reportez-vous à la section détaillée Mise à jour du firmware).

NOTE: Si vous ne vous souvenez pas de la configuration IP de la passerelle ou si une adresse IP en double a été détectée, suivez la procédure ci-dessus pour vous connecter aux pages Web du Panel Server afin de récupérer ou mettre à jour la configuration réseau.
