Descripción general de la pantalla

La pantalla le permite utilizar la central de medida para realizar diferentes tareas, como la configuración de la central, la visualización de pantallas de datos o la realización de restablecimientos.

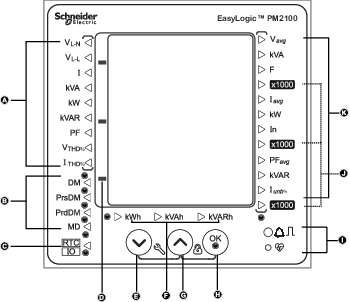

A	Mediciones de fases	V_L-N, V_L-L, I, kVA, kW, kVAR, PF, V_THD, I_THD
B	Mediciones de demanda	DM, PrsDM, PrdDM, MD
C	RTC (ámbar)/E/S (verde)
D	Indicador negativo
E	Tecla de navegación	Para desplazarse hacia abajo
F	Mediciones de energía	Energía aparente, energía activa y energía reactiva
G	Tecla de navegación	Para desplazarse hacia arriba
H	Aceptar	Tecla de entrada/especificación
I	LED de impulsos de energía (rojo) LED de frecuencia de impulsos/de comunicaciones (verde)
J	Indicador x1000
K	Mediciones del sistema	Vavg, kVA, F, Iavg, kW, In, PF_avg, kVAR, I_unb
