Anwendungen für Analogausgänge
Beim Analogausgangsbetrieb nimmt das Messgerät einen Eingangswert auf und skaliert in auf den entsprechenden Signalwert, der an die physische Analogausgangsschnittstelle gesendet wird.
Verdrahtung des Analogausgangs

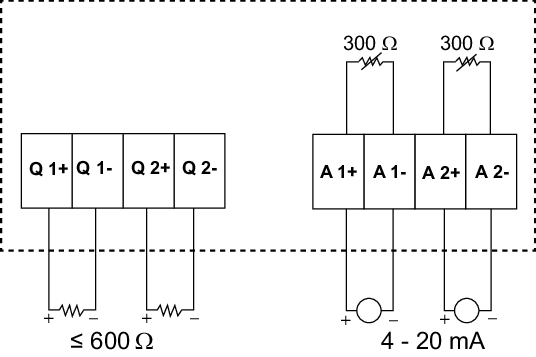

Verdrahtung des dualen Analogausgangs
Sie können die folgenden Analogausgänge Ihres Messgeräts nur über eine Kommunikationsschnittstelle konfigurieren:
|
Parameter |
Beschreibung |
|---|---|
|
Current |
Strom: Phasenweise |
|
Durchschnittsstrom |
|
|
Stromunsymmetrie: Phasenweise |
|
|
Stromunsymmetrie schlechteste Phase |
|
|
Voltage |
Spannung L-L: Phasenweise |
|
Spannung L-L Avg |
|
|
Spannung L-N: Phasenweise |
|
|
Spannung L-N Avg |
|
|
Spannungsunsymmetrie L-L: Phasenweise |
|
|
Spannungsunsymmetrie L-L schlechteste Phase |
|
|
Spannungsunsymmetrie L-N: Phasenweise |
|
|
Spannungsunsymmetrie L-N schlechteste Phase |
|
|
Power |
Wirkleistung: Phasenweise |
|
Gesamtwirkleistung |
|
|
Blindleistung: Phasenweise |
|
|
Gesamtblindleistung |
|
|
Scheinleistung: Phasenweise |
|
|
Gesamtscheinleistung |
|
|
PF |
LF gesamt |
|
Frequenz |
Frequenz |
