Réglage de la protection long retard contre les surintensités (L ou ANSI 49RMS/51)

Recommandations de réglage de Ir

Le réglage de Ir dépend du courant maximal prévu dans le disjoncteur, et du courant maximal supporté par les équipements protégés par le disjoncteur (par exemple : câbles, jeux de barres, générateurs, et transformateurs).

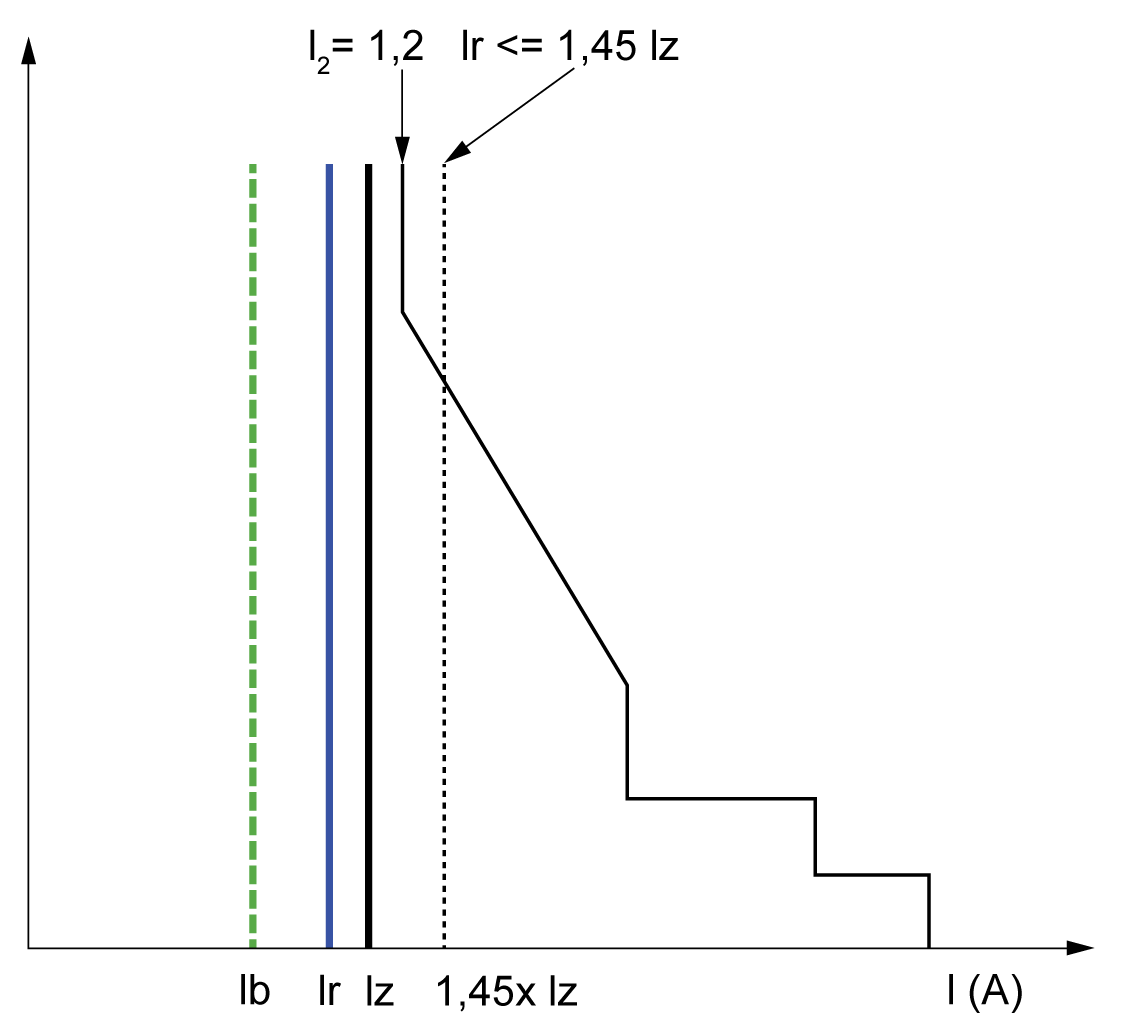

Les règles d'installation, comme la norme IEC 60364, Chapitre 4.43 ou d'autres normes locales similaires, préconisent une protection contre la surcharge pour les conducteurs telle que :

Ib Courant de charge maximal

Ir Réglage de protection long retard

Iz Courant permanent admissible du circuit

I₂ Courant conventionnel de fonctionnement du disjoncteur = 1,2 x Ir pour une unité de contrôle électronique Schneider Electric

I(A) Courant traversant le disjoncteur (phase(s) ou neutre)

Recommandations de réglage de tr

Le réglage de tr dépend de la durée maximale de présence du courant maximal et du courant maximal supporté par les équipements protégés par le disjoncteur (câbles, jeux de barres, générateurs, transformateurs, etc.).

Mémoire thermique : Comme décrit dans la section Protection long retard contre les surintensités, cette fonction assure une protection contre les surintensités à mémoire thermique qui dépend du temps. Elle fonctionne comme une image thermique, utilisant le modèle de chauffage et de refroidissement d'un conducteur. Elle peut être considérée comme une image thermique de premier ordre à une constante de temps d'échauffement.

Le tableau suivant donne la relation entre le paramètre tr et la constante de temps d'échauffement de l'image thermique de premier ordre :

Réglage de tr (s)	Unité	0,5	1	2	4	8	12	16	20	24
Constante de temps équivalente pour l'échauffement et le refroidissement lorsque l'unité de contrôle est sous tension	secondes	14	28	56	112	224	335	447	559	671
	minutes	–	–	–	–	3,5	5,6	7,5	9,3	11,2
Constante de temps pour le refroidissement lorsque l'unité de contrôle est hors tension	minutes	5

Résumé des recommandations de réglage de tr par application

Le tableau suivant donne les recommandations de réglage de tr par application :

Application	Principe	Valeur usuelle
Secondaire du transformateur MT/BT (ligne entrante principale du tableau électrique) Disjoncteur de couplage entre deux tableaux	Temps de déclenchement selon la résistance thermique des jeux de barres, regroupements de jeux de barres, câbles > 240 mm² (500 MCM) : Constante de temps > 11 minutes tr = 24 s Lorsque des câbles plus petits sont utilisés en parallèle, un réglage plus faible est recommandé.	tr ≤ 24 s
Générateurs	tr ≤ 1 s pour obtenir un temps de déclenchement < 30 s pour 1,5 x Ir (IEC 60034-1 Article 9.3.2).	tr ≤ 1 s
Ligne d'alimentation (protection des câbles ou regroupements de jeux de barres)	Temps de déclenchement selon la résistance thermique des jeux de barres, regroupements de jeux de barres, câbles > 240 mm² (500 MCM) : Constante de temps > 11 minutes tr = 24 s Pour obtenir la sélectivité avec le disjoncteur source, il peut être utile de réduire tr.	tr ≤ 24 s pour regroupements de jeux de barres ou câbles ≥ 240 mm² (500 MCM) tr ≤ 16 s pour câbles de section inférieure
Primaire du transformateur BT/BT	Selon la résistance thermique des câbles ou jeux de barres (résistance du transformateur généralement supérieure). Pour obtenir la sélectivité avec le disjoncteur source, il peut être utile de réduire tr.	tr ≤ 24 s pour regroupements de jeux de barres ou câbles ≥ 240 mm² (500 MCM) tr ≤ 16 s pour câbles de section inférieure
Électronique de puissance (par exemple : systèmes d'alimentation sans coupure, variateurs de vitesse, onduleurs photovoltaïques)	Selon les câbles ou le regroupement de jeux de barres alimentant l'équipement électronique.	tr ≤ 24 s pour regroupements de jeux de barres ou câbles ≥ 240 mm² (500 MCM) tr ≤ 16 s pour câbles de section inférieure
Moteurs	Si le moteur est protégé par un relais distinct, le réglage long retard s'accorde sur la résistance thermique du circuit. Si l'unité MicroLogic fournit également la surcharge thermique du moteur, la classe du moteur doit être prise en compte.	tr = 12 s pour une ligne d'alimentation tr ≥ 8 s pour un moteur de classe 10 tr ≥ 12 s pour un moteur de classe 20 tr ≥ 16 s pour un moteur de classe 30

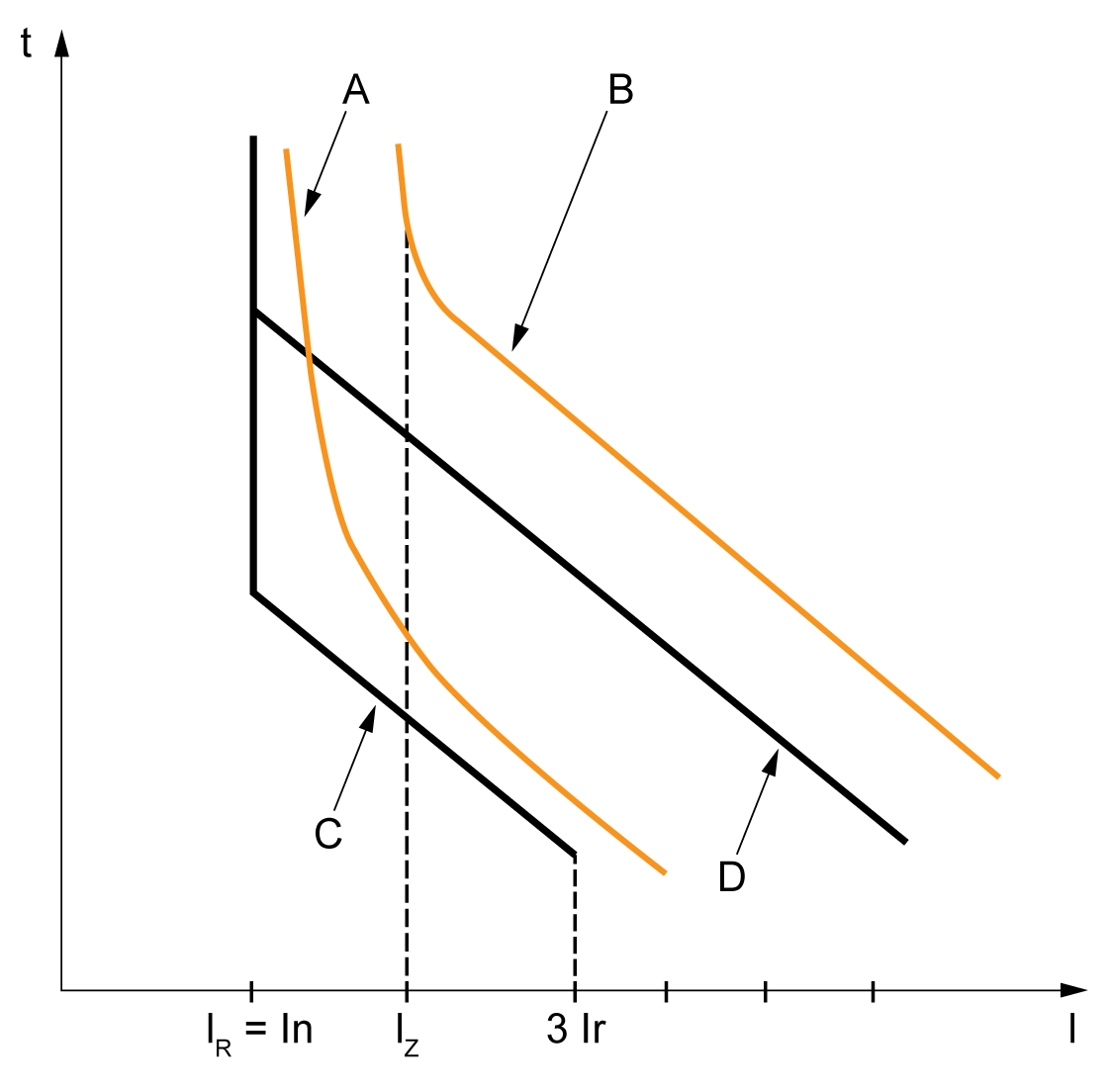

Exemple de réglage de tr selon l'application :

A Limite thermique du générateur

B Limite thermique du câble

C Réglage protection t_LT générateur (cran mini)

D Réglage protection t_LT câble (cran maxi)

Recommandations de réglage de la protection du neutre

Vous trouverez ici certaines indications concernant le réglage de la protection du neutre. Pour plus d'informations, reportez-vous à la rubrique Protection du neutre.

Le tableau suivant indique le réglage de protection long retard recommandé par rapport à la section transversale du câble du neutre :

Section transversale du conducteur du neutre	Harmoniques prévues	Réglage de la protection du neutre	Protection long retard
Inférieure à la section transversale des conducteurs de phase	Non	N/2	Ir est réglé en fonction de la valeur Iz du câble, Ir appliqué au neutre est divisé par 2
Égale à la section transversale des conducteurs de phase	Non	OFF	Pas d'harmoniques prévues : protection du neutre inutile.
Égale à la section transversale des conducteurs de phase	Oui	N	Harmoniques prévues : le neutre doit être protégé par la protection long retard, réglée comme pour la phase.
Supérieure à la section transversale des conducteurs de phase	Non	OFF	Pas d'harmoniques prévues : protection du neutre inutile.
	Oui	N surdimensionné	Harmoniques prévues : le neutre doit être protégé par la protection long retard, réglée sur la valeur fixée pour la phase multipliée par 1,6 (neutre surdimensionné)

NOTE: Sur les disjoncteurs tripolaires, l'option ENCT doit être déclarée.

NOTE: Dans les systèmes de technologies de l'information, un conducteur neutre distribué doit être protégé. Réglez la protection du neutre sur N/2, N ou N surdimensionné.
