Fonction d'ouverture

Présentation

Les unités de contrôle MicroLogic X reçoivent et traitent des ordres électriques d'ouverture. Un événement est généré à chaque ouverture.

Principe de fonctionnement

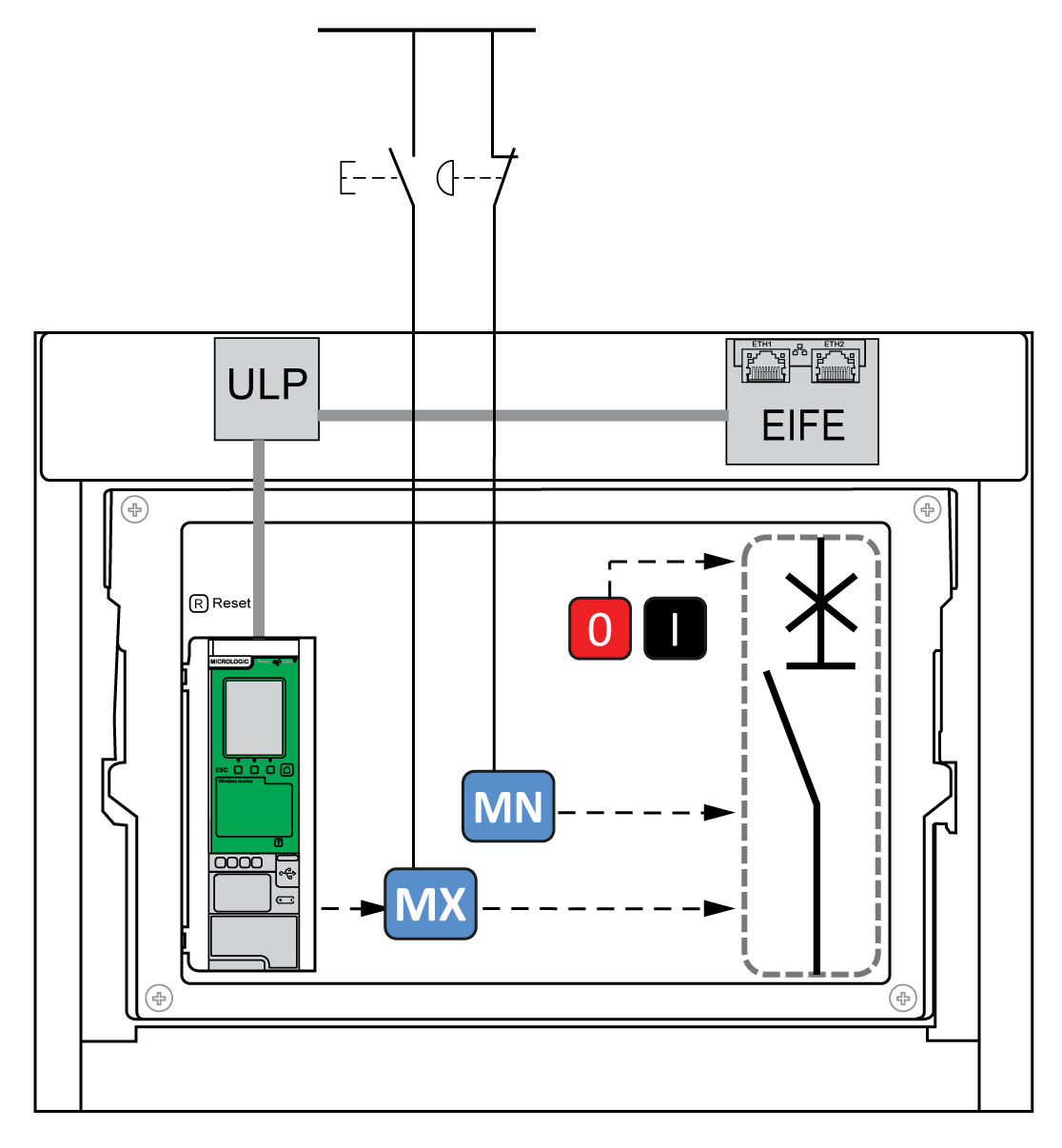

Les ordres d'ouverture peuvent être envoyés :

Directement, via un bouton-poussoir d'ouverture mécanique
Localement, via un bouton-poussoir d'ouverture externe
A distance, via un ordre à distance géré par l'unité de contrôle MicroLogic X.

Les ordres d'ouverture ont la priorité sur les ordres de fermeture. Aucun ordre de fermeture n'est pris en compte tant qu'un ordre d'ouverture est actif.

Les ordres d'ouverture sur les déclencheurs voltmétriques MN ou MX effectués à l'aide d'un bouton-poussoir externe peuvent être maintenus pour forcer le disjoncteur à rester en position Ouvert et rejeter tout ordre de fermeture. Les ordres d'ouverture MicroLogic X ne sont pas maintenus.

Gestion de la fonction d'ouverture

DANGER
RISQUE D'ÉLECTROCUTION, D'EXPLOSION OU D'ÉCLAIR D'ARC ÉLECTRIQUE Ne déclenchez pas le disjoncteur sans vérifier que cela ne risque pas d'entraîner une situation dangereuse. Ne laissez personne travailler sur le réseau électrique sans avoir validé physiquement la bonne exécution des opérations logicielles locales ou distantes qui commandent l'ouverture du disjoncteur ou la mise hors tension du circuit électrique. Le non-respect de ces instructions provoquera la mort ou des blessures graves.

DANGER

RISQUE D'ÉLECTROCUTION, D'EXPLOSION OU D'ÉCLAIR D'ARC ÉLECTRIQUE

Ne déclenchez pas le disjoncteur sans vérifier que cela ne risque pas d'entraîner une situation dangereuse.
Ne laissez personne travailler sur le réseau électrique sans avoir validé physiquement la bonne exécution des opérations logicielles locales ou distantes qui commandent l'ouverture du disjoncteur ou la mise hors tension du circuit électrique.

Le non-respect de ces instructions provoquera la mort ou des blessures graves.

L'unité de contrôle MicroLogic X gère les ordres d'ouverture émis par les moyens suivants :

Module IO avec l'application prédéfinie Fonctionnement du disjoncteur. Voir Enerlin'X IO - Module d'interface d'entrée/sortie pour un seul disjoncteur - Guide d'exploitation.
Logiciel EcoStruxure Power Commission
Application Application EcoStruxure Power Device via Bluetooth ou USB OTG avec le Digital Module Assistant de ré-enclenchement MasterPacT installé et activé.
Contrôleur distant relié au réseau de communication :
- Pour la communication via le protocole Modbus, voir DOCA0105••Disjoncteurs MasterPacT MTZ avec unités de contrôle MicroLogic X - Communication Modbus - Guide utilisateur
- Pour la communication via la norme IEC 61850, voir DOCA0162••Disjoncteurs MasterPacT MTZ avec unités de contrôle MicroLogic X - Guide de communication IEC 61850
Pages Web IFE/EIFE. Consultez le document approprié :
- Enerlin'X EIFE - Interface Ethernet intégrée pour un disjoncteur débrochable MasterPacT MTZ - Guide utilisateur
- Enerlin'X IFE - Interface Ethernet pour un disjoncteur - Guide utilisateur
- Enerlin'X IFE - Serveur de tableau Ethernet - Guide utilisateur
Afficheur FDM121 connecté au systèmeULP. Voir DOCA0088•• Enerlin'X FDM121 - Module d'affichage en face avant pour un disjoncteur - Guide utilisateur.
Afficheur FDM128 via une interface IFE ou EIFE. Voir DOCA0037•• Enerlin'X FDM128 - Afficheur Ethernet pour huit appareils - Guide utilisateur.

La fonction d'ouverture est surveillée par l'unité de contrôle MicroLogic X.

CB closed	Le disjoncteur est fermé
Auto: Local	Le mode de contrôle est Auto : local
EPD open	Ordre d'ouverture par Application EcoStruxure Power Device avec Digital Module Assistant de ré-enclenchement MasterPacT
EPC USB open	Ordre d'ouverture par le logiciel EcoStruxure Power Commission connecté au port mini USB de l'unité de contrôle
IO local open	Ordre d'ouverture local par module IO avec application prédéfinie Fonctionnement du disjoncteur (I5)
FDM121 open	Ordre d'ouverture par afficheur FDM121
Auto: Remote	Le mode de contrôle est Auto : à distance
COM open	Ordre d'ouverture par contrôleur distant
Webpage open	Ordre d'ouverture par page Web IFE/EIFE
IO remote open	Ordre d'ouverture à distance par module IO avec application prédéfinie Fonctionnement du disjoncteur (I2)
FDM128 open	Ordre d'ouverture par afficheur FDM128
EPC COM open	Ordre d'ouverture par logiciel EcoStruxure Power Commission via le réseau de communication
Open	Ordre d'ouverture MicroLogic X envoyé au déclencheur voltmétrique d'ouverture MX communicant

Evénements prédéfinis

La fonction génère les événements prédéfinis suivants :

Code	Evénement	Historique	Sévérité
0x1000 (4096)	Disjoncteur ouvert	Opération	Faible
0x0410 (1040)	Ordre d'ouverture envoyé à la bobine MX	Opération	Faible
0x111F (4383)	Le contrôle par entrée digitale est désactivé	Opération	Faible
