Unité de contrôle MicroLogic X : Présentation
Unités de contrôle MicroLogic X pour normes IEC et UL - Présentation
Les disjoncteurs MasterPacT MTZ avec unité de contrôle MicroLogic X assurent des fonctions de protection, mesure, diagnostic, communication et fonctionnement à distance. L'unité de contrôle est personnalisable avec les Digital Modules en option.
Les unités de contrôle MicroLogic X permettent le fonctionnement et la surveillance des disjoncteurs MasterPacT MTZ localement et à distance.
Les unités de contrôle MicroLogic X IEC sont les suivantes :
-
MicroLogic 2.0 X
-
MicroLogic 5.0 X
-
MicroLogic 6.0 X
-
MicroLogic 7.0 X
Les unités de contrôle MicroLogic X UL sont les suivantes :
-
MicroLogic 3.0 X
-
MicroLogic 5.0 X
-
MicroLogic 6.0 X
Convention
Sauf mention contraire ci-après, les informations contenues dans ce guide sont valables pour les deux normes IEC et UL :
-
Les informations indiquées pour MicroLogic 5.0 X IEC et MicroLogic 6.0 X IEC valent uniquement pour la norme IEC.
-
Les informations indiquées pour MicroLogic 5.0 X UL et MicroLogic 6.0 X UL valent uniquement pour la norme UL.
Dans ce guide, les phases électriques phase 1, phase 2, phase 3 valent à la fois pour la norme IEC et la norme UL, avec les équivalences suivantes :
|
Norme IEC |
Norme UL |
|---|---|
|
Phase 1 |
Phase a |
|
Phase 2 |
Phase b |
|
Phase 3 |
Phase c |
Gamme d'unités de contrôle MicroLogic X IEC
Le tableau suivant indique les fonctions standard disponibles sur les disjoncteurs MasterPacT MTZ avec unité de contrôle MicroLogic X IEC :
|
MicroLogic 2.0 X |
MicroLogic 5.0 X |
MicroLogic 6.0 X |
MicroLogic 7.0 X |
|
|---|---|---|---|---|
|
Référence commerciale |
LV847600 |
LV847602 |
LV847603 |
LV847604 |
|
Protection long retard contre les surintensités (L) |
✔ |
✔ |
✔ |
✔ |
|
Protection court retard contre les surintensités (S) |
– |
✔ |
✔ |
✔ |
|
Protection instantanée contre les surintensités (I) |
✔ |
✔ |
✔ |
✔ |
|
Protection contre les défauts de terre (G) |
– |
– |
✔ |
– |
|
Protection différentielle (V) |
– |
– |
– |
✔ |
|
Protection du neutre |
✔ |
✔ |
✔ |
✔ |
|
Double réglage |
✔ |
✔ |
✔ |
✔ |
|
Indicateurs de cause de déclenchement et de surintensité |
✔ |
✔ |
✔ |
✔ |
|
Sélectivité logique (ZSI) |
– |
✔ |
✔ |
✔ |
|
Historique des déclenchements |
✔ |
✔ |
✔ |
✔ |
|
Traçabilité des changements des paramètres |
✔ |
✔ |
✔ |
✔ |
|
Compteur d'énergie embarqué de classe 1 |
✔ |
✔ |
✔ |
✔ |
|
Diagnostic intégré |
✔ |
✔ |
✔ |
✔ |
Gamme d'unités de contrôle MicroLogic X UL
Le tableau suivant indique les fonctions standard disponibles sur les disjoncteurs MasterPacT MTZ avec unité de contrôle MicroLogic X UL :
|
MicroLogic 3.0 X |
MicroLogic 5.0 X |
MicroLogic 6.0 X |
|
|---|---|---|---|
|
Référence commerciale |
LV848815 |
LV847609 |
LV847608 |
|
Protection long retard contre les surintensités (L) |
✔ |
✔ |
✔ |
|
Protection court retard contre les surintensités (S) |
– |
✔ |
✔ |
|
Protection instantanée contre les surintensités (I) |
✔ |
✔ |
✔ |
|
Protection contre les défauts de terre (G) |
– |
– |
✔ |
|
Protection différentielle (V) |
– |
– |
– |
|
Protection du neutre |
✔ |
✔ |
✔ |
|
Double réglage |
✔ |
✔ |
✔ |
|
Indicateurs de cause de déclenchement et de surintensité |
✔ |
✔ |
✔ |
|
Sélectivité logique (ZSI) |
– |
✔ |
✔ |
|
Historique des déclenchements |
✔ |
✔ |
✔ |
|
Traçabilité des changements des paramètres |
✔ |
✔ |
✔ |
|
Compteur d'énergie embarqué de classe 1 |
✔ |
✔ |
✔ |
|
Diagnostic intégré |
✔ |
✔ |
✔ |
Communication
Les unités de contrôle MicroLogic X prennent en charge la communication sans fil et filaire, et permettent la communication locale et sur le réseau.
La communication locale comprend :
-
Les connexions sans fil à un smartphone exécutant l'application Application EcoStruxure Power Device via :
-
Bluetooth® Low Energy
-
NFC
-
-
Les connexions filaires via le port mini USB à :
-
Un smartphone exécutant Application EcoStruxure Power Device via une connexion USB OTG
-
Un PC exécutant le logiciel EcoStruxure Power Commission
-
La communication réseau comprend :
-
La connexion filaire via le module à port ULP (facultatif) à
-
Un réseau de communication Ethernet avec les protocoles Modbus TCP/IP et/ou IEC 61850
-
Un réseau de communication ligne série avec le protocole Modbus-SL
-
Unités de contrôle MicroLogic X dans Smart Panels
Les disjoncteurs MasterPacT munis d'unités de contrôle MicroLogic X, en conjonction avec Enerlin’X, permettent d'accéder aux données de façon simple et fiable à partir d'un smartphone ou d'un PC.
Les unités de contrôle MicroLogic X communiquent par :
-
Protocole Modbus TCP/IP sur Ethernet via un serveur IFE ou une interface IFE ou EIFE
-
Protocoles Modbus TCP/IP et IEC 61850 sur Ethernet via une interface IFE ou EIFE
-
Protocole Modbus-SL via une interface IFM de référence LV434000 (l'interface IFM de référence TRV00210 n'est pas compatible avec les disjoncteurs MasterPacT MTZ).
-
Bluetooth Low Energy ou NFC pour une connexion sans fil à Application EcoStruxure Power Device
-
Le port mini USB port pour la connexion à :
-
Un PC exécutant le logiciel EcoStruxure Power Commission
-
Un smartphone exécutant Application EcoStruxure Power Device (connexion USB OTG)
-
-
Panel Server et Ethernet pour la connexion à Internet

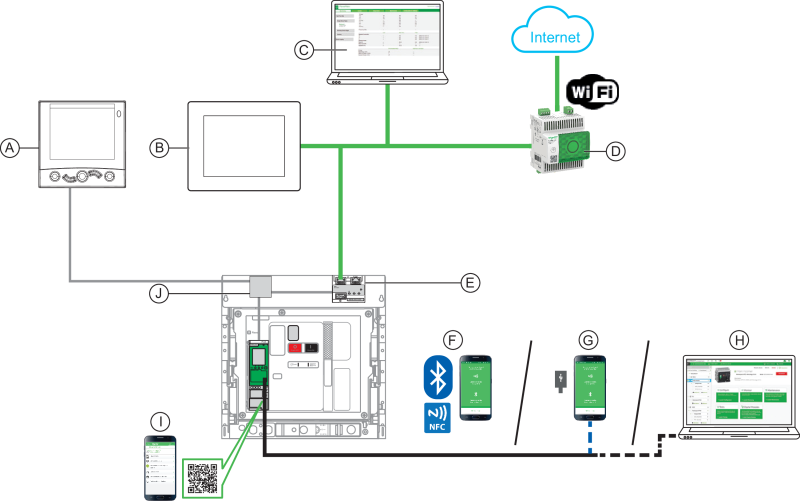

Le schéma suivant montre comment les unités de contrôle MicroLogic X communiquent au sein d'un système numérique :
Ethernet
USB
Connexion USB OTG
A Module d'affichage en face avant FDM121 pour un disjoncteur
B Afficheur Ethernet FDM128 pour huit appareils
C Pages Web IFE/EIFE
D Panel Server
E Interface EIFE
F Application EcoStruxure Power Device par communication sans fil Bluetooth Low Energy ou NFC
G Application EcoStruxure Power Device par connexion USB OTG
H Logiciel EcoStruxure Power Commission
I Page d'accueil Go2SE
J Module à port ULP pour disjoncteurs MasterPacT MTZ
